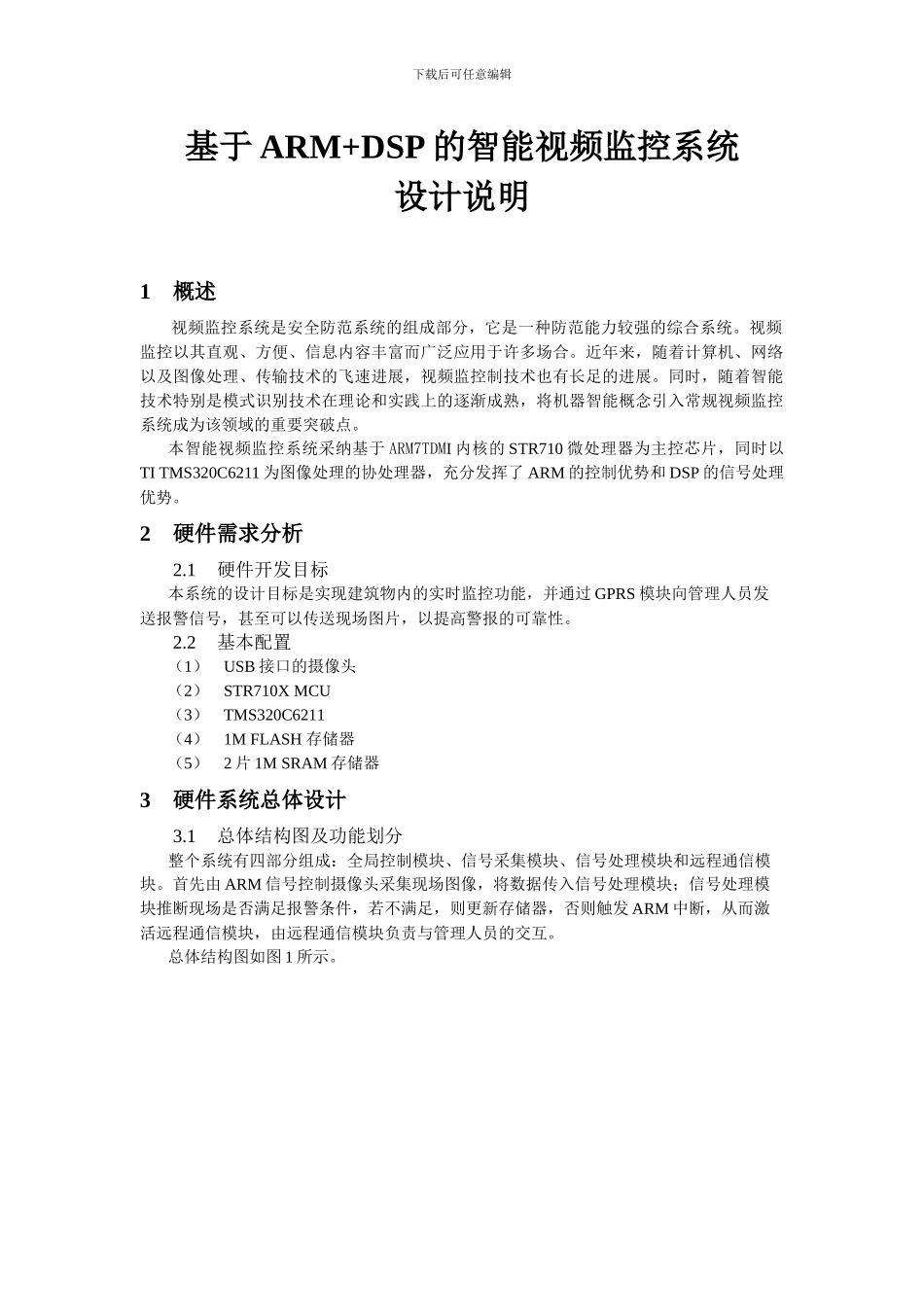

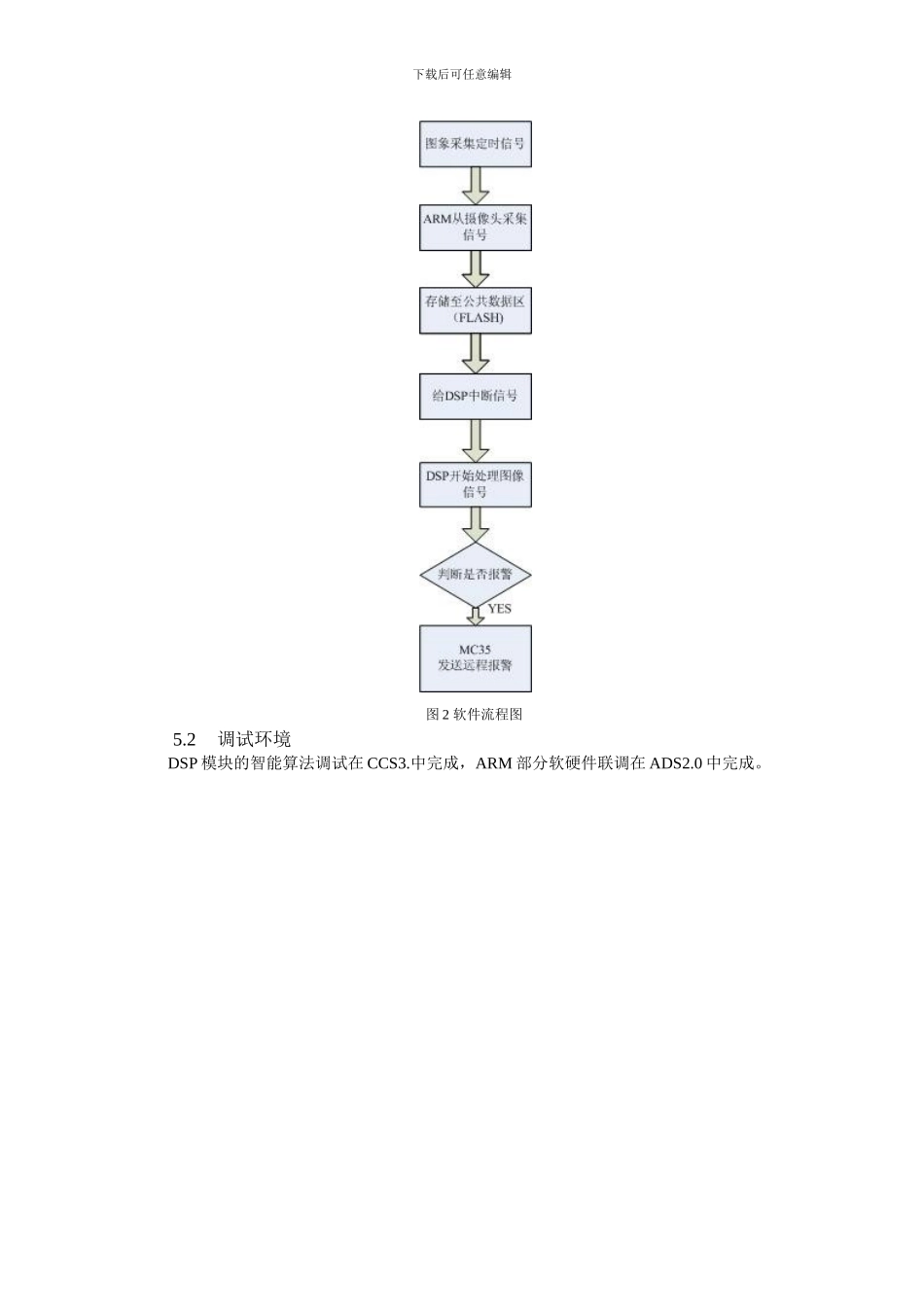

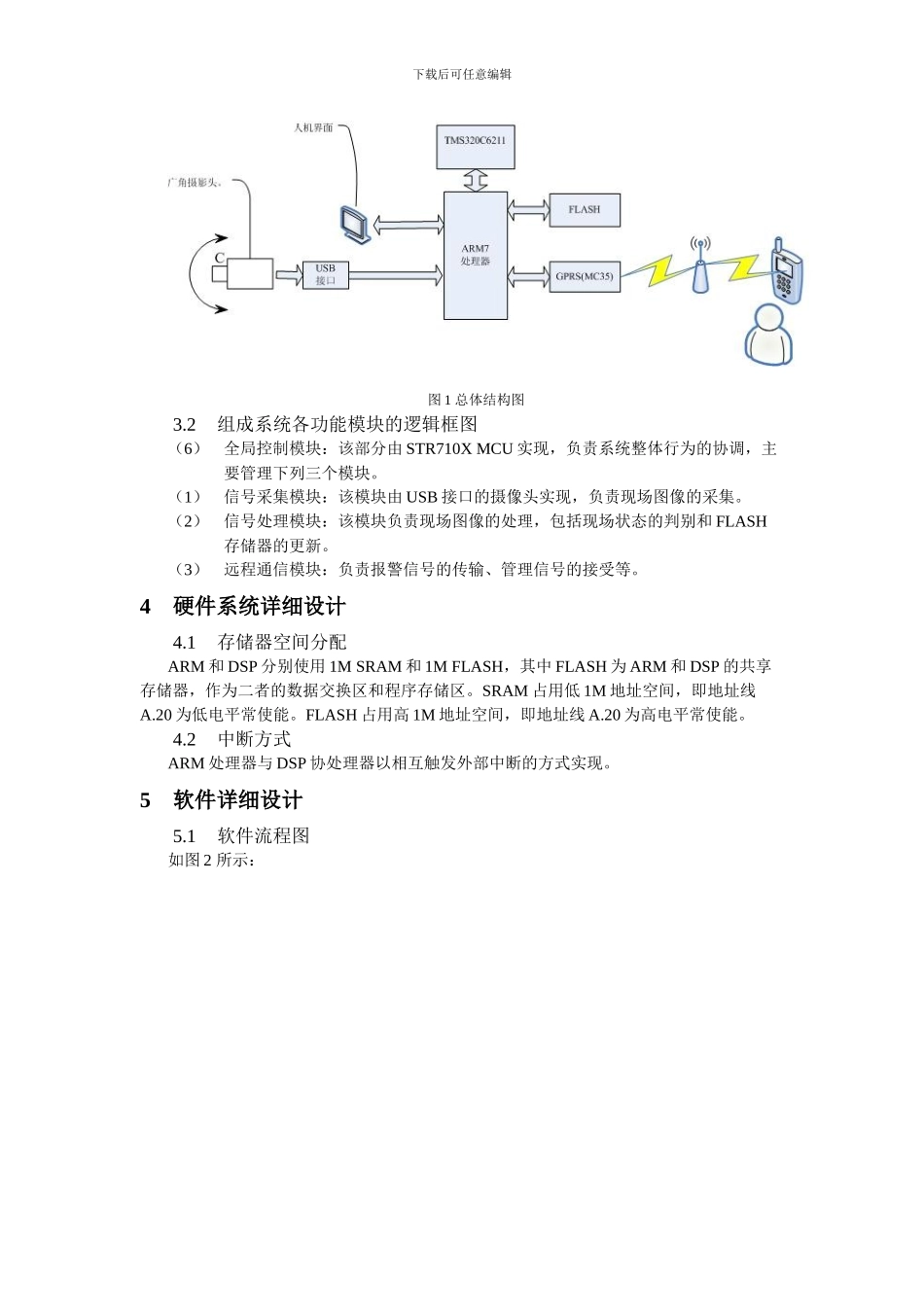

下载后可任意编辑基于 ARM+DSP 的智能视频监控系统设计说明1概述 视频监控系统是安全防范系统的组成部分，它是一种防范能力较强的综合系统。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。近年来，随着计算机、网络以及图像处理、传输技术的飞速进展，视频监控制技术也有长足的进展。同时，随着智能技术特别是模式识别技术在理论和实践上的逐渐成熟，将机器智能概念引入常规视频监控系统成为该领域的重要突破点。本智能视频监控系统采纳基于 ARM7TDMI 内核的 STR710 微处理器为主控芯片，同时以TI TMS320C6211 为图像处理的协处理器，充分发挥了 ARM 的控制优势和 DSP 的信号处理优势。2硬件需求分析2.1硬件开发目标本系统的设计目标是实现建筑物内的实时监控功能，并通过 GPRS 模块向管理人员发送报警信号，甚至可以传送现场图片，以提高警报的可靠性。2.2基本配置（1）USB 接口的摄像头（2）STR710X MCU（3）TMS320C6211 （4）1M FLASH 存储器（5）2 片 1M SRAM 存储器3硬件系统总体设计3.1总体结构图及功能划分整个系统有四部分组成：全局控制模块、信号采集模块、信号处理模块和远程通信模块。首先由 ARM 信号控制摄像头采集现场图像，将数据传入信号处理模块；信号处理模块推断现场是否满足报警条件，若不满足，则更新存储器，否则触发 ARM 中断，从而激活远程通信模块，由远程通信模块负责与管理人员的交互。总体结构图如图 1 所示。下载后可任意编辑图 1 总体结构图3.2组成系统各功能模块的逻辑框图（6）全局控制模块：该部分由 STR710X MCU 实现，负责系统整体行为的协调，主要管理下列三个模块。（1）信号采集模块：该模块由 USB 接口的摄像头实现，负责现场图像的采集。（2）信号处理模块：该模块负责现场图像的处理，包括现场状态的判别和 FLASH存储器的更新。（3）远程通信模块：负责报警信号的传输、管理信号的接受等。4硬件系统详细设计4.1存储器空间分配ARM 和 DSP 分别使用 1M SRAM 和 1M FLASH，其中 FLASH 为 ARM 和 DSP 的共享存储器，作为二者的数据交换区和程序存储区。SRAM 占用低 1M 地址空间，即地址线A.20 为低电平常使能。FLASH 占用高 1M 地址空间，即地址线 A.20 为高电平常使能。4.2中断方式ARM 处理器与 DSP 协处理器以相互触发外部中断的方式实现。5软件详细设计5.1软件流程图如图 2 所示：下载后可任意编辑图 2 软件流程图5.2...
