基于ARM的校园LED公告板远程控制系统设计

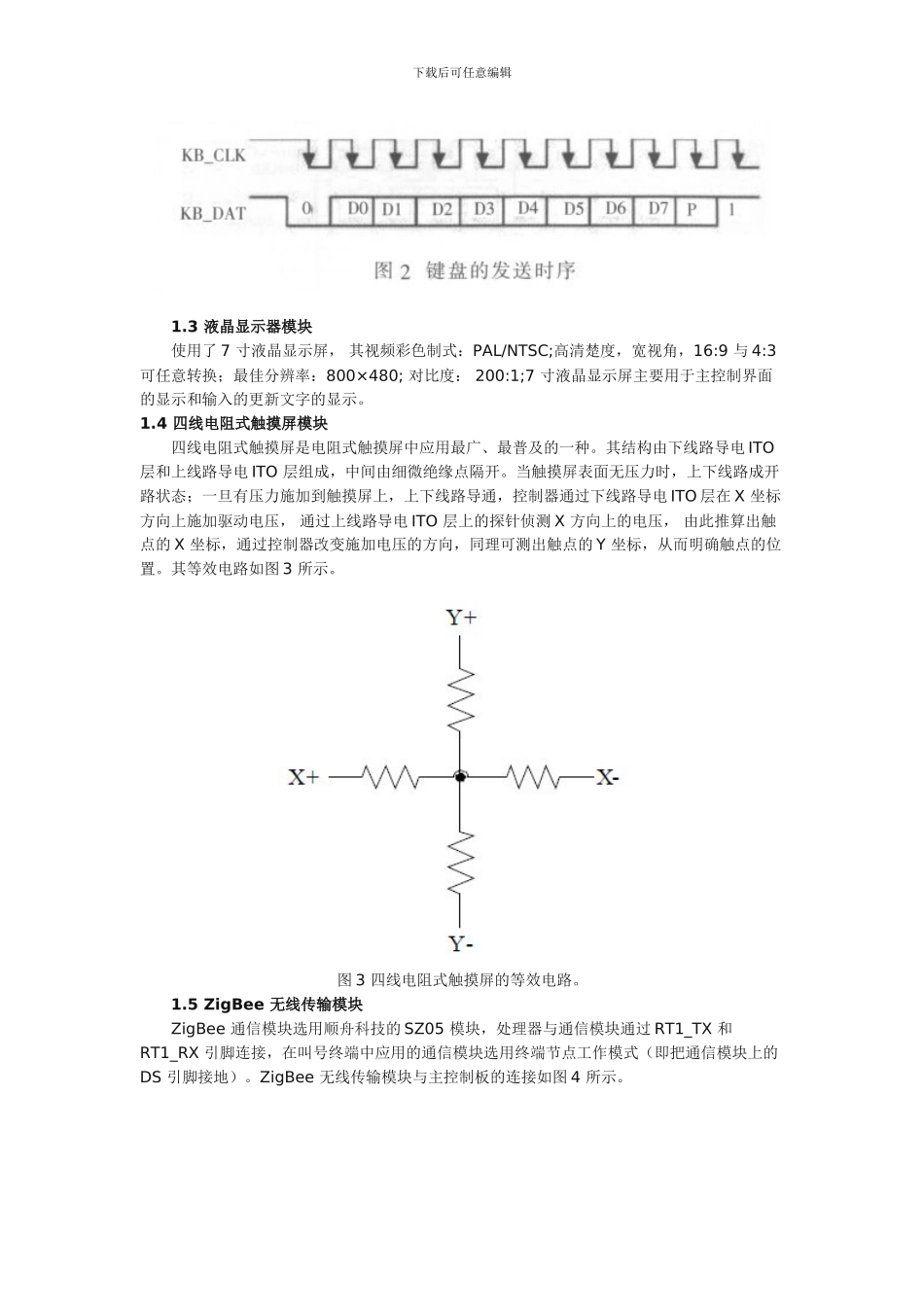

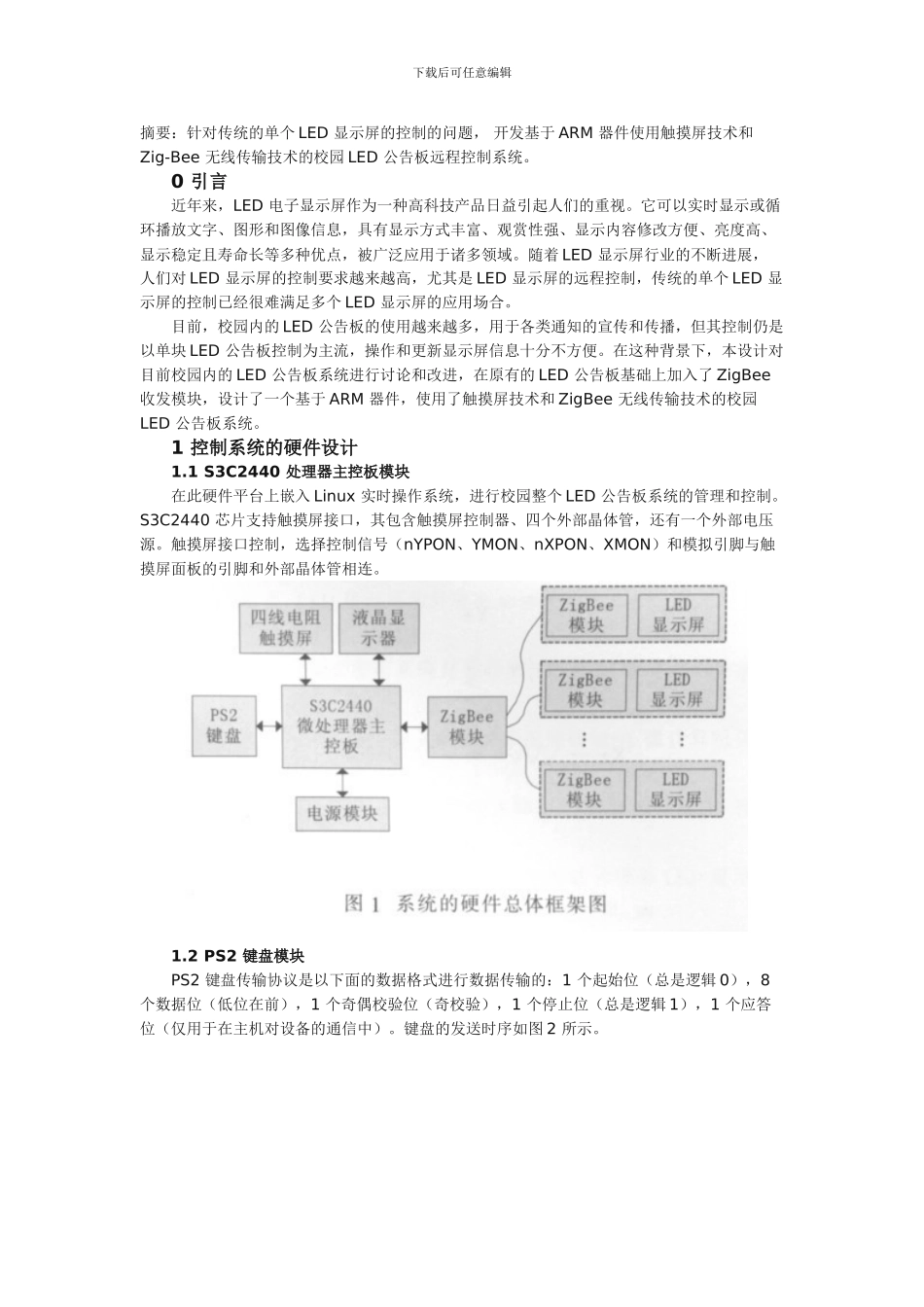

下载后可任意编辑摘要：针对传统的单个 LED 显示屏的控制的问题， 开发基于 ARM 器件使用触摸屏技术和Zig-Bee 无线传输技术的校园 LED 公告板远程控制系统。 0 引言 近年来，LED 电子显示屏作为一种高科技产品日益引起人们的重视。它可以实时显示或循环播放文字、图形和图像信息，具有显示方式丰富、观赏性强、显示内容修改方便、亮度高、显示稳定且寿命长等多种优点，被广泛应用于诸多领域。随着 LED 显示屏行业的不断进展， 人们对 LED 显示屏的控制要求越来越高，尤其是 LED 显示屏的远程控制，传统的单个 LED 显示屏的控制已经很难满足多个 LED 显示屏的应用场合。 目前，校园内的 LED 公告板的使用越来越多，用于各类通知的宣传和传播，但其控制仍是以单块 LED 公告板控制为主流，操作和更新显示屏信息十分不方便。在这种背景下，本设计对目前校园内的 LED 公告板系统进行讨论和改进，在原有的 LED 公告板基础上加入了 ZigBee 收发模块，设计了一个基于 ARM 器件，使用了触摸屏技术和 ZigBee 无线传输技术的校园LED 公告板系统。 1 控制系统的硬件设计 1.1 S3C2440 处理器主控板模块 在此硬件平台上嵌入 Linux 实时操作系统，进行校园整个 LED 公告板系统的管理和控制。S3C2440 芯片支持触摸屏接口，其包含触摸屏控制器、四个外部晶体管，还有一个外部电压源。触摸屏接口控制，选择控制信号（nYPON、YMON、nXPON、XMON）和模拟引脚与触摸屏面板的引脚和外部晶体管相连。 1.2 PS2 键盘模块 PS2 键盘传输协议是以下面的数据格式进行数据传输的：1 个起始位（总是逻辑 0），8 个数据位（低位在前），1 个奇偶校验位（奇校验），1 个停止位（总是逻辑 1），1 个应答位（仅用于在主机对设备的通信中）。键盘的发送时序如图 2 所示。下载后可任意编辑 1.3 液晶显示器模块 使用了 7 寸液晶显示屏， 其视频彩色制式：PAL/NTSC;高清楚度，宽视角，16:9 与 4:3 可任意转换；最佳分辨率：800×480; 对比度： 200:1;7 寸液晶显示屏主要用于主控制界面的显示和输入的更新文字的显示。1.4 四线电阻式触摸屏模块 四线电阻式触摸屏是电阻式触摸屏中应用最广、最普及的一种。其结构由下线路导电 ITO 层和上线路导电 ITO 层组成，中间由细微绝缘点隔开。当触摸屏表面无压力时，上下线路成开路状态；一旦有压力施加到触摸屏上，上下线路导通，控制器通过下线路导电 ITO 层...
