基于ARM9的嵌入式工控机设计（西科大专业方向设计）

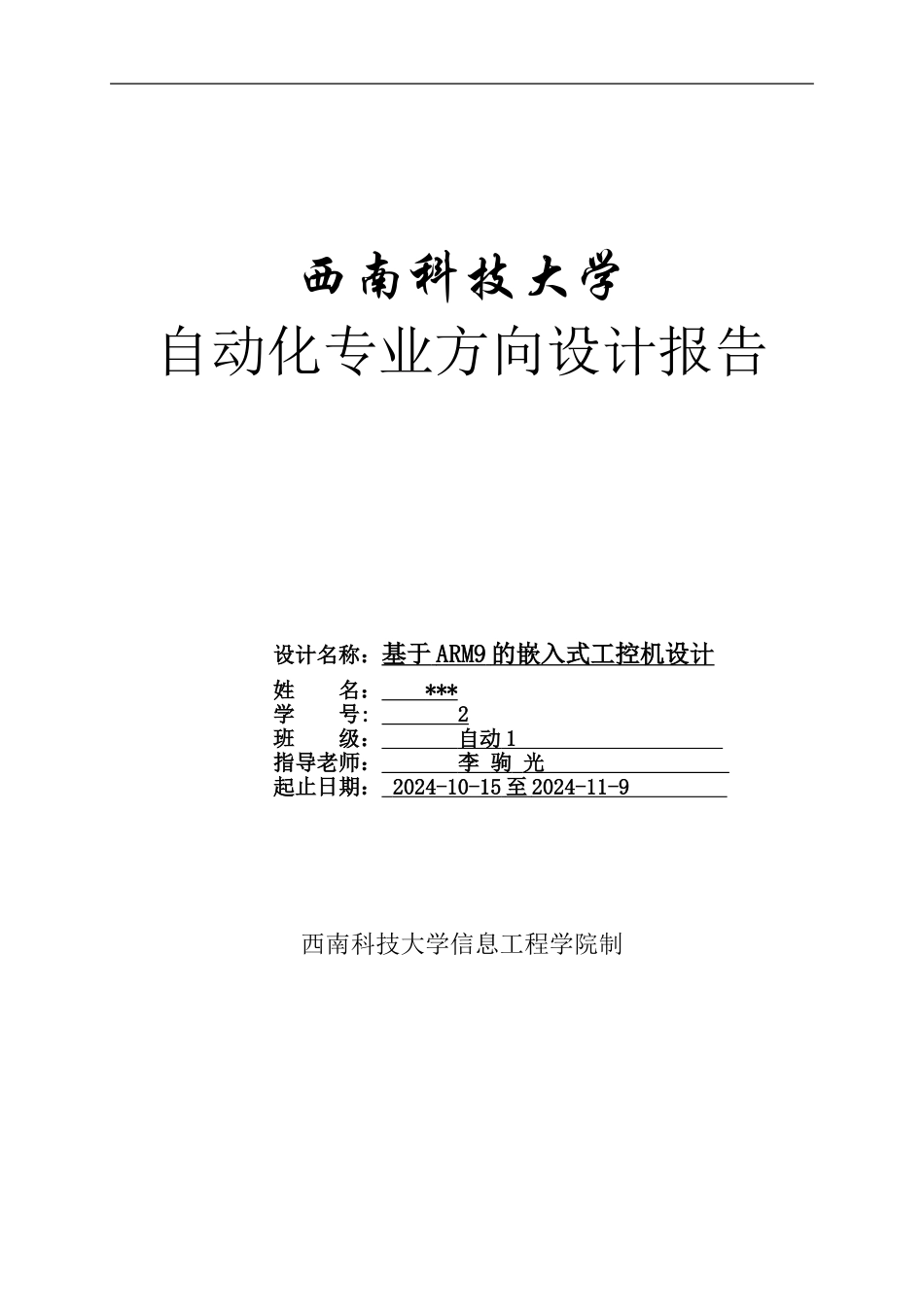

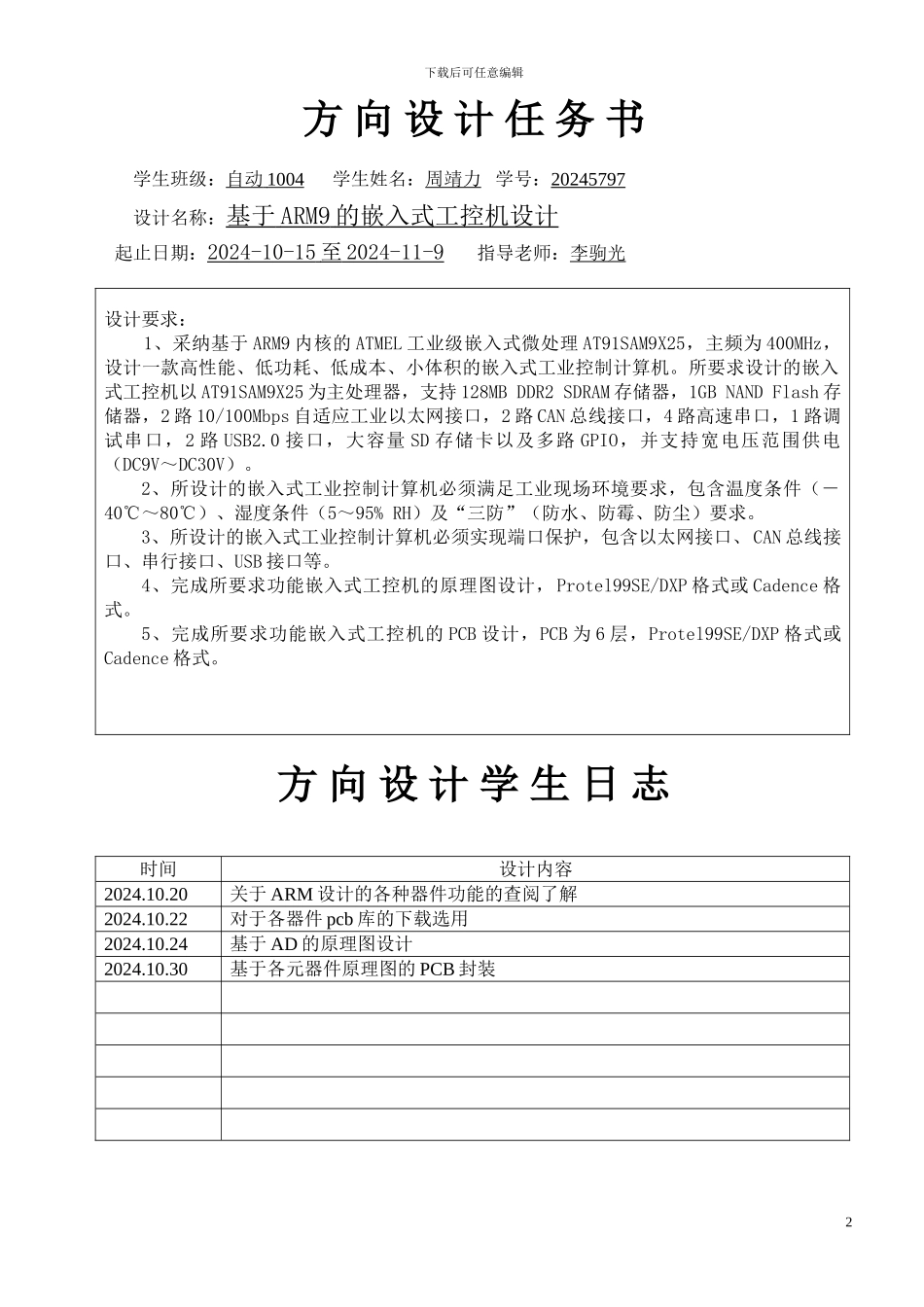

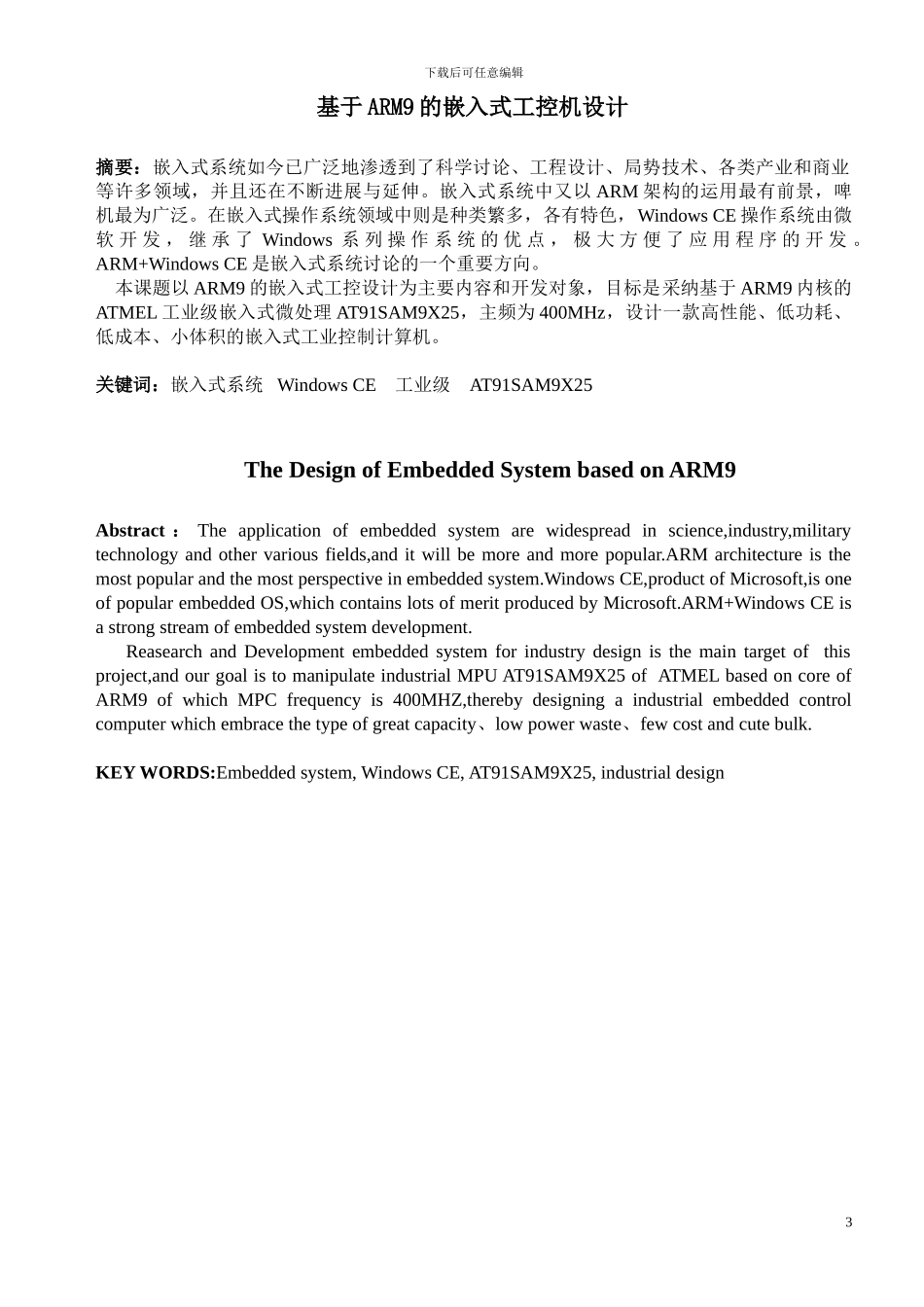

西南科技大学自动化专业方向设计报告设计名称：基于 ARM9 的嵌入式工控机设计 姓 名： *** 学 号: 2 班 级： 自动 1 指导老师： 李 驹 光 起止日期： 2024-10-15 至 2024-11-9 西南科技大学信息工程学院制下载后可任意编辑方 向 设 计 任 务 书学生班级：自动 1004 学生姓名：周靖力 学号：20245797设计名称：基于 ARM9 的嵌入式工控机设计 起止日期：2024-10-15 至 2024-11-9 指导老师：李驹光设计要求： 1、采纳基于 ARM9 内核的 ATMEL 工业级嵌入式微处理 AT91SAM9X25，主频为 400MHz，设计一款高性能、低功耗、低成本、小体积的嵌入式工业控制计算机。所要求设计的嵌入式工控机以 AT91SAM9X25 为主处理器，支持 128MB DDR2 SDRAM 存储器，1GB NAND Flash 存储器，2 路 10/100Mbps 自适应工业以太网接口，2 路 CAN 总线接口，4 路高速串口，1 路调试串口，2 路 USB2.0 接口，大容量 SD 存储卡以及多路 GPIO，并支持宽电压范围供电（DC9V～DC30V）。2、所设计的嵌入式工业控制计算机必须满足工业现场环境要求，包含温度条件（－40℃～80℃）、湿度条件（5～95% RH）及“三防”（防水、防霉、防尘）要求。3、所设计的嵌入式工业控制计算机必须实现端口保护，包含以太网接口、CAN 总线接口、串行接口、USB 接口等。4、完成所要求功能嵌入式工控机的原理图设计，Protel99SE/DXP 格式或 Cadence 格式。5、完成所要求功能嵌入式工控机的 PCB 设计，PCB 为 6 层，Protel99SE/DXP 格式或Cadence 格式。方 向 设 计 学 生 日 志时间设计内容2024.10.20关于 ARM 设计的各种器件功能的查阅了解2024.10.22对于各器件 pcb 库的下载选用2024.10.24基于 AD 的原理图设计2024.10.30基于各元器件原理图的 PCB 封装2下载后可任意编辑基于 ARM9 的嵌入式工控机设计摘要：嵌入式系统如今已广泛地渗透到了科学讨论、工程设计、局势技术、各类产业和商业等许多领域，并且还在不断进展与延伸。嵌入式系统中又以 ARM 架构的运用最有前景，啤机最为广泛。在嵌入式操作系统领域中则是种类繁多，各有特色，Windows CE 操作系统由微软 开 发 ， 继 承 了 Windows 系 列 操 作 系 统 的 优 点 ， 极 大 方 便 了 应 用 程 序 的 开 发 。ARM+Windows CE 是嵌入式系统讨论的一个重要方向。 本课题以 ARM9 的嵌入式工控设计为主要内...
