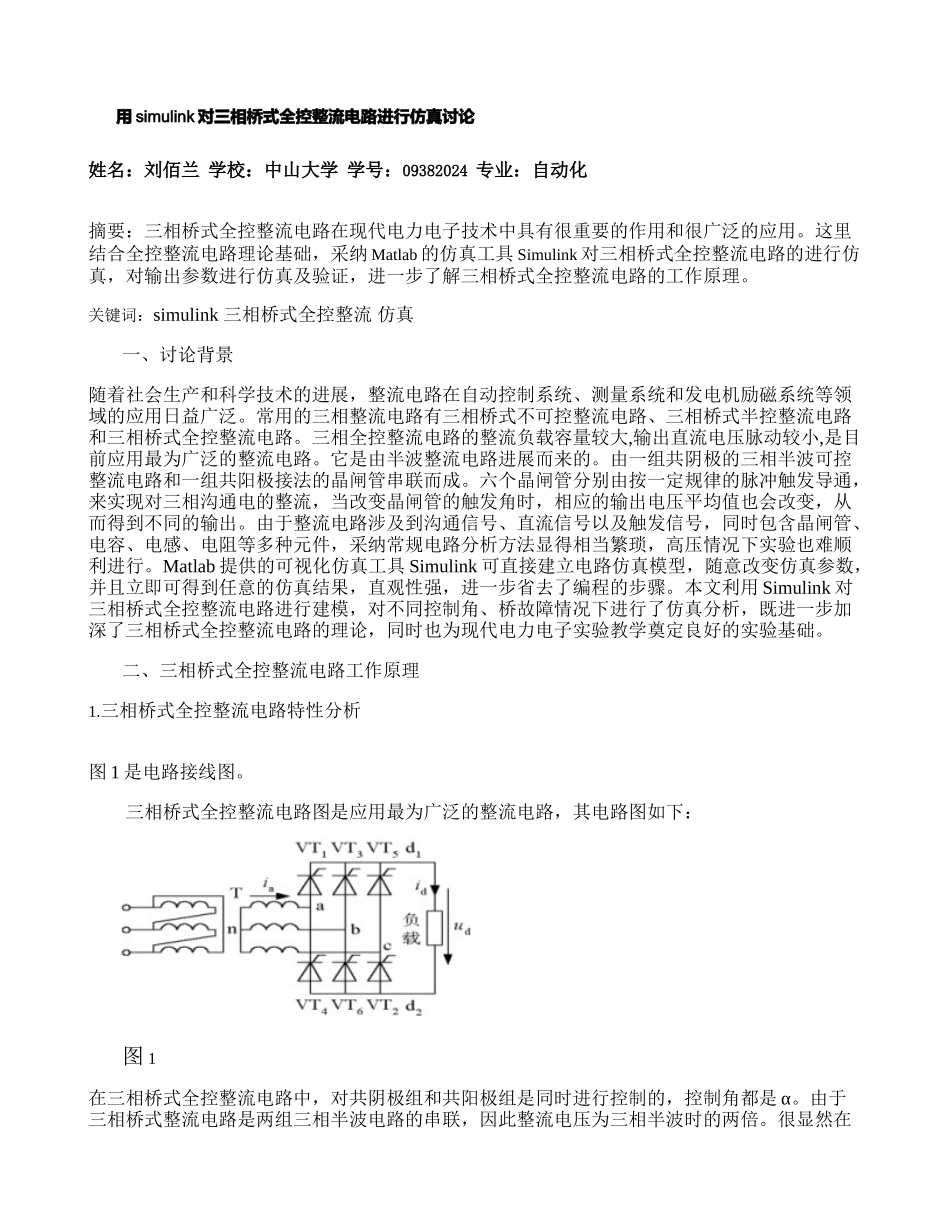

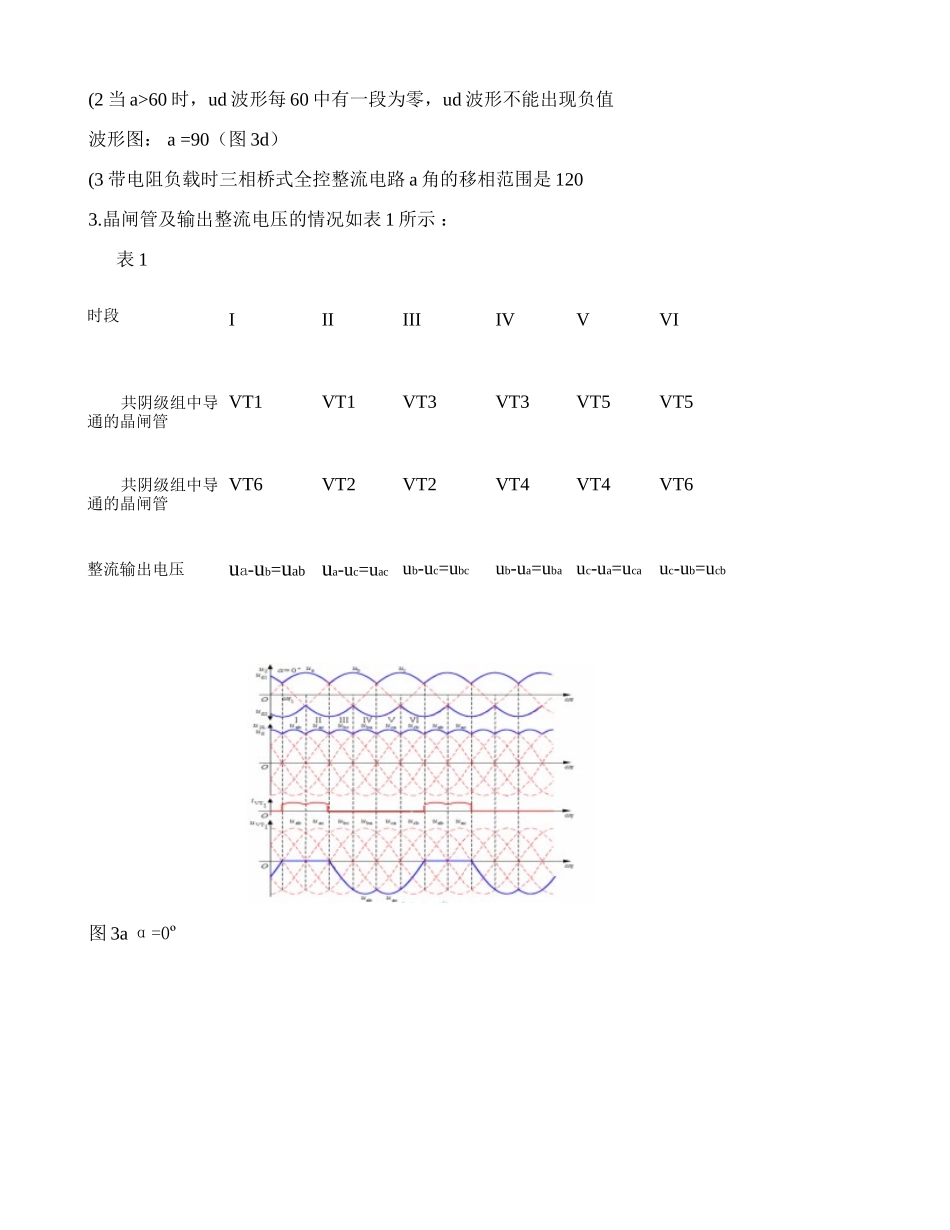

用 simulink 对三相桥式全控整流电路进行仿真讨论姓名：刘佰兰 学校：中山大学 学号：09382024 专业：自动化摘要：三相桥式全控整流电路在现代电力电子技术中具有很重要的作用和很广泛的应用。这里结合全控整流电路理论基础，采纳 Matlab 的仿真工具 Simulink 对三相桥式全控整流电路的进行仿真，对输出参数进行仿真及验证，进一步了解三相桥式全控整流电路的工作原理。关键词：simulink 三相桥式全控整流 仿真一、讨论背景随着社会生产和科学技术的进展，整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路。三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路。它是由半波整流电路进展而来的。由一组共阴极的三相半波可控整流电路和一组共阳极接法的晶闸管串联而成。六个晶闸管分别由按一定规律的脉冲触发导通，来实现对三相沟通电的整流，当改变晶闸管的触发角时，相应的输出电压平均值也会改变，从而得到不同的输出。由于整流电路涉及到沟通信号、直流信号以及触发信号，同时包含晶闸管、电容、电感、电阻等多种元件，采纳常规电路分析方法显得相当繁琐，高压情况下实验也难顺利进行。Matlab 提供的可视化仿真工具 Simulink 可直接建立电路仿真模型，随意改变仿真参数，并且立即可得到任意的仿真结果，直观性强，进一步省去了编程的步骤。本文利用 Simulink 对三相桥式全控整流电路进行建模，对不同控制角、桥故障情况下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。二、三相桥式全控整流电路工作原理1.三相桥式全控整流电路特性分析图 1 是电路接线图。三相桥式全控整流电路图是应用最为广泛的整流电路，其电路图如下：图 1在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是 α。由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管 低一半。为了分析方便，使三相全控桥的六个晶闸管触发的顺序是 1-2-3-4-5-6，晶闸管是这样编号的：晶闸管 KP1 和 KP4 接 a 相，晶闸管 KP3 和 KP6 接 b 相，晶管 KP5 和 KP2 接 c 相。晶...
