基于PLC和组态技术的变频恒压供水系统

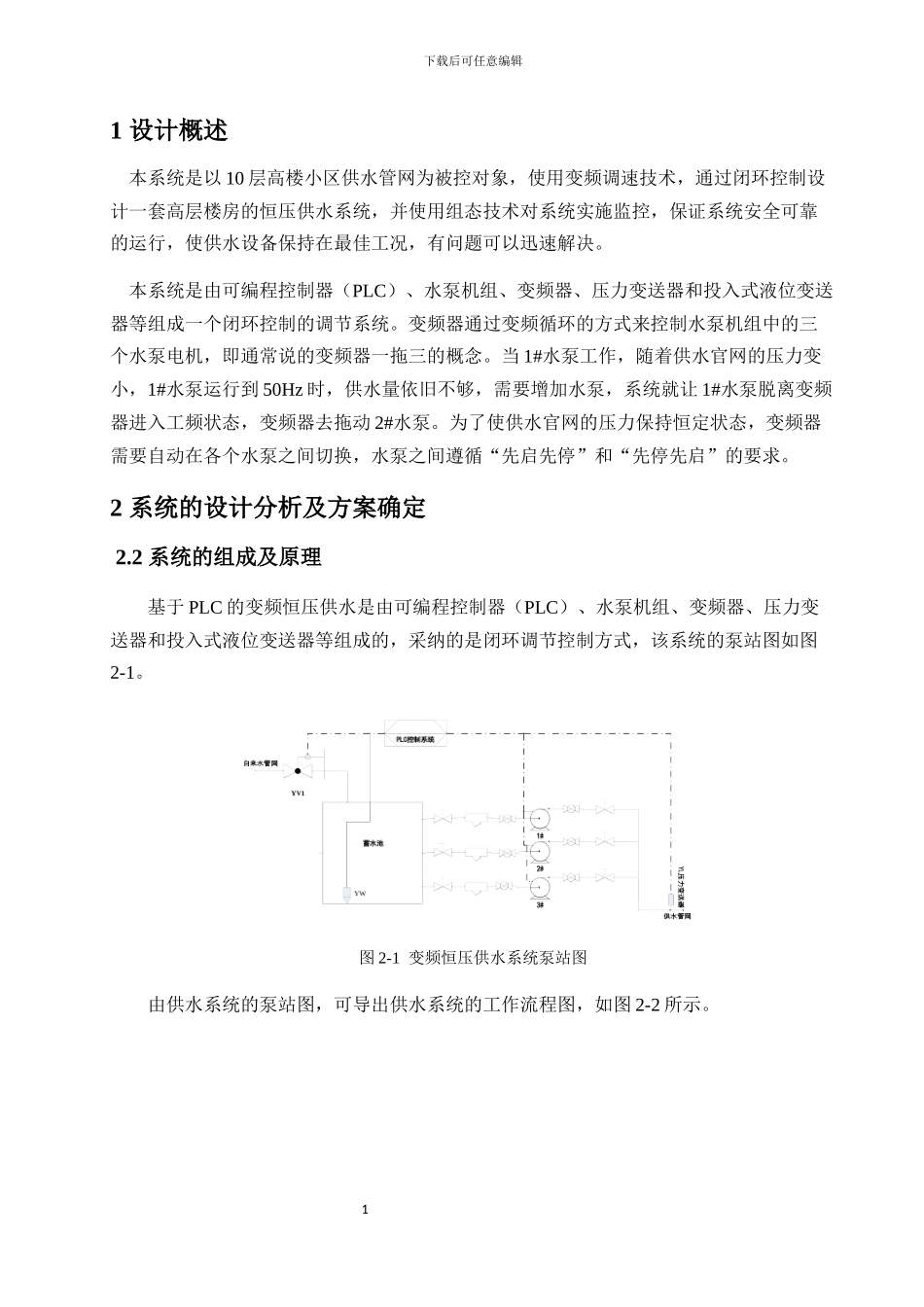

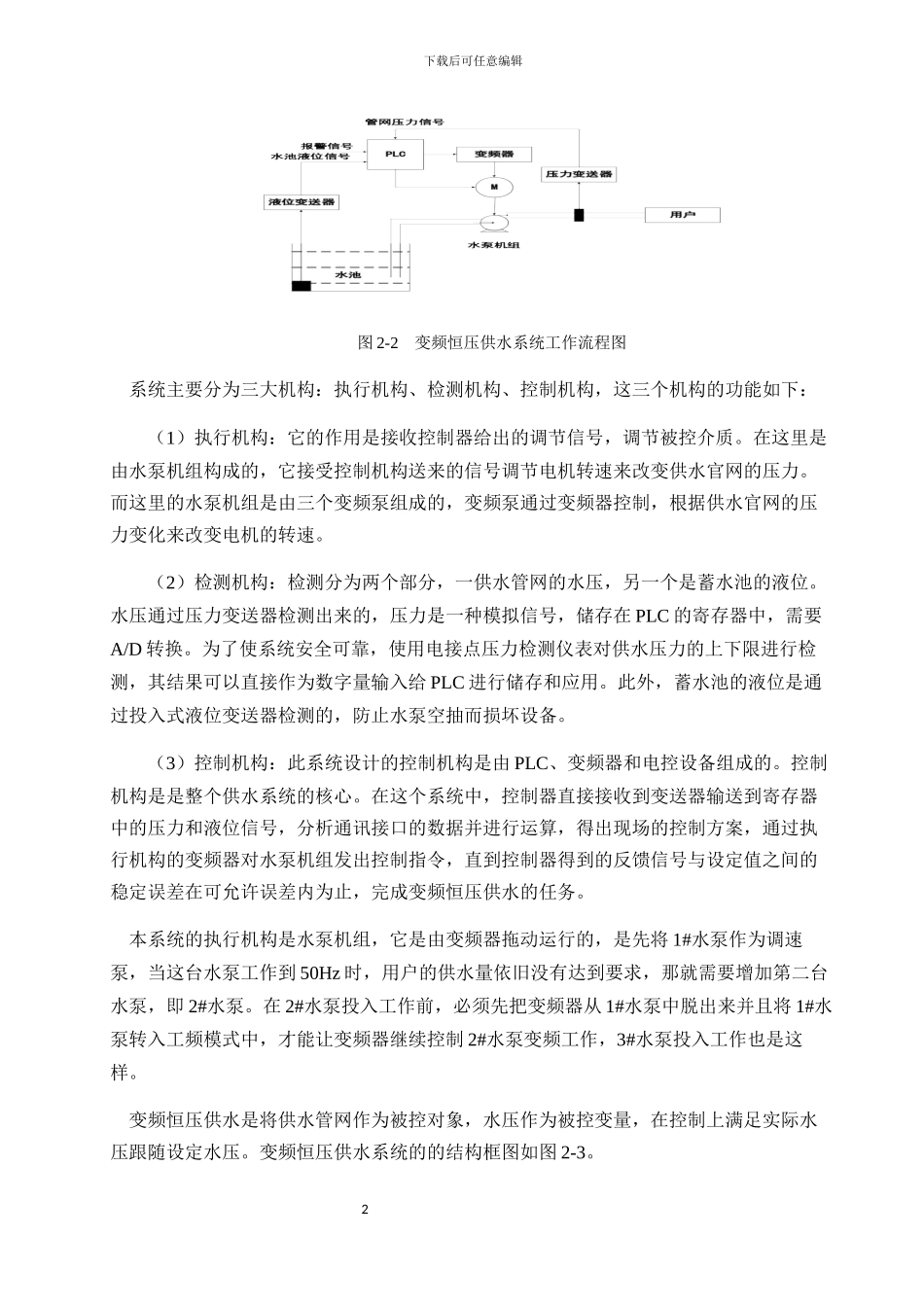

下载后可任意编辑 《PLC 应用实验》课程报告 班级：控制[专研]-17 学号: 2024309030114 姓名：董广亮 日期：2024.11.20 1下载后可任意编辑1 设计概述 本系统是以 10 层高楼小区供水管网为被控对象，使用变频调速技术，通过闭环控制设计一套高层楼房的恒压供水系统，并使用组态技术对系统实施监控，保证系统安全可靠的运行，使供水设备保持在最佳工况，有问题可以迅速解决。 本系统是由可编程控制器（PLC）、水泵机组、变频器、压力变送器和投入式液位变送器等组成一个闭环控制的调节系统。变频器通过变频循环的方式来控制水泵机组中的三个水泵电机，即通常说的变频器一拖三的概念。当 1#水泵工作，随着供水官网的压力变小，1#水泵运行到 50Hz 时，供水量依旧不够，需要增加水泵，系统就让 1#水泵脱离变频器进入工频状态，变频器去拖动 2#水泵。为了使供水官网的压力保持恒定状态，变频器需要自动在各个水泵之间切换，水泵之间遵循“先启先停”和“先停先启”的要求。2 系统的设计分析及方案确定 2.2 系统的组成及原理基于 PLC 的变频恒压供水是由可编程控制器（PLC）、水泵机组、变频器、压力变送器和投入式液位变送器等组成的，采纳的是闭环调节控制方式，该系统的泵站图如图2-1。图 2-1 变频恒压供水系统泵站图由供水系统的泵站图，可导出供水系统的工作流程图，如图 2-2 所示。21下载后可任意编辑图 2-2 变频恒压供水系统工作流程图 系统主要分为三大机构：执行机构、检测机构、控制机构，这三个机构的功能如下：（1）执行机构：它的作用是接收控制器给出的调节信号，调节被控介质。在这里是由水泵机组构成的，它接受控制机构送来的信号调节电机转速来改变供水官网的压力。而这里的水泵机组是由三个变频泵组成的，变频泵通过变频器控制，根据供水官网的压力变化来改变电机的转速。（2）检测机构：检测分为两个部分，一供水管网的水压，另一个是蓄水池的液位。水压通过压力变送器检测出来的，压力是一种模拟信号，储存在 PLC 的寄存器中，需要A/D 转换。为了使系统安全可靠，使用电接点压力检测仪表对供水压力的上下限进行检测，其结果可以直接作为数字量输入给 PLC 进行储存和应用。此外，蓄水池的液位是通过投入式液位变送器检测的，防止水泵空抽而损坏设备。（3）控制机构：此系统设计的控制机构是由 PLC、变频器和电控设备组成的。控制机构是是整个供水系统的核心。在这个系统中，控制器直接接收到变送...
