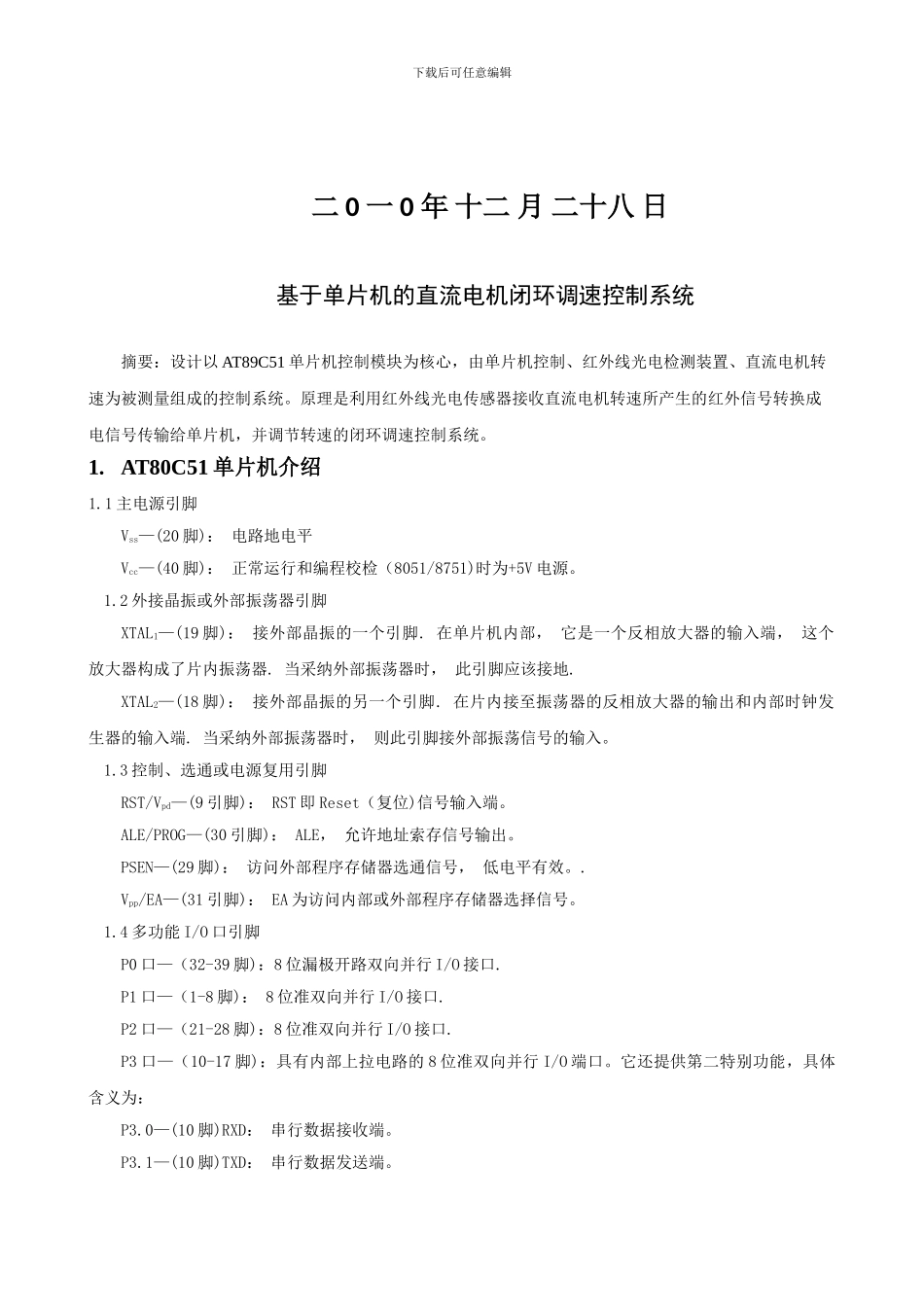

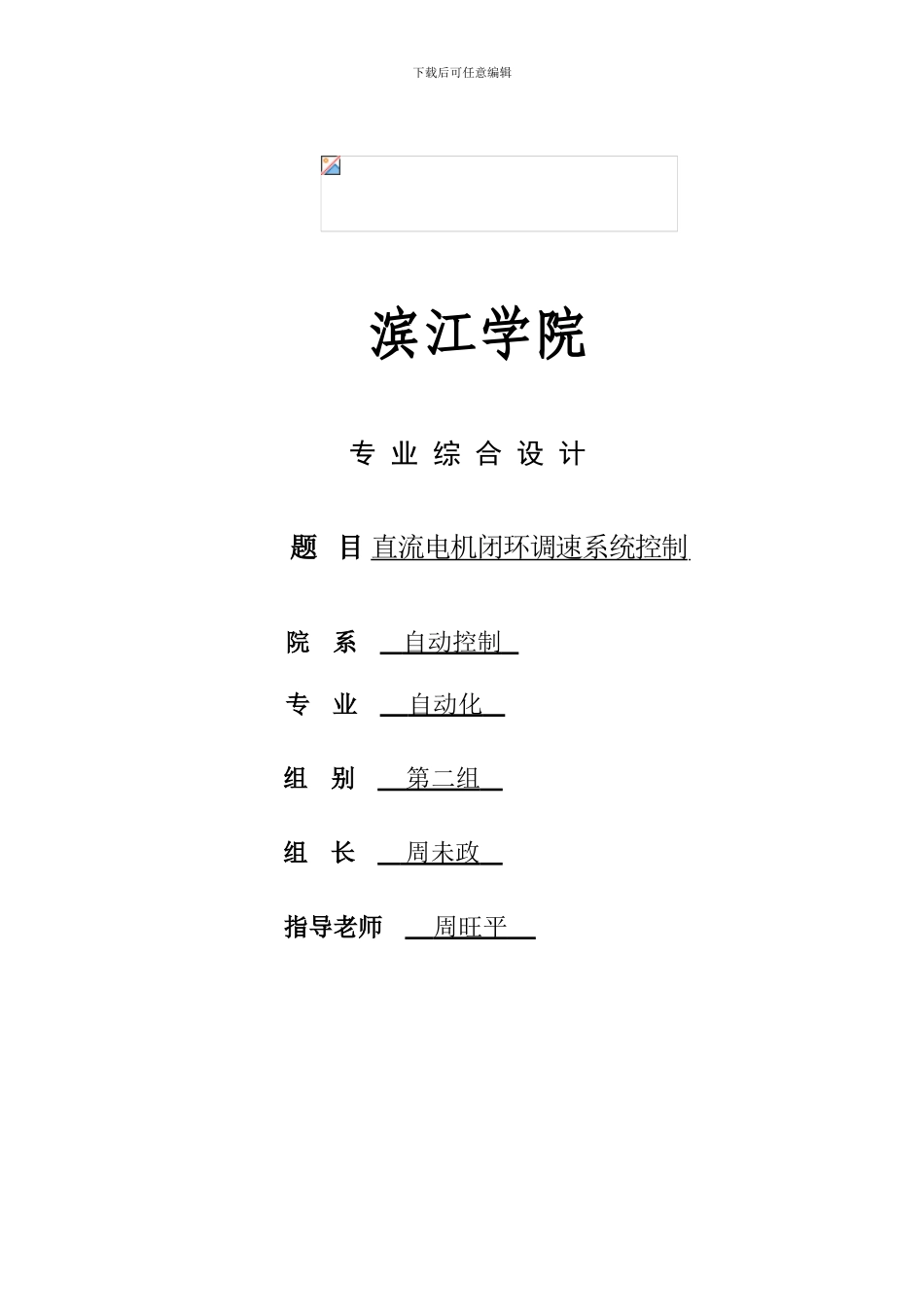

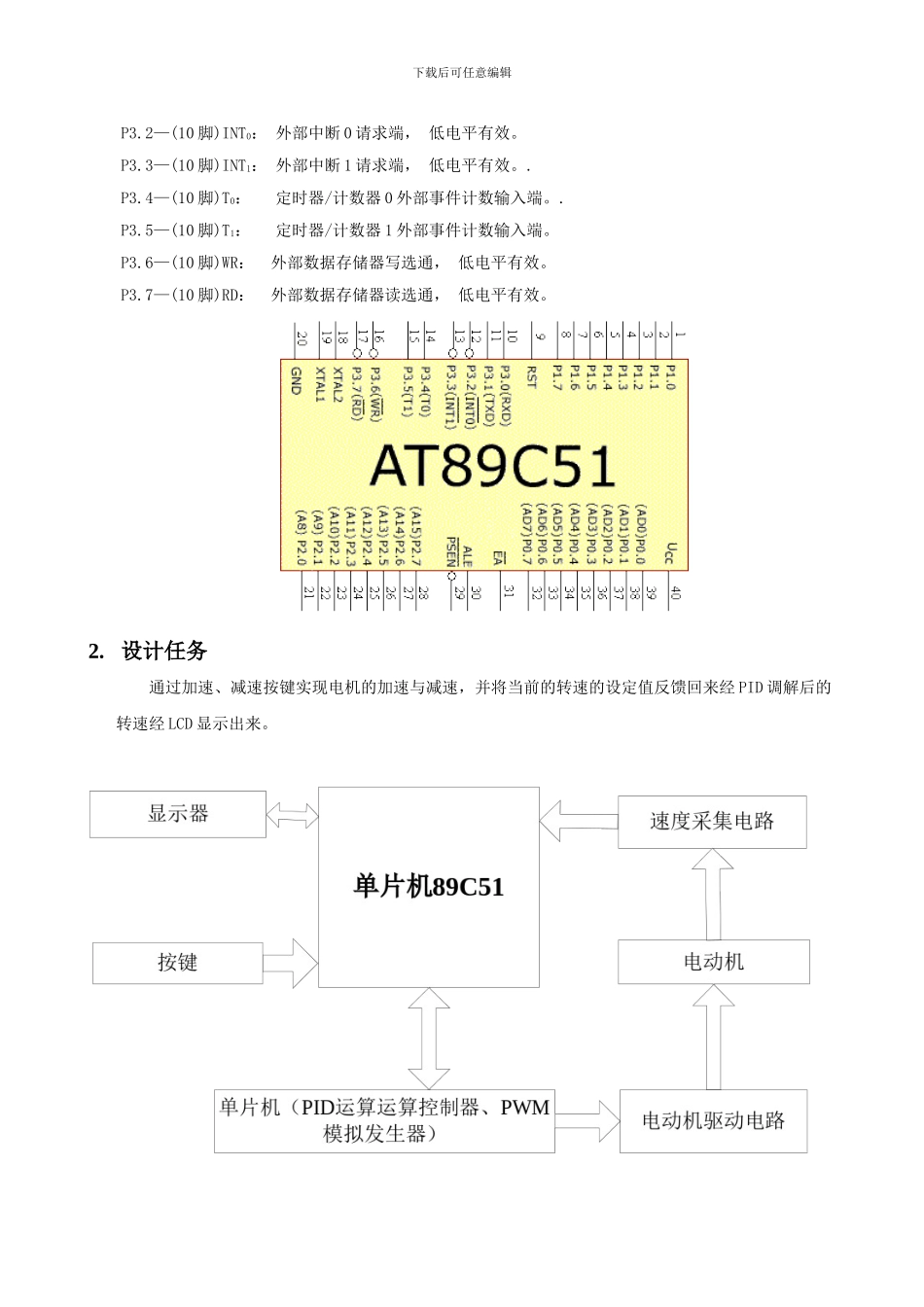

下载后可任意编辑滨江学院专 业 综 合 设 计题 目 直流电机闭环调速系统控制 院 系 自动控制 专 业 自动化 组 别 第二组 组 长 周未政 指导老师 周旺平 下载后可任意编辑二 0 一 0 年 十二 月 二十八 日基于单片机的直流电机闭环调速控制系统摘要：设计以 AT89C51 单片机控制模块为核心，由单片机控制、红外线光电检测装置、直流电机转速为被测量组成的控制系统。原理是利用红外线光电传感器接收直流电机转速所产生的红外信号转换成电信号传输给单片机，并调节转速的闭环调速控制系统。1. AT80C51 单片机介绍1.1 主电源引脚Vss—(20 脚)： 电路地电平Vcc—(40 脚)： 正常运行和编程校检（8051/8751)时为+5V 电源。 1.2 外接晶振或外部振荡器引脚XTAL1—(19 脚)： 接外部晶振的一个引脚. 在单片机内部， 它是一个反相放大器的输入端， 这个放大器构成了片内振荡器. 当采纳外部振荡器时， 此引脚应该接地. XTAL2—(18 脚)： 接外部晶振的另一个引脚. 在片内接至振荡器的反相放大器的输出和内部时钟发生器的输入端. 当采纳外部振荡器时， 则此引脚接外部振荡信号的输入。 1.3 控制、选通或电源复用引脚RST/Vpd—(9 引脚)： RST 即 Reset（复位)信号输入端。ALE/PROG—(30 引脚)： ALE， 允许地址索存信号输出。 PSEN—(29 脚)： 访问外部程序存储器选通信号， 低电平有效。. Vpp/EA—(31 引脚)： EA 为访问内部或外部程序存储器选择信号。 1.4 多功能 I/O 口引脚P0 口—（32-39 脚)：8 位漏极开路双向并行 I/O 接口. P1 口—（1-8 脚)： 8 位准双向并行 I/O 接口. P2 口—（21-28 脚)：8 位准双向并行 I/O 接口. P3 口—（10-17 脚)：具有内部上拉电路的 8 位准双向并行 I/O 端口。它还提供第二特别功能，具体含义为： P3.0—(10 脚)RXD： 串行数据接收端。 P3.1—(10 脚)TXD： 串行数据发送端。 下载后可任意编辑P3.2—(10 脚)INT0： 外部中断 0 请求端， 低电平有效。 P3.3—(10 脚)INT1： 外部中断 1 请求端， 低电平有效。. P3.4—(10 脚)T0： 定时器/计数器 0 外部事件计数输入端。. P3.5—(10 脚)T1： 定时器/计数器 1 外部事件计数输入端。P3.6—(10 脚)WR： 外部数据存储器写选通， 低电平有效。 P3.7—(10 脚)RD： 外部数据存储器读选通， 低电平有效。 2. 设计任务通过加速、减速按键实现电机...
