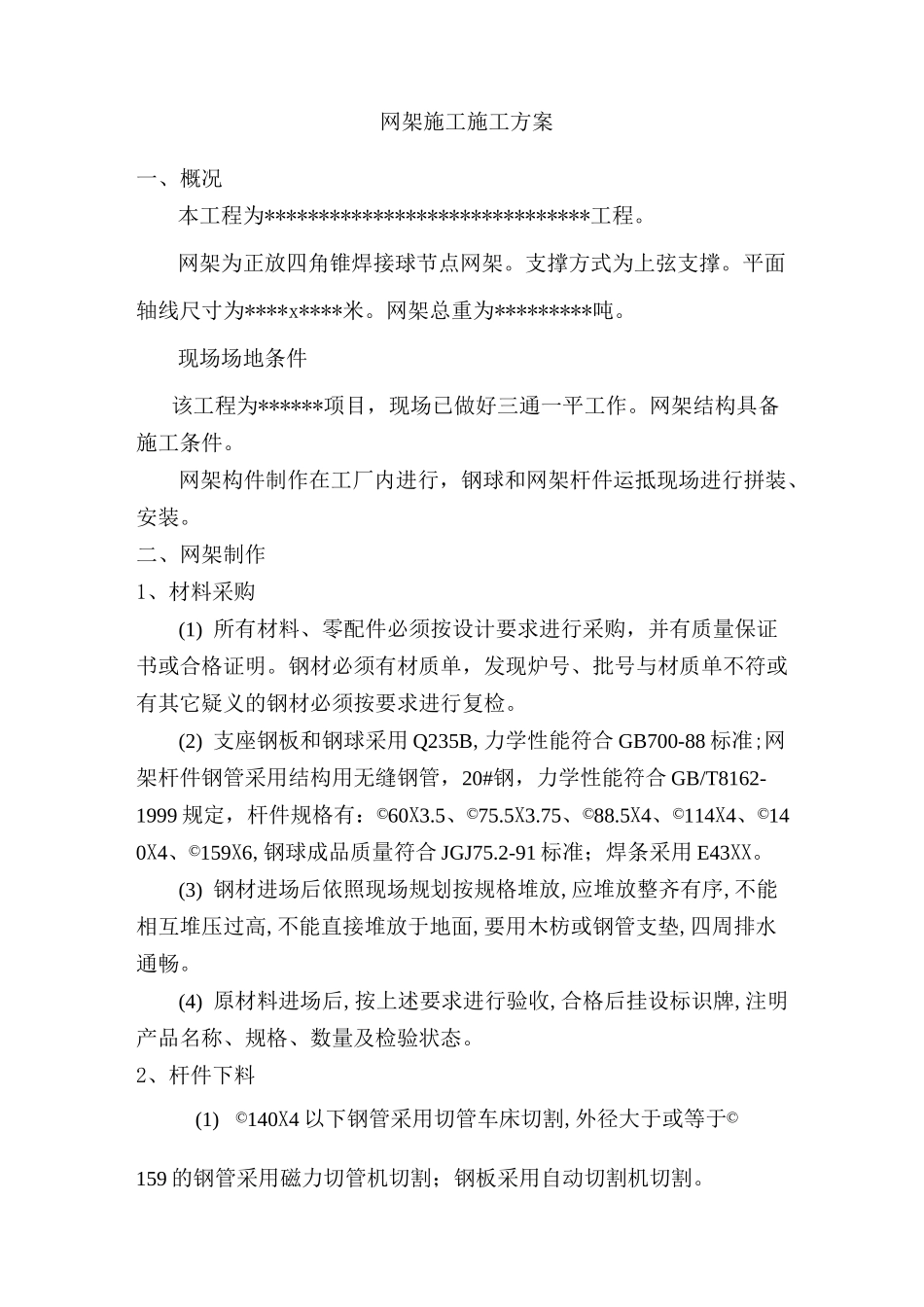

网架施工施工方案一、概况本工程为******************************工程。网架为正放四角锥焊接球节点网架。支撑方式为上弦支撑。平面轴线尺寸为****x****米。网架总重为*********吨。现场场地条件该工程为******项目，现场已做好三通一平工作。网架结构具备施工条件。网架构件制作在工厂内进行，钢球和网架杆件运抵现场进行拼装、安装。二、网架制作1、材料采购(1) 所有材料、零配件必须按设计要求进行采购，并有质量保证书或合格证明。钢材必须有材质单，发现炉号、批号与材质单不符或有其它疑义的钢材必须按要求进行复检。(2) 支座钢板和钢球采用 Q235B,力学性能符合 GB700-88 标准;网架杆件钢管采用结构用无缝钢管，20#钢，力学性能符合 GB/T8162-1999 规定，杆件规格有：©60X3.5、©75.5X3.75、©88.5X4、©114X4、©140X4、©159X6,钢球成品质量符合 JGJ75.2-91 标准；焊条采用 E43XX。(3) 钢材进场后依照现场规划按规格堆放,应堆放整齐有序,不能相互堆压过高,不能直接堆放于地面,要用木枋或钢管支垫,四周排水通畅。(4) 原材料进场后,按上述要求进行验收,合格后挂设标识牌,注明产品名称、规格、数量及检验状态。2、杆件下料(1) ©140X4 以下钢管采用切管车床切割,外径大于或等于©159 的钢管采用磁力切管机切割；钢板采用自动切割机切割。(2) 下料必须严格依据下料单，注明编号、长度、规格等，经检验合格后在管口内壁贴上编号签，按规格堆放，每种规格杆件用标识牌标识清楚。(3) 下料时，要根据材料长度统筹选择合理的套裁方案，尽量减少损耗。3、除锈刷漆(1)网架防腐按图纸要求用机械除锈，至钢材表面露出金属光泽，钢构件表面除锈后应立即在工厂进行喷涂，钢构件表面涂环氧富锌底漆一遍，中间漆采用环氧云铁中间漆一遍，面漆采用聚氨酯面漆二遍，总涂层厚度不小于 240um，面漆颜色由业主确定。实际施工为提高工效，除锈方法拟采用喷砂除锈为主，手工机械除锈为辅，支座、连接焊缝表面可在网架拼装后采用手工机械除锈。(2)喷砂除锈时，施工环境相对湿度不大于 85%或钢材表面温度高于空气露点温度 3°C,否则禁止施工，现场安排专人记录。(3)喷砂合格后的钢材表面，必须在返锈前(喷完后 4 小时内)涂完底漆。(4) 手工除锈可采用钢刷、砂布以及电动砂轮，电动钢丝刷等工具进行除锈；手工除锈的合格标准，钢材表面无可见的油脂和污垢、氧化皮、铁锈和油漆涂层等附着物，底材显露部分的表面应具有金属光泽；手工机械除锈...
