汽车空调系统的检修

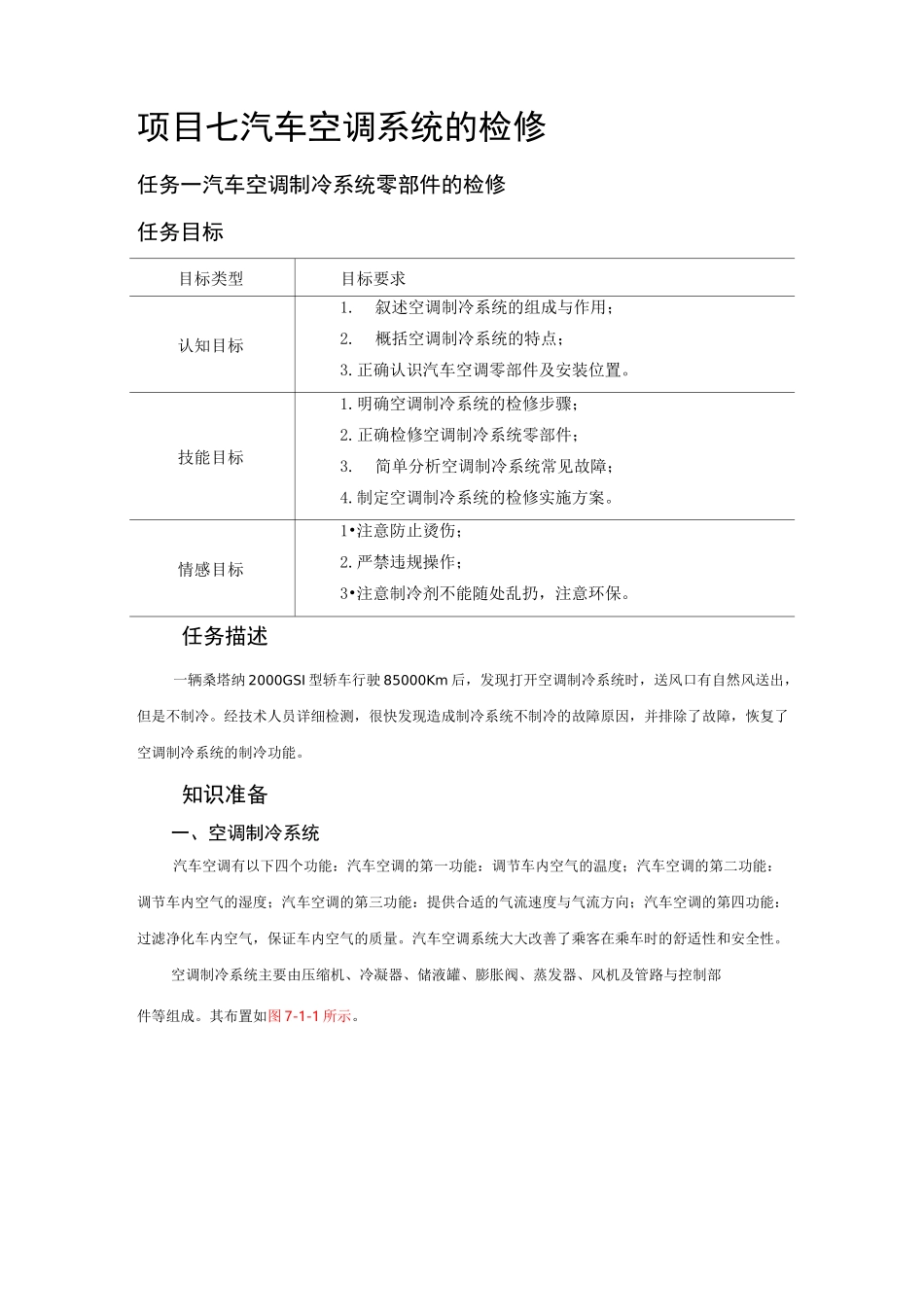

汽车空调系统的检修_第1页
1/22
汽车空调系统的检修_第2页
2/22
汽车空调系统的检修_第3页
3/22
项目七汽车空调系统的检修任务一汽车空调制冷系统零部件的检修任务目标目标类型目标要求认知目标1.叙述空调制冷系统的组成与作用;2.概括空调制冷系统的特点;3.正确认识汽车空调零部件及安装位置。技能目标1.明确空调制冷系统的检修步骤;2.正确检修空调制冷系统零部件;3.简单分析空调制冷系统常见故障;4.制定空调制冷系统的检修实施方案。情感目标1•注意防止烫伤;2.严禁违规操作;3•注意制冷剂不能随处乱扔,注意环保。任务描述一辆桑塔纳 2000GSI 型轿车行驶 85000Km 后,发现打开空调制冷系统时,送风口有自然风送出,但是不制冷。经技术人员详细检测,很快发现造成制冷系统不制冷的故障原因,并排除了故障,恢复了空调制冷系统的制冷功能。知识准备一、空调制冷系统汽车空调有以下四个功能:汽车空调的第一功能:调节车内空气的温度;汽车空调的第二功能:调节车内空气的湿度;汽车空调的第三功能:提供合适的气流速度与气流方向;汽车空调的第四功能:过滤净化车内空气,保证车内空气的质量。汽车空调系统大大改善了乘客在乘车时的舒适性和安全性。空调制冷系统主要由压缩机、冷凝器、储液罐、膨胀阀、蒸发器、风机及管路与控制部件等组成。其布置如图 7-1-1 所示。图 7-1-1(一)压缩机压缩机是制冷回路的心脏,起到输送和压缩气态制冷剂,保证制冷循环正常工作的作用。其外形结构如图 7-1-2 所示。图 7-1-2 压缩机汽车空调压缩机采用容积型压缩机,大多是斜盘式压缩机和立式往复式压缩机,利用活塞在汽缸中作往复运动来改变压缩室的容积吸入制冷剂和增压。1.斜盘式压缩机的结构如图 7-1-3 所示。图 7-1-3 斜盘式压缩机的结构1-曲轴 2-活塞 3-钢球 4-支承盘 5-外壳 6-旋转斜盘 7-吸簧 8-外放泄阀板 9-轴封 10-离合板及毂 11-密封座 12-滑动轴承 13-带滑轮 14-离合器线圈及外壳 15-前端盖 16-气缸的前半部 17-推力座圈 18-推力轴承 19-推力座圈 20-气缸后半部 21-油池 22-吸油管 23-后端盖 24-油泵齿轮斜盘式压缩机的工作原理如图 7-1-4 所示。图 7-1-4 斜盘式压缩机的工作原理2•变容量压缩机由于空调压缩机转速随发动机转速而变化,从节约能源等方面考虑,出现了变容量压缩机,能够根据蒸发器制冷负荷的变化自动调节排量。变容量压缩机的种类有容量固定变化式和连续变化式两种。(1)两级变容量空调压缩机日本丰田佳美 20 系列轿车采用的变容量压缩机,是在 10 缸旋转斜盘压缩机的基础...
