机械加工工艺规程完整

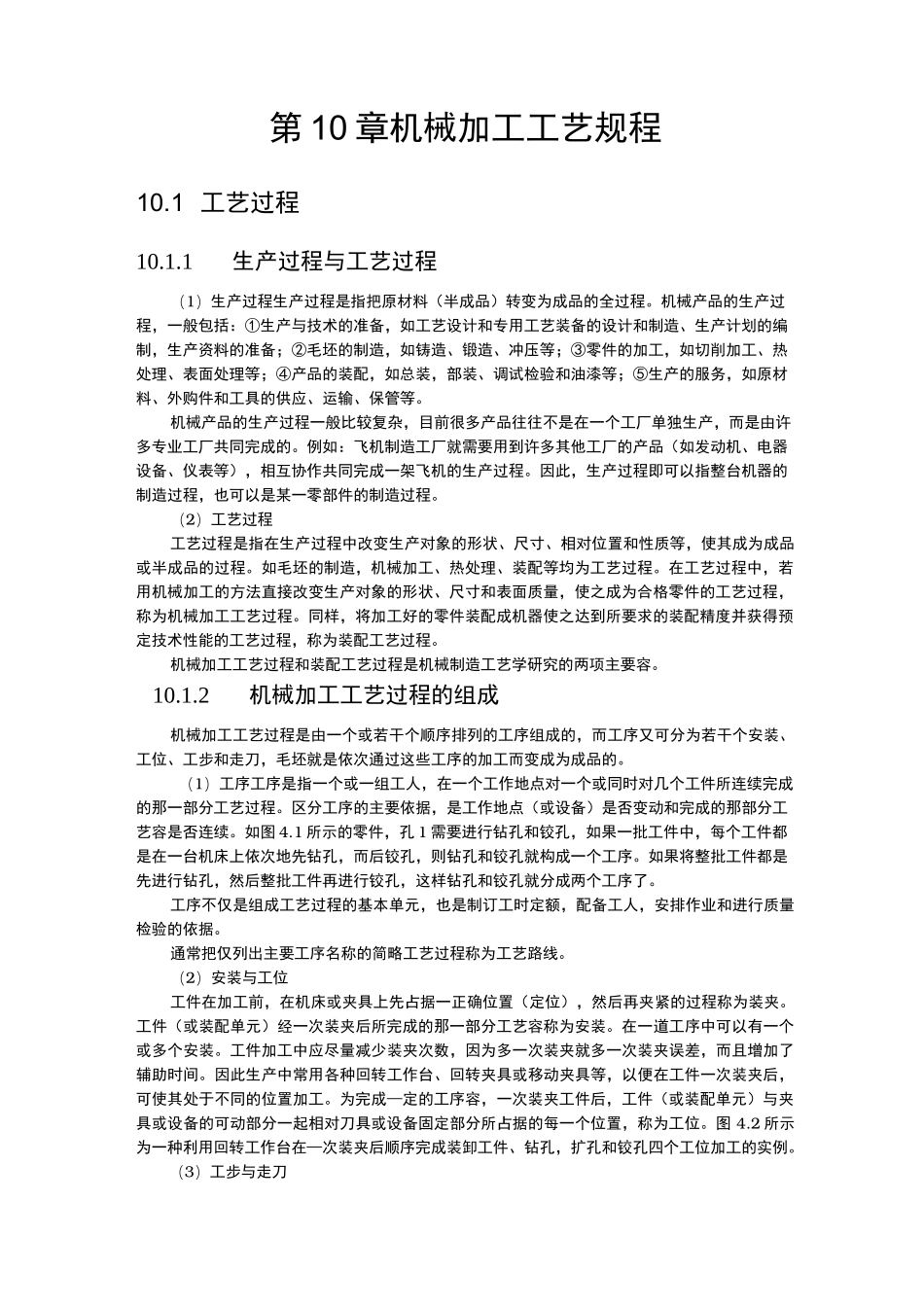

第 10 章机械加工工艺规程10.1 工艺过程10.1.1生产过程与工艺过程（1）生产过程生产过程是指把原材料（半成品）转变为成品的全过程。机械产品的生产过程，一般包括：①生产与技术的准备，如工艺设计和专用工艺装备的设计和制造、生产计划的编制，生产资料的准备；②毛坯的制造，如铸造、锻造、冲压等；③零件的加工，如切削加工、热处理、表面处理等；④产品的装配，如总装，部装、调试检验和油漆等；⑤生产的服务，如原材料、外购件和工具的供应、运输、保管等。机械产品的生产过程一般比较复杂，目前很多产品往往不是在一个工厂单独生产，而是由许多专业工厂共同完成的。例如：飞机制造工厂就需要用到许多其他工厂的产品（如发动机、电器设备、仪表等），相互协作共同完成一架飞机的生产过程。因此，生产过程即可以指整台机器的制造过程，也可以是某一零部件的制造过程。（2）工艺过程工艺过程是指在生产过程中改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。如毛坯的制造，机械加工、热处理、装配等均为工艺过程。在工艺过程中，若用机械加工的方法直接改变生产对象的形状、尺寸和表面质量，使之成为合格零件的工艺过程，称为机械加工工艺过程。同样，将加工好的零件装配成机器使之达到所要求的装配精度并获得预定技术性能的工艺过程，称为装配工艺过程。机械加工工艺过程和装配工艺过程是机械制造工艺学研究的两项主要容。10.1.2机械加工工艺过程的组成机械加工工艺过程是由一个或若干个顺序排列的工序组成的，而工序又可分为若干个安装、工位、工步和走刀，毛坯就是依次通过这些工序的加工而变成为成品的。（1）工序工序是指一个或一组工人，在一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。区分工序的主要依据，是工作地点（或设备）是否变动和完成的那部分工艺容是否连续。如图 4.1 所示的零件，孔 1 需要进行钻孔和铰孔，如果一批工件中，每个工件都是在一台机床上依次地先钻孔，而后铰孔，则钻孔和铰孔就构成一个工序。如果将整批工件都是先进行钻孔，然后整批工件再进行铰孔，这样钻孔和铰孔就分成两个工序了。工序不仅是组成工艺过程的基本单元，也是制订工时定额，配备工人，安排作业和进行质量检验的依据。通常把仅列出主要工序名称的简略工艺过程称为工艺路线。（2）安装与工位工件在加工前，在机床或夹具上先占据一正确位置（定位），然后再夹紧的过程称为装夹。工件（或装...
