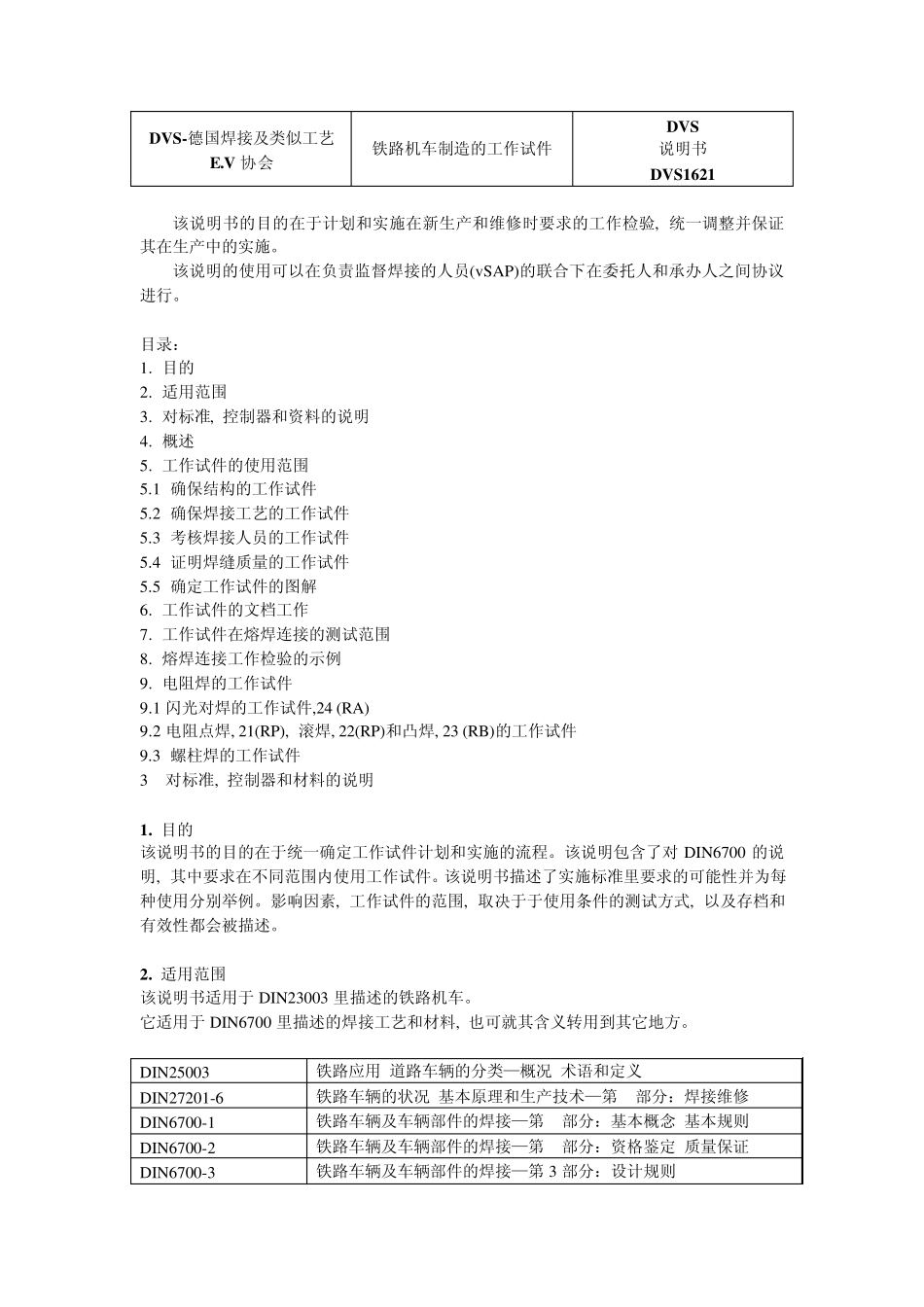

DV S-德国焊接及类似工艺E.V 协会 铁路机车制造的工作试件 DV S 说明书 DV S1621 该说明书的目的在于计划和实施在新生产和维修时要求的工作检验, 统一调整并保证其在生产中的实施。 该说明的使用可以在负责监督焊接的人员(vSAP)的联合下在委托人和承办人之间协议进行。 目录： 1. 目的 2. 适用范围 3. 对标准, 控制器和资料的说明 4. 概述 5. 工作试件的使用范围 5.1 确保结构的工作试件 5.2 确保焊接工艺的工作试件 5.3 考核焊接人员的工作试件 5.4 证明焊缝质量的工作试件 5.5 确定工作试件的图解 6. 工作试件的文档工作 7. 工作试件在熔焊连接的测试范围 8. 熔焊连接工作检验的示例 9. 电阻焊的工作试件 9.1 闪光对焊的工作试件,24 (RA) 9.2 电阻点焊, 21(RP), 滚焊, 22(RP)和凸焊, 23 (RB)的工作试件 9.3 螺柱焊的工作试件 3 对标准, 控制器和材料的说明 1. 目的 该说明书的目的在于统一确定工作试件计划和实施的流程。该说明包含了对 DIN6700 的说明, 其中要求在不同范围内使用工作试件。该说明书描述了实施标准里要求的可能性并为每种使用分别举例。影响因素, 工作试件的范围, 取决于于使用条件的测试方式, 以及存档和有效性都会被描述。 2. 适用范围 该说明书适用于 DIN23003 里描述的铁路机车。 它适用于 DIN6700 里描述的焊接工艺和材料, 也可就其含义转用到其它地方。 DIN25003 铁路应用.道路车辆的分类—概况,术语和定义 DIN27201-6 铁路车辆的状况.基本原理和生产技术—第 6部分：焊接维修 DIN6700-1 铁路车辆及车辆部件的焊接—第 1部分：基本概念,基本规则 DIN6700-2 铁路车辆及车辆部件的焊接—第 2部分：资格鉴定.质量保证 DIN6700-3 铁路车辆及车辆部件的焊接—第 3 部分：设计规则 DIN6700-4 铁路车辆及车辆部件的焊接—第 4 部分：执行规则 DIN6700-5 铁路车辆及车辆部件的焊接—第 5 部分：质量要求 DIN6700-6 铁路车辆及车辆部件的焊接—第 6 部分：材料、填充金属和焊接工艺 DIN EN1418 焊工评定—焊接设备操作工：全机械和自动焊及电阻焊 DIN EN 287-1 焊工评定, 熔焊-第 1 部分：钢 DIN EN 910 在焊缝的金属材料上进行破坏性测试, 弯曲测试 DIN EN ISO 14270 电阻点焊、缝焊和凸焊的机械撕裂试验用样品尺寸及程序 DIN EN ISO 14555 焊接—金属材料的电弧螺栓焊接 DVS 技术委员会, 工...
