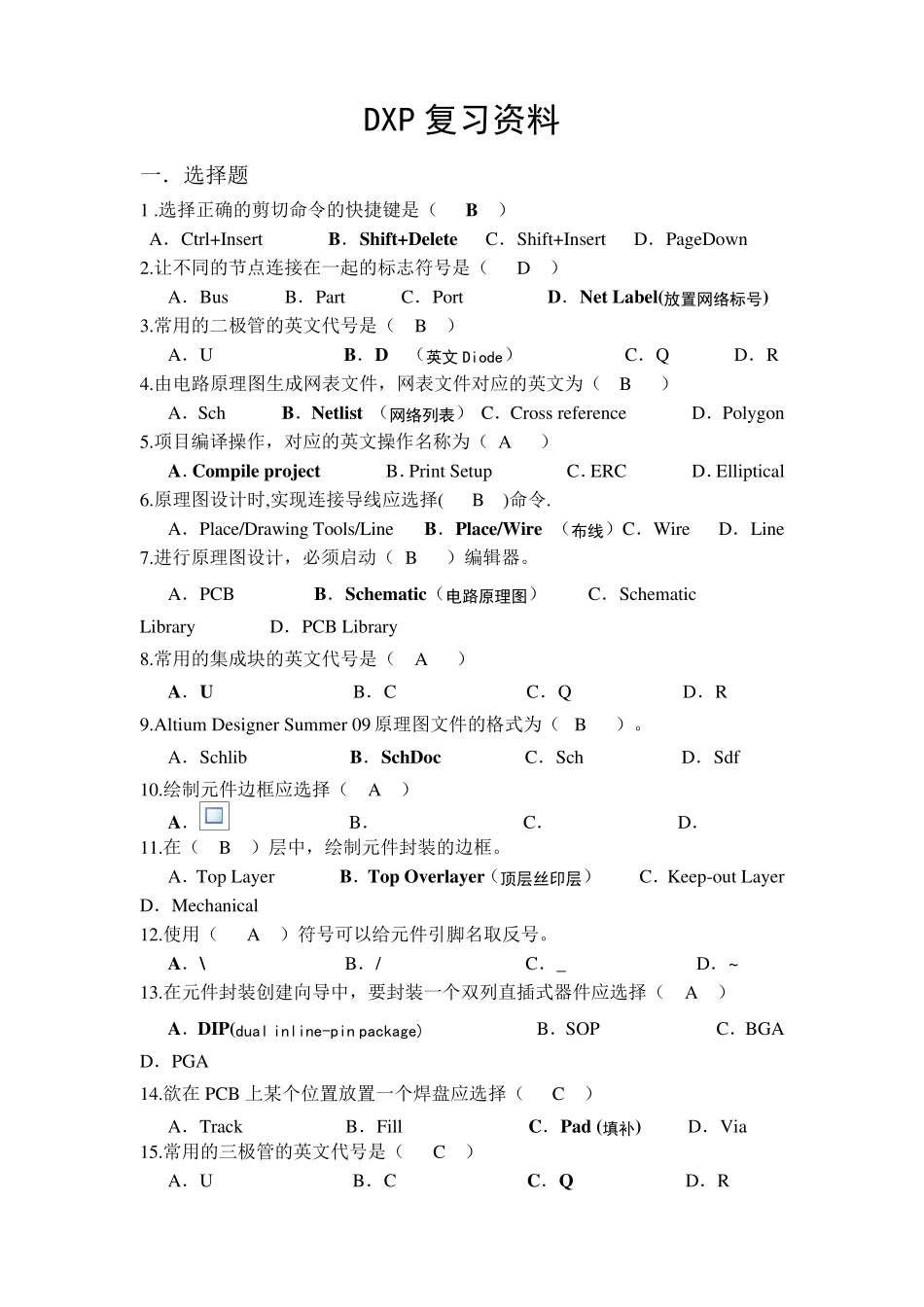

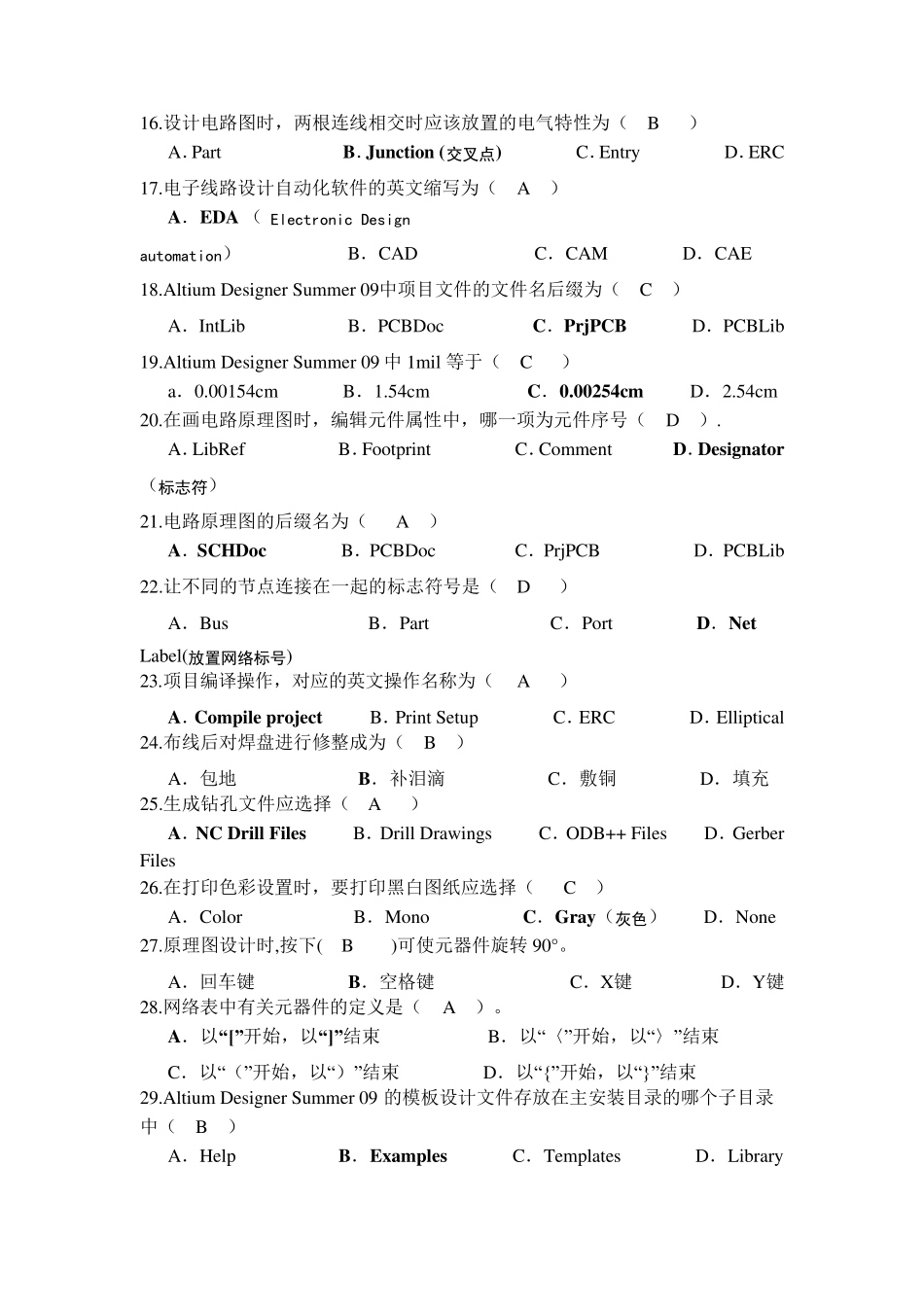

DXP 复习资料 一．选择题 1 .选择正确的剪切命令的快捷键是（ B ） A．Ctrl+Insert B．Shift+Delete C．Shift+Insert D．PageDown 2.让不同的节点连接在一起的标志符号是（ D ） A．Bus B．Part C．Port D．Net Label(放置网络标号) 3.常用的二极管的英文代号是（ B ） A．U B．D （英文Diode） C．Q D．R 4.由电路原理图生成网表文件，网表文件对应的英文为（ B ） A．Sch B．Netlist （网络列表） C．Cross reference D．Polygon 5.项目编译操作，对应的英文操作名称为（ A ） A．Compile project B．Print Setup C．ERC D．Elliptical 6.原理图设计时,实现连接导线应选择( B )命令. A．Place/Drawing Tools/Line B．Place/Wire （布线）C．Wire D．Line 7.进行原理图设计，必须启动（ B ）编辑器。 A．PCB B．Schematic（电路原理图） C．Schematic Library D．PCB Library 8.常用的集成块的英文代号是（ A ） A．U B．C C．Q D．R 9.Altium Designer Summer 09 原理图文件的格式为（ B ）。 A．Schlib B．SchDoc C．Sch D．Sdf 10.绘制元件边框应选择（ A ） A． B． C． D． 11.在（ B ）层中，绘制元件封装的边框。 A．Top Layer B．Top Ov erlay er（顶层丝印层） C．Keep-out Layer D．Mechanical 12.使用（ A ）符号可以给元件引脚名取反号。 A．\ B．/ C．_ D．~ 13.在元件封装创建向导中，要封装一个双列直插式器件应选择（ A ） A．DIP(dual inline-pin package) B．SOP C．BGA D．PGA 14.欲在PCB 上某个位置放置一个焊盘应选择（ C ） A．Track B．Fill C．Pad (填补) D．Via 15.常用的三极管的英文代号是（ C ） A．U B．C C．Q D．R 16.设计电路图时，两根连线相交时应该放置的电气特性为（ B ） A．Part B．Junction (交叉点) C．Entry D．ERC 17.电子线路设计自动化软件的英文缩写为（ A ） A．EDA （ Electronic Design automation） B．CAD C．CAM D．CAE 18.Altium Designer Summer 09中项目文件的文件名后缀为（ C ） A．IntLib B．PCBDoc C．PrjPCB D．PCBLib 19.Altium Designer Summer 09 中1mil 等于（ C ） a．0.00154cm B．1.54cm C．0.00254cm D．2.54cm 20.在画电路原理图时，编辑元件属性中，哪一项为元件序号（ D ）. A．LibRe...
