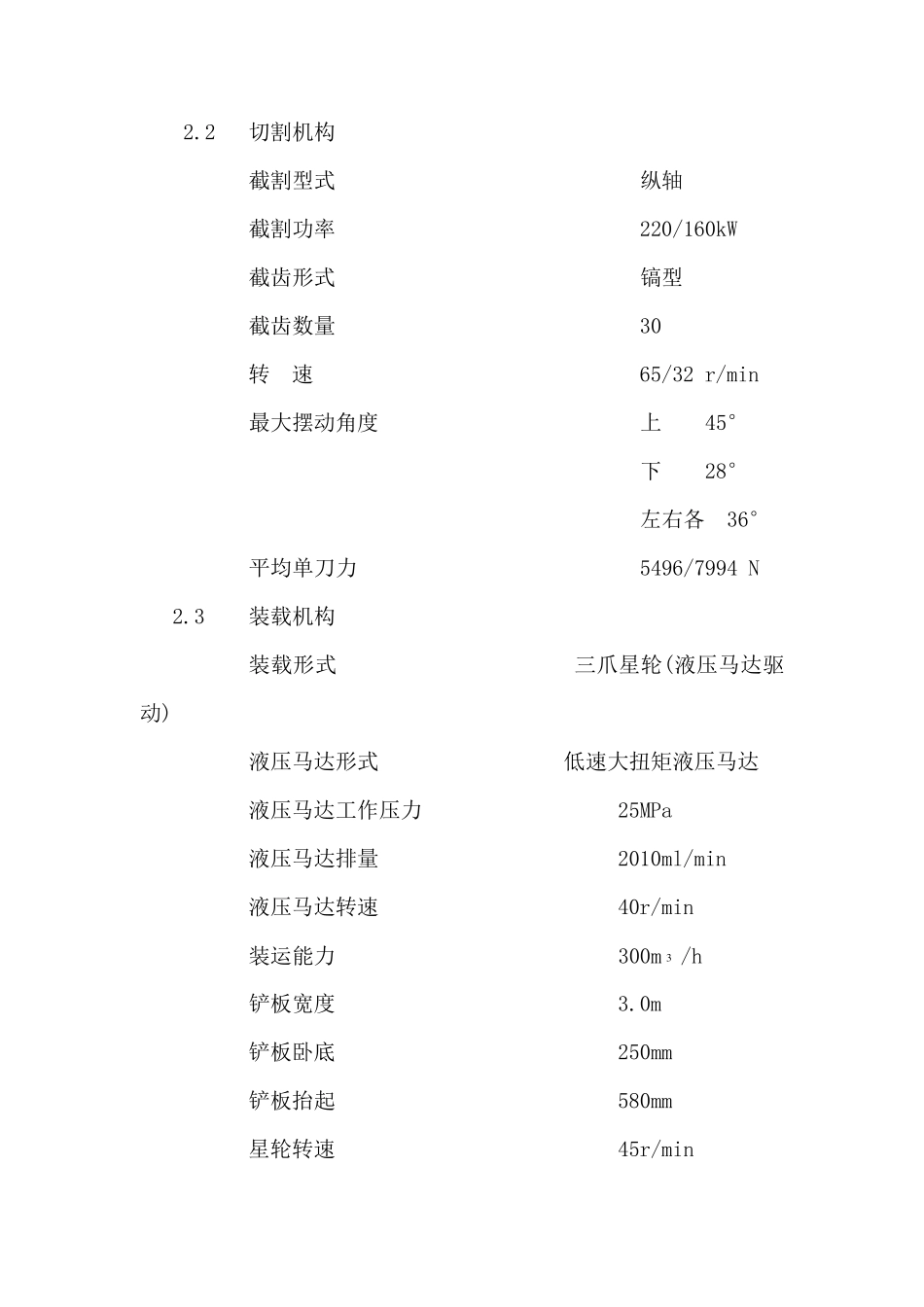

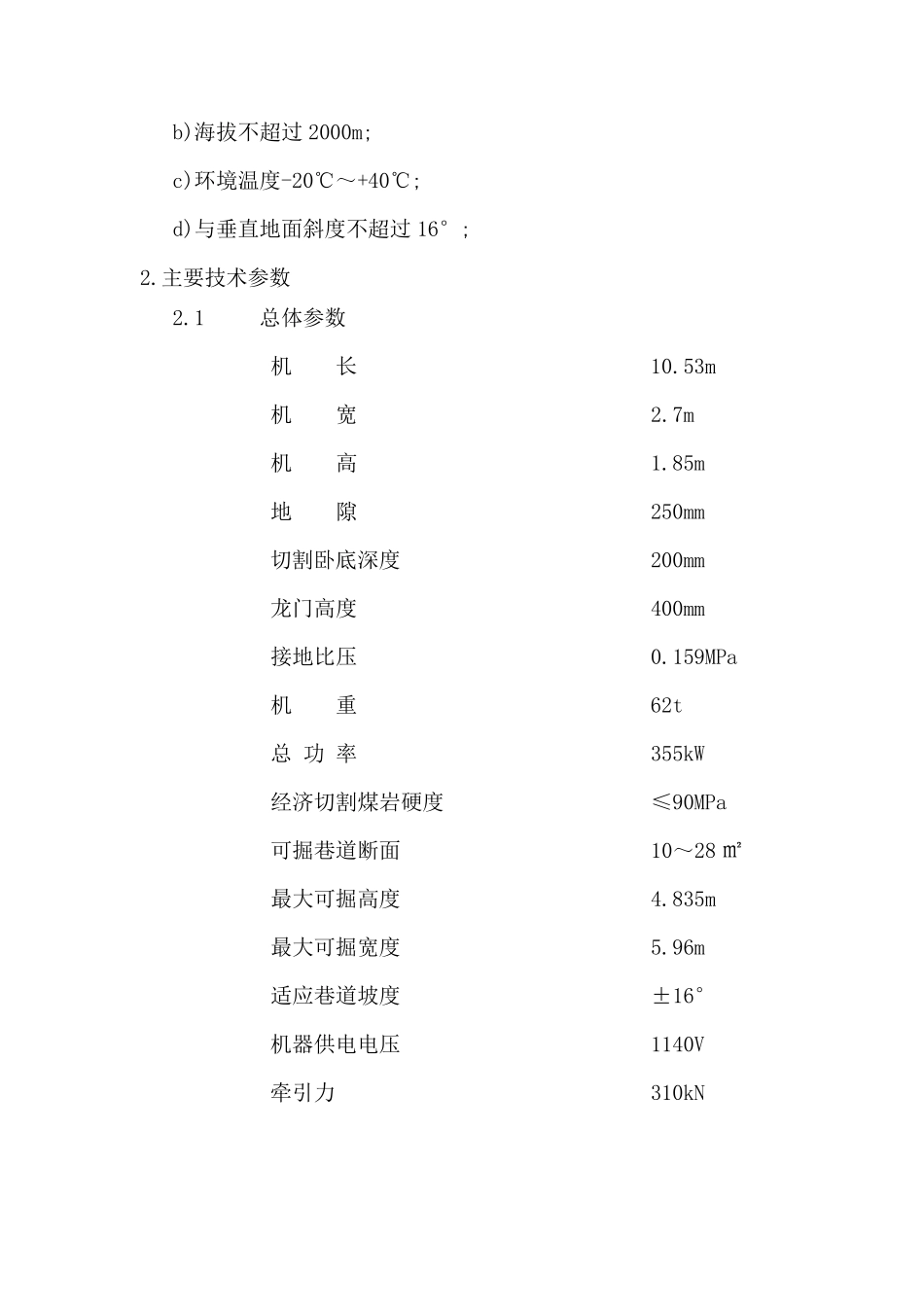

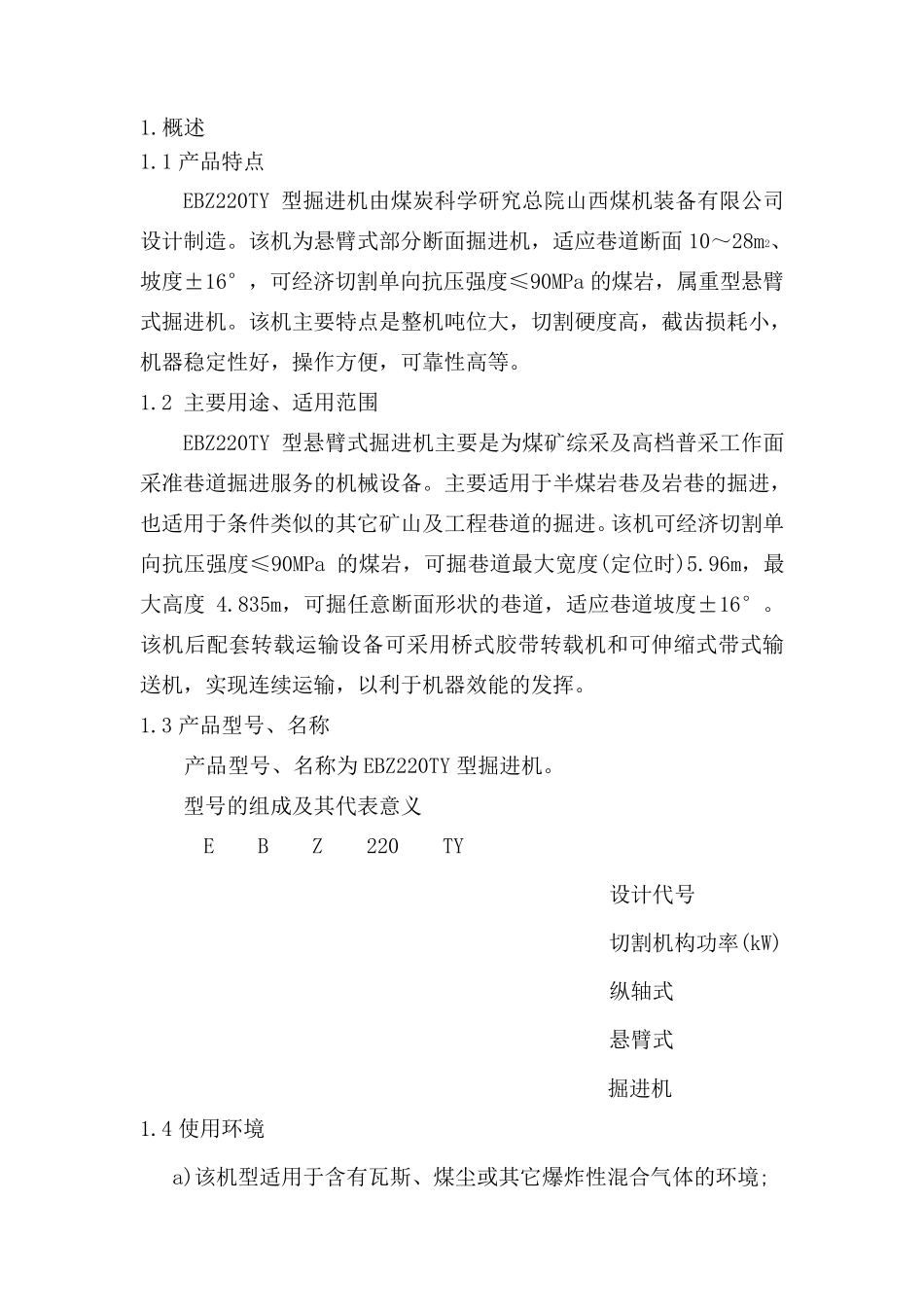

1.概述 1.1 产品特点 EBZ220TY 型掘进机由煤炭科学研究总院山西煤机装备有限公司设计制造。该机为悬臂式部分断面掘进机,适应巷道断面10~28m2、坡度±16°,可经济切割单向抗压强度≤90MPa 的煤岩,属重型悬臂式掘进机。该机主要特点是整机吨位大,切割硬度高,截齿损耗小,机器稳定性好,操作方便,可靠性高等。 1.2 主要用途、适用范围 EBZ220TY 型悬臂式掘进机主要是为煤矿综采及高档普采工作面采准巷道掘进服务的机械设备。主要适用于半煤岩巷及岩巷的掘进,也适用于条件类似的其它矿山及工程巷道的掘进。该机可经济切割单向抗压强度≤90MPa 的煤岩,可掘巷道最大宽度(定位时)5.96m,最大高度4.835m,可掘任意断面形状的巷道,适应巷道坡度±16°。该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机,实现连续运输,以利于机器效能的发挥。 1.3 产品型号、名称 产品型号、名称为EBZ220TY 型掘进机。 型号的组成及其代表意义 E B Z 220 TY 设计代号 切割机构功率(kW) 纵轴 式 悬臂式 掘进机 1.4 使 用环 境 a)该机型适用于含 有瓦 斯 、煤尘 或 其它爆 炸 性混 合 气 体 的环 境 ; b)海拔不超过2000m; c)环境温度-20℃~+40℃; d)与垂直地面斜度不超过16°; 2.主要技术参数 2.1 总体参数 机 长 10.53m 机 宽 2.7m 机 高 1.85m 地 隙 250mm 切割卧底深度 200mm 龙门高度 400mm 接地比压 0.159MPa 机 重 62t 总 功 率 355kW 经济切割煤岩硬度 ≤90MPa 可掘巷道断面 10~28 ㎡ 最大可掘高度 4.835m 最大可掘宽度 5.96m 适应巷道坡度 ±16° 机器供电电压 1140V 牵引力 310kN 2.2 切割机构 截割型式 纵轴 截割功率 220/160kW 截齿形式 镐型 截齿数量 30 转 速 65/32 r/min 最大摆动角度 上 45° 下 28° 左右各 36° 平均单刀力 5496/7994 N 2.3 装载机构 装载形式 三爪星轮(液压马达驱动) 液压马达形式 低速大扭矩液压马达 液压马达工作压力 25MPa 液压马达排量 2010ml/min 液压马达转速 40r/min 装运能力 300m 3 /h 铲板宽度 3.0m 铲板卧底 250mm 铲板抬起 580mm 星轮转速 45r/min 2.4 运输机构 运输形式 边双链刮板(液压马达驱动) 液压马达形式 低速大扭矩液压马达 液压马达工作压力 25MPa 液压马达排量 450ml/min 液压马达转速 110r/min 槽 宽 610mm 龙门高度 4...
