EDA交通灯课程设计(得过优的哦)

EDA交通灯课程设计(得过优的哦)_第1页
1/10
EDA交通灯课程设计(得过优的哦)_第2页
2/10
EDA交通灯课程设计(得过优的哦)_第3页
3/10

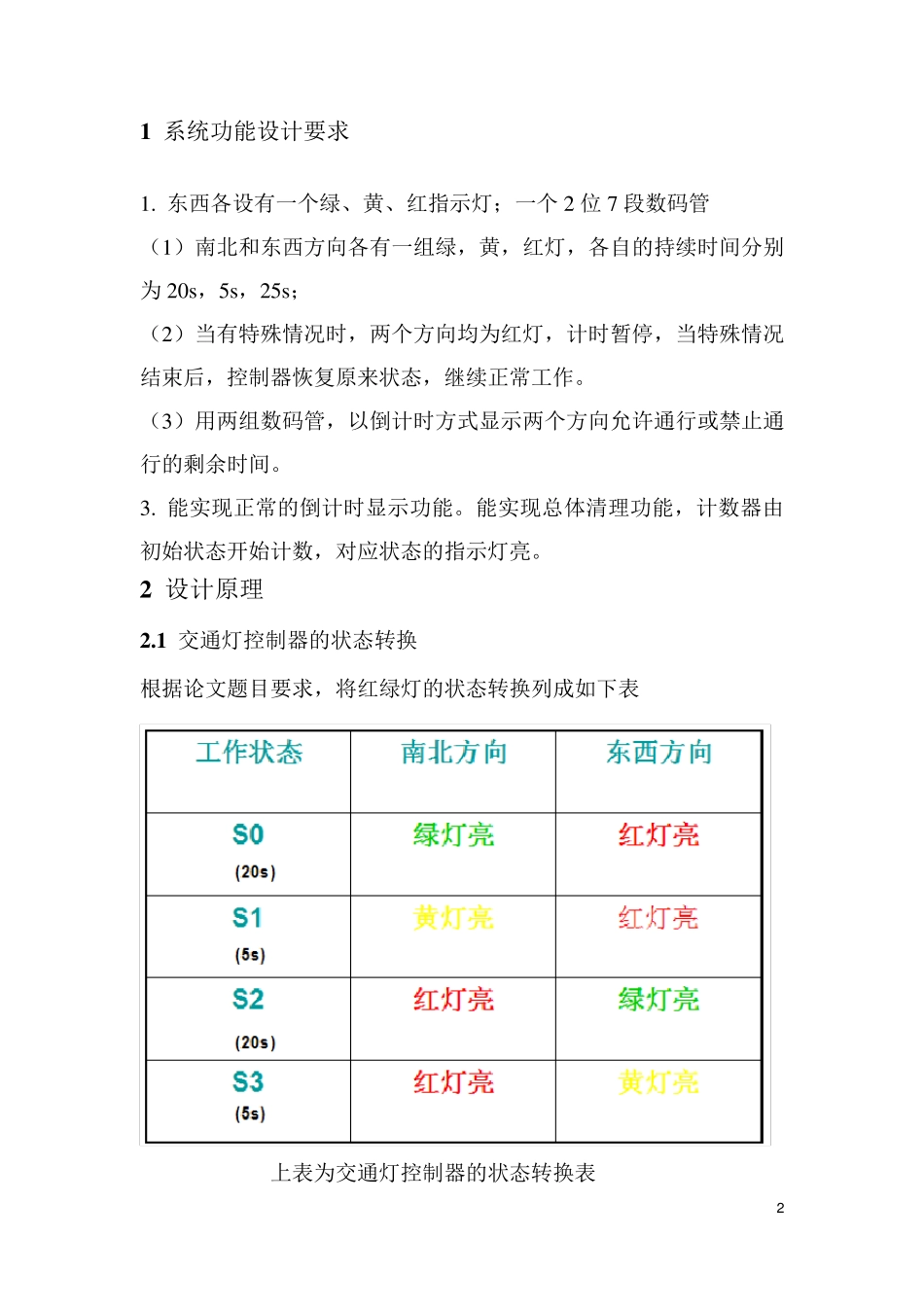

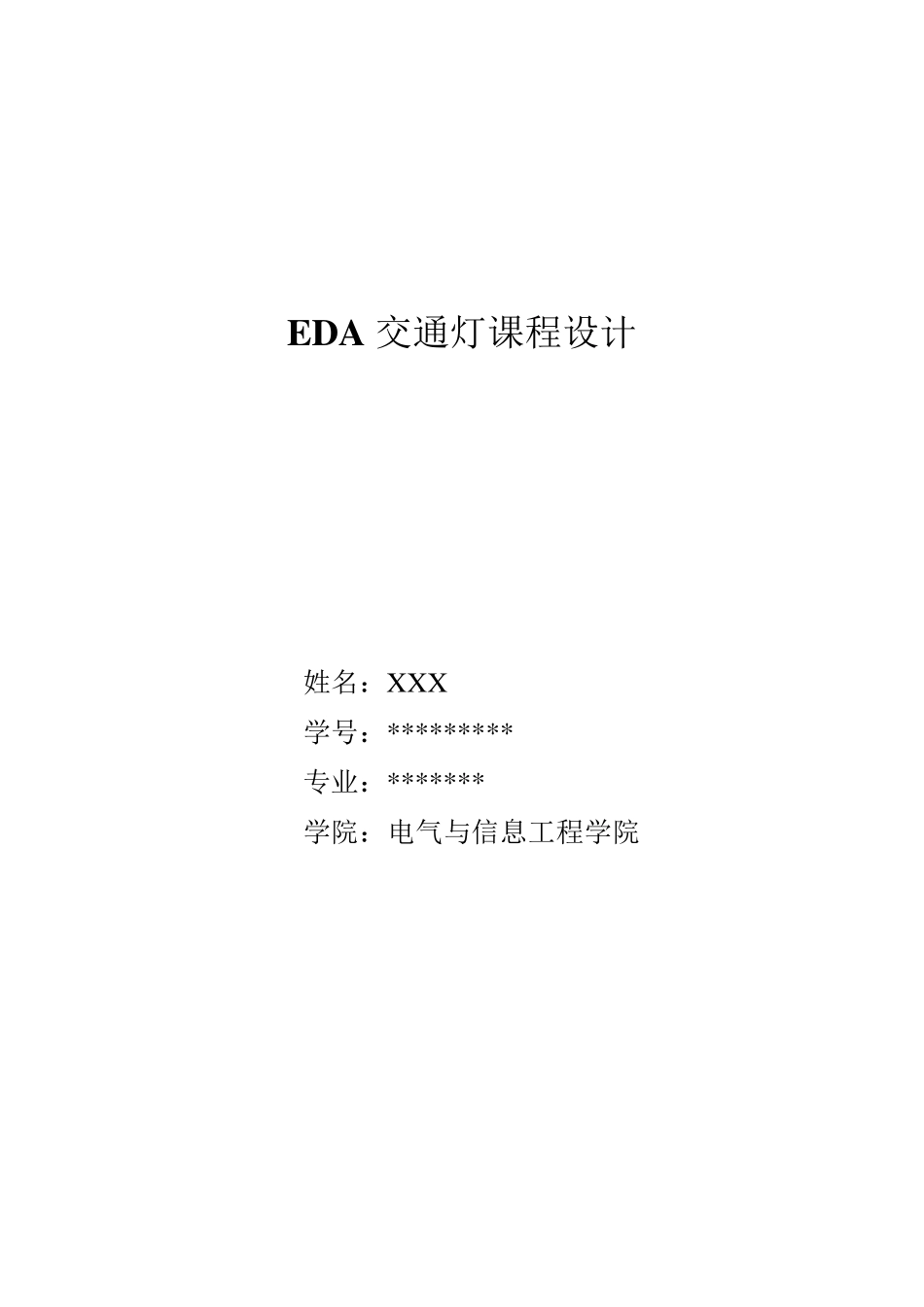

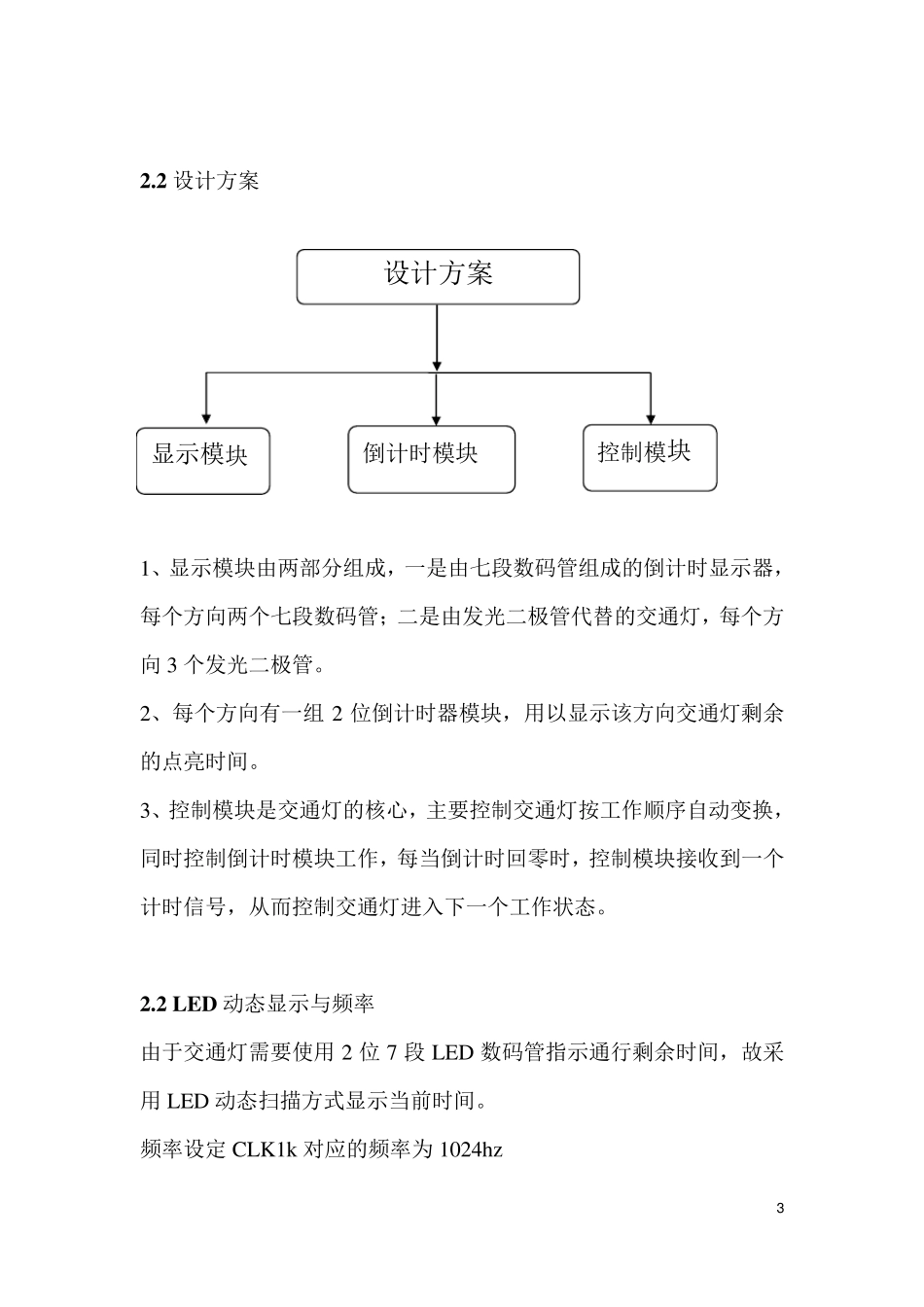

EDA 交通灯课程设计 姓名:X X X 学号:********* 专业:******* 学院:电气与信息工程学院 2 1 系统功能设计要求 1. 东西各设有一个绿、黄、红指示灯;一个2 位 7 段数码管 (1)南北和东西方向各有一组绿,黄,红灯,各自的持续时间分别为 20s,5s,25s; (2)当有特殊情况时,两个方向均为红灯,计时暂停,当特殊情况结束后,控制器恢复原来状态,继续正常工作。 (3)用两组数码管,以倒计时方式显示两个方向允许通行或禁止通行的剩余时间。 3. 能实现正常的倒计时显示功能。能实现总体清理功能,计数器由初始状态开始计数,对应状态的指示灯亮。 2 设计原理 2 .1 交通灯控制器的状态转换 根据论文题目要求,将红绿灯的状态转换列成如下表 上表为交通灯控制器的状态转换表 3 2.2 设计方案 1、显示模块由两部分组成,一是由七段数码管组成的倒计时显示器,每个方向两个七段数码管;二是由发光二极管代替的交通灯,每个方向 3 个发光二极管。 2、每个方向有一组 2 位倒计时器模块,用以显示该方向交通灯剩余的点亮时间。 3、控制模块是交通灯的核心,主要控制交通灯按工作顺序自动变换,同时控制倒计时模块工作,每当倒计时回零时,控制模块接收到一个计时信号,从而控制交通灯进入下一个工作状态。 2.2 LED 动态显示与频率 由于交通灯需要使用 2 位 7 段 LED 数码管指示通行剩余时间,故采用 LED 动态扫描方式显示当前时间。 频率设定 CLK1k 对应的频率为 1024hz 设计方案 显示模块 倒计时模块 控制模块 4 3 电路符号 交通控制器的电路符号如图1.3 所示。其中,CLK1K 为系统时钟信号输入端,SN 为禁止通行信号输入通行信号输入端,light0 为东西红灯信号输出端,light1 为东西黄灯信号输出端,light2 为东西绿灯信号输出端,light3 为南北红灯信号输出端,light4 为南北黄灯信号输出端,light5 为南北绿灯信号输出端,led1、led2、led3、led4、为数码管地址选择信号输出端。 4 设计方法 采用文本编辑法,既采用 vhdl 语言描述交通控制器,代码如下: library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; entity traffic IS port (clk1k,SN:in std_logic; led1, led2, led3, led4 :out std_logic_vector (3 downto 0); --显示管显示时间用 light:out std_logic_vector (5 downto 0)); --红绿黄灯 end tr...
