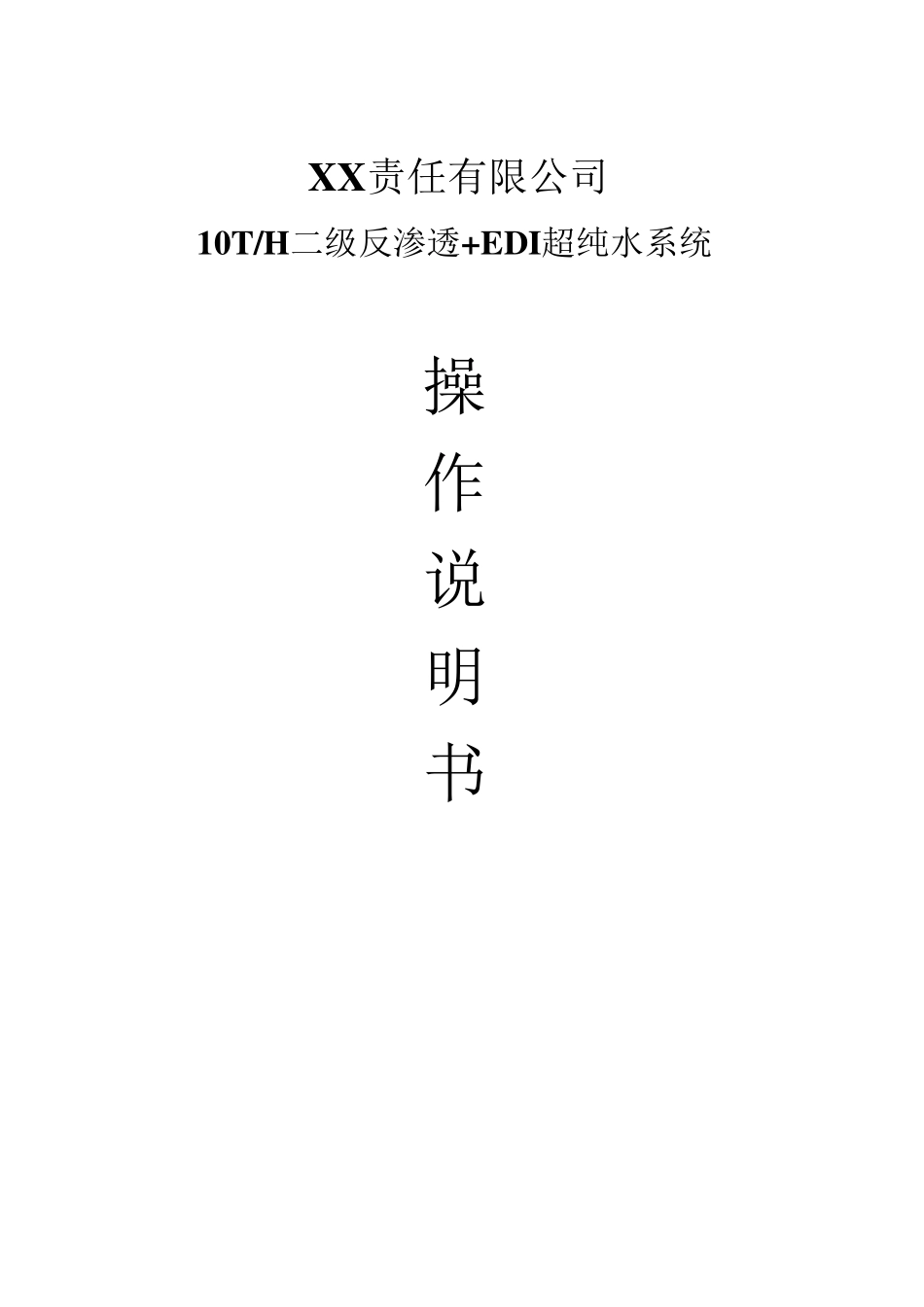

XX责任有限公司 10T/H二级反渗透+EDI超纯水系统 操 作 说 明 书 目 录 一、概述 1、 产水用途：生产用超纯水； 2、 设备产水能力： 反渗透系统：一级RO 产水量≥15m3/h（原水在25℃时）； 二级RO 产水量≥10m3/h（原水在25℃时）； EDI 系统：EDI 产水量≥10m3/h（原水在25℃时）； 抛光混床系统：产水量≥10m3/h（原水在25℃时）； 3、 设备产水水质指标： 终端产水水质≥18.0MΩ.cm（水温 25℃、95%时间） 二、工艺流程示意图 石英砂过滤器 精密过滤器 一级RO 系统 软化过滤器 原水泵 活性炭过滤器 二级RO 纯水箱 原水箱 EDI 增压泵 EDI 系统 二级RO 系统 二级高压泵 一级RO 纯水箱 PH 调节系统 EDI 氮封水箱 变频输送泵 二级反渗透浓水回流 紫外线杀菌器 0.22um 过滤器 用水点 清洗系统 清洗系统 浓水回流 阻垢系统 0.22μm 过滤器 紫外线杀菌器 二级核能树脂 三、预处理系统 （一）原水箱 原水箱作为储水装置，调节系统进水量与原水泵抽送量之间的不平衡，避免原水泵启停过於频繁，箱内设置液位，原水进水阀根据液位高低进行自动补水，原水泵根据水池液位情况自动启停。 材 质：PE 材质 数 量：1 台 外形尺寸：2050×H3050mm 体 积：10m3 操作：原水箱顶部设置手动及自动电动进水阀，可进行手动及自动补水；手动补水时不受液位控制，只能手动控制。自动补水阀补水时受液位控制，当水箱液位降到设定中液位时，自动阀开启自动补水；当水箱液位达到设定高液位时，自动阀关闭停止补水，从而达到自动的性能。 （二）原水泵 型号：CHLF20-40 流量：Q=20m3/h 扬程：H=41.5 米 材质：不锈钢 304 功率：4.4Kw 数量：1 台 供应商：杭州南方泵业 作用：原水泵将原水增压後输送到下道工序，保证多介质筛检程式、活性炭过滤的操作压力及运行流量。 操作：原水泵可分手动和自动操作，自动运行时，原水泵将与原水箱液位联动，原水箱液位低时原水泵停止运行，中水位时重新启动；手动操作时除原水箱液位液位不与原水泵连锁外，其他和自动一样；其他有关说明及注意事项详见水泵说明书。 （三）多介质筛检程式 数 量： 1套 型 式： 立式 直 径： 1500mm 高 度： 3300mm 流 量： ≥20m3/h 流 速： 8-12m/h 填 料： 石英砂粒径：0.5-16mm 石英砂高度：1800mm 石英砂体积：3600L 作用：在水质预处理系统中，多介质筛检程式压力容器内不同粒径...
