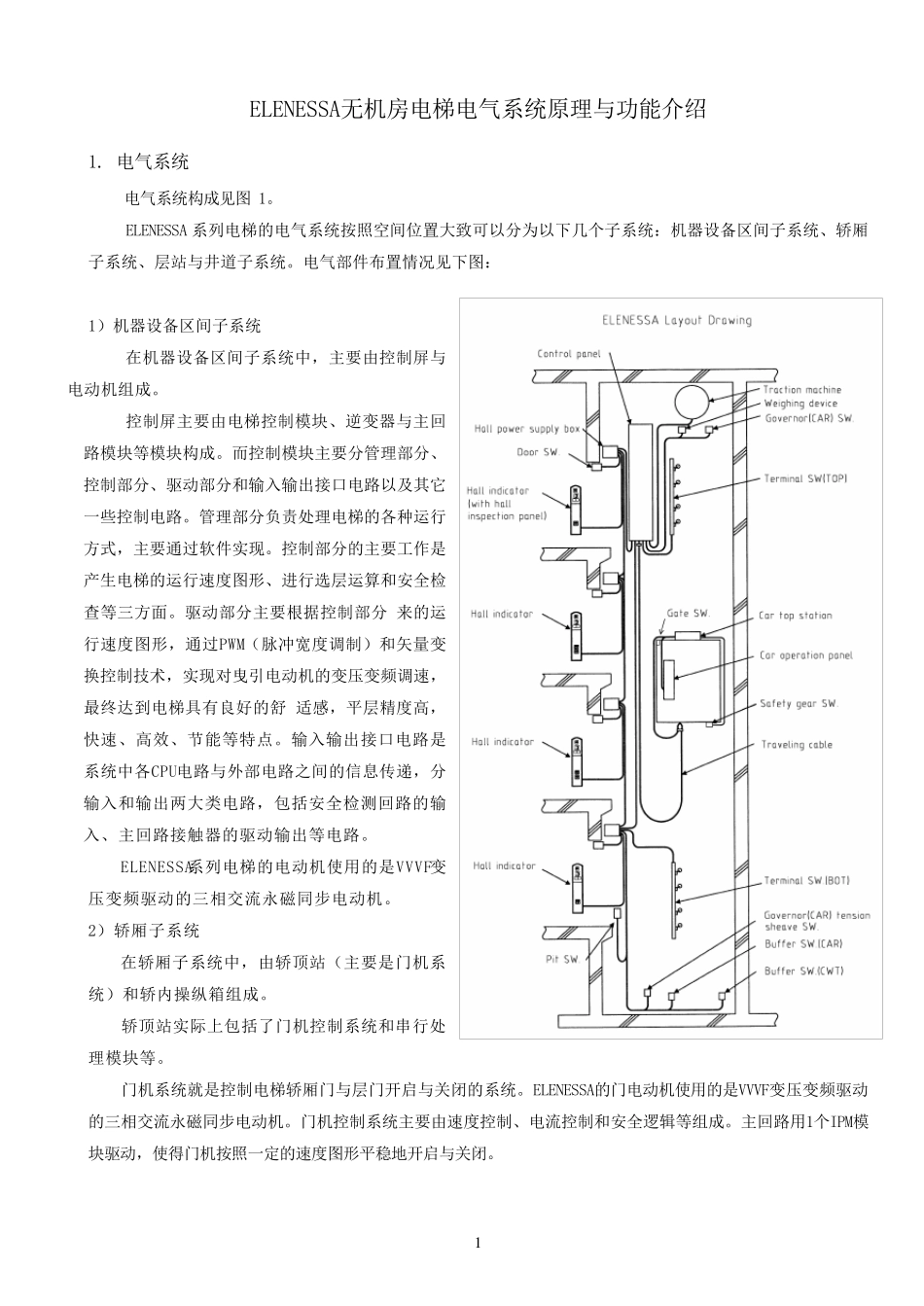

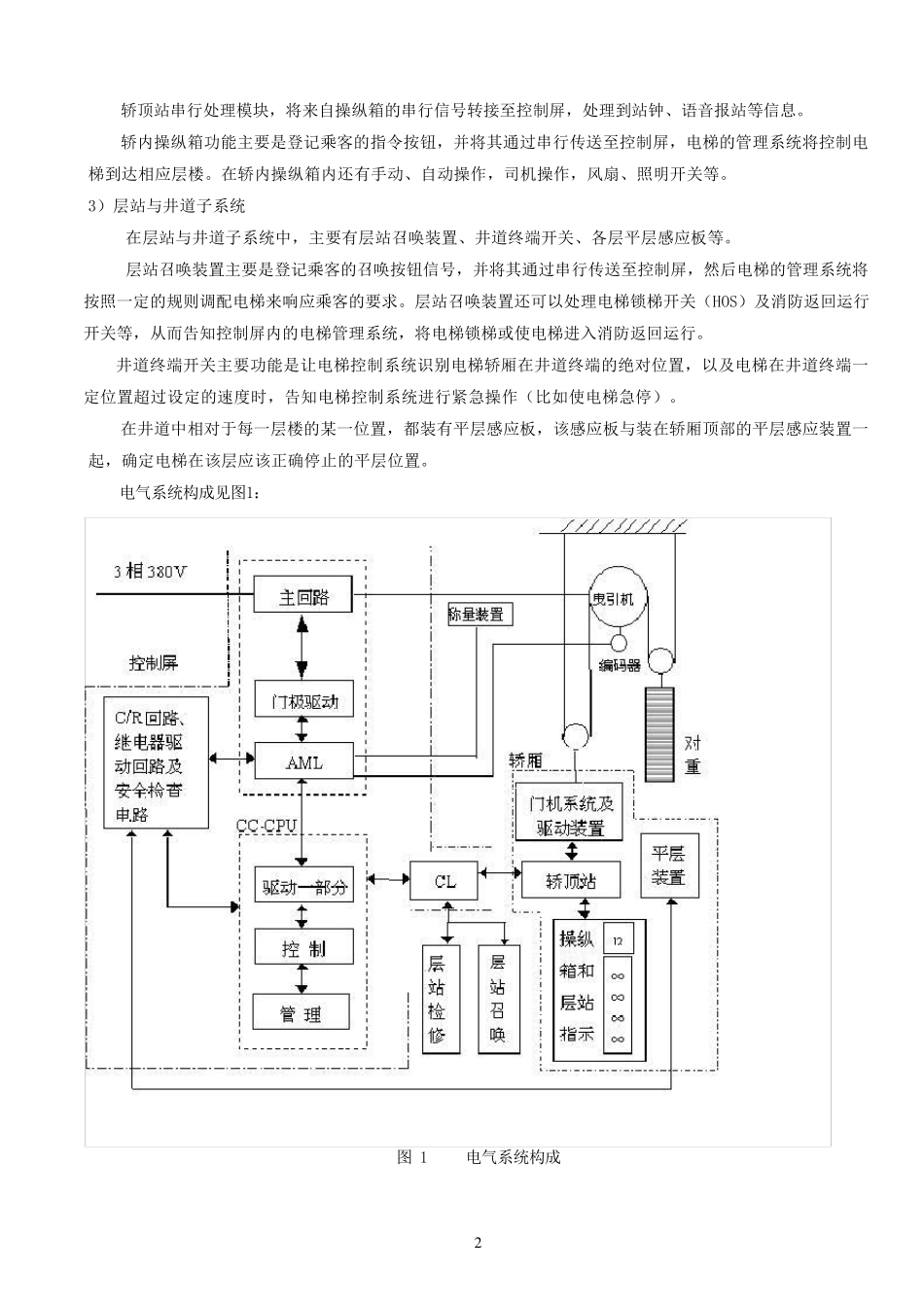

1 ELENESSA无机房电梯电气系统原理与功能介绍 1. 电气系统 电气系统构成见图 1。 ELENESSA 系列电梯的电气系统按照空间位置大致可以分为以下几个子系统：机器设备区间子系统、轿厢子系统、层站与井道子系统。电气部件布置情况见下图： 1）机器设备区间子系统 在机器设备区间子系统中，主要由控制屏与电动机组成。 控制屏主要由电梯控制模块、逆变器与主回路模块等模块构成。而控制模块主要分管理部分、控制部分、驱动部分和输入输出接口电路以及其它一些控制电路。管理部分负责处理电梯的各种运行方式，主要通过软件实现。控制部分的主要工作是产生电梯的运行速度图形、进行选层运算和安全检查等三方面。驱动部分主要根据控制部分 来的运行速度图形，通过PWM（脉冲宽度调制）和矢量变换控制技术，实现对曳引电动机的变压变频调速，最终达到电梯具有良好的舒 适感，平层精度高，快速、高效、节能等特点。输入输出接口电路是 系统中各CPU电路与外部电路之间的信息传 递 ，分输入和输出两 大类 电路，包 括 安全检测 回路的输入、主回路接触 器的驱动输出等电路。 ELENESSA系列电梯的电动机使 用 的是VVVF变压变频驱动的三相 交 流 永 磁 同 步 电动机。 2）轿厢子系统 在轿厢子系统中，由轿顶 站（主要是门 机系统）和轿内 操 纵 箱 组成。 轿顶 站实际 上 包 括 了 门 机控制系统和串 行处理模块等。 门 机系统就 是控制电梯轿厢门 与层门 开 启 与关 闭 的系统。ELENESSA的门 电动机使 用 的是VVVF变压变频驱动的三相 交 流 永 磁 同 步 电动机。门 机控制系统主要由速度控制、电流 控制和安全逻 辑 等组成。主回路用 1个IPM模块驱动，使 得 门 机按照一定 的速度图形平稳 地 开 启 与关 闭 。 2 轿顶站串行处理模块，将来自操纵箱的串行信号转接至控制屏，处理到站钟、语音报站等信息。 轿内操纵箱功能主要是登记乘客的指令按钮，并将其通过串行传送至控制屏，电梯的管理系统将控制电梯到达相应层楼。在轿内操纵箱内还有手动、自动操作，司机操作，风扇、照明开关等。 3）层站与井道子系统 在层站与井道子系统中，主要有层站召唤装置、井道终端开关、各层平层感应板等。 层站召唤装置主要是登记乘客的召唤按钮信号，并将其通过串行传送至控制屏，然后电梯的管理系统将按照一定的规则调配电梯来响应乘客的要求。层站召唤装置还可以处理电梯锁梯开关（HOS...
