ELVISII体验指导1.2

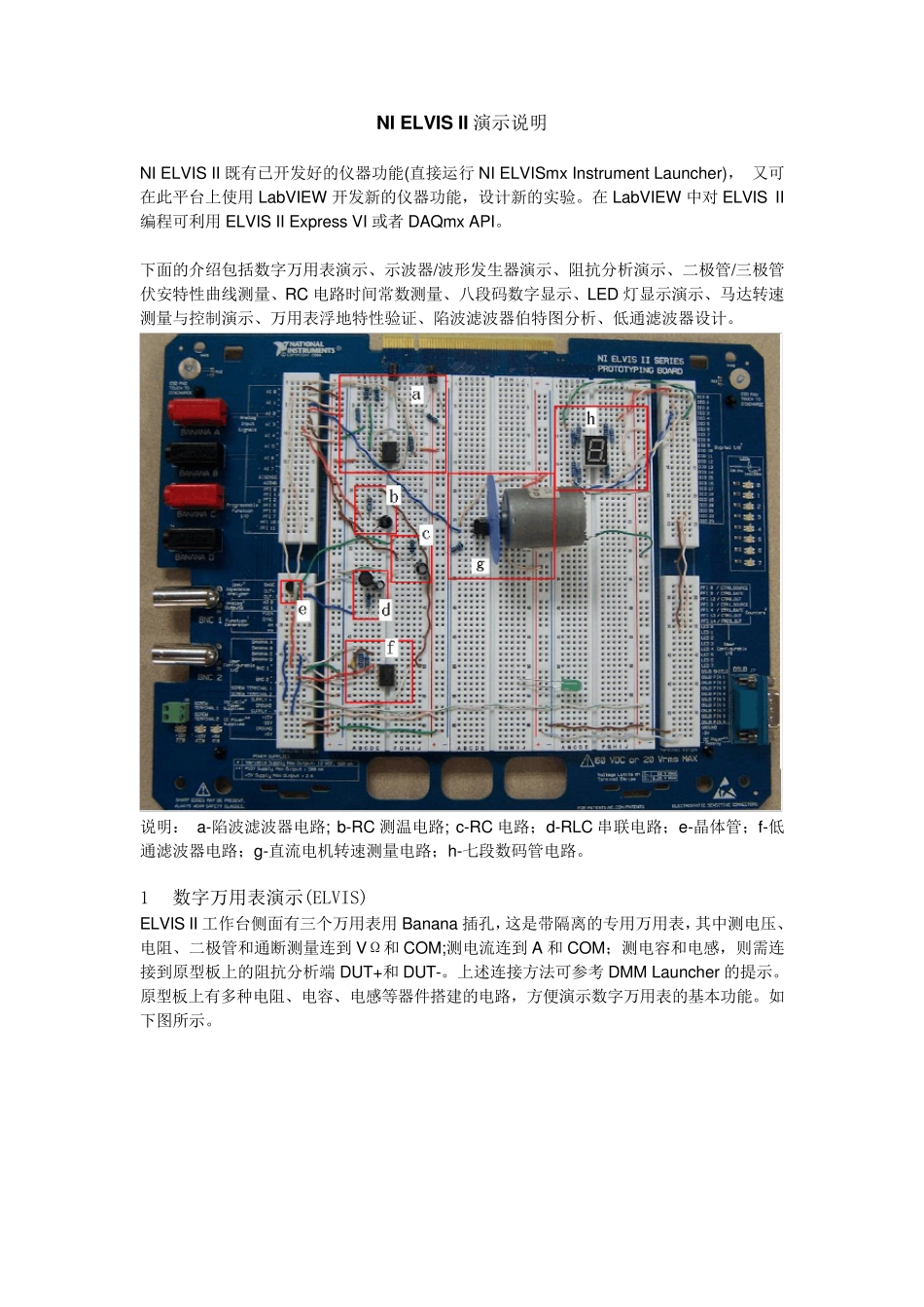

ELVISII体验指导1.2_第1页
1/16

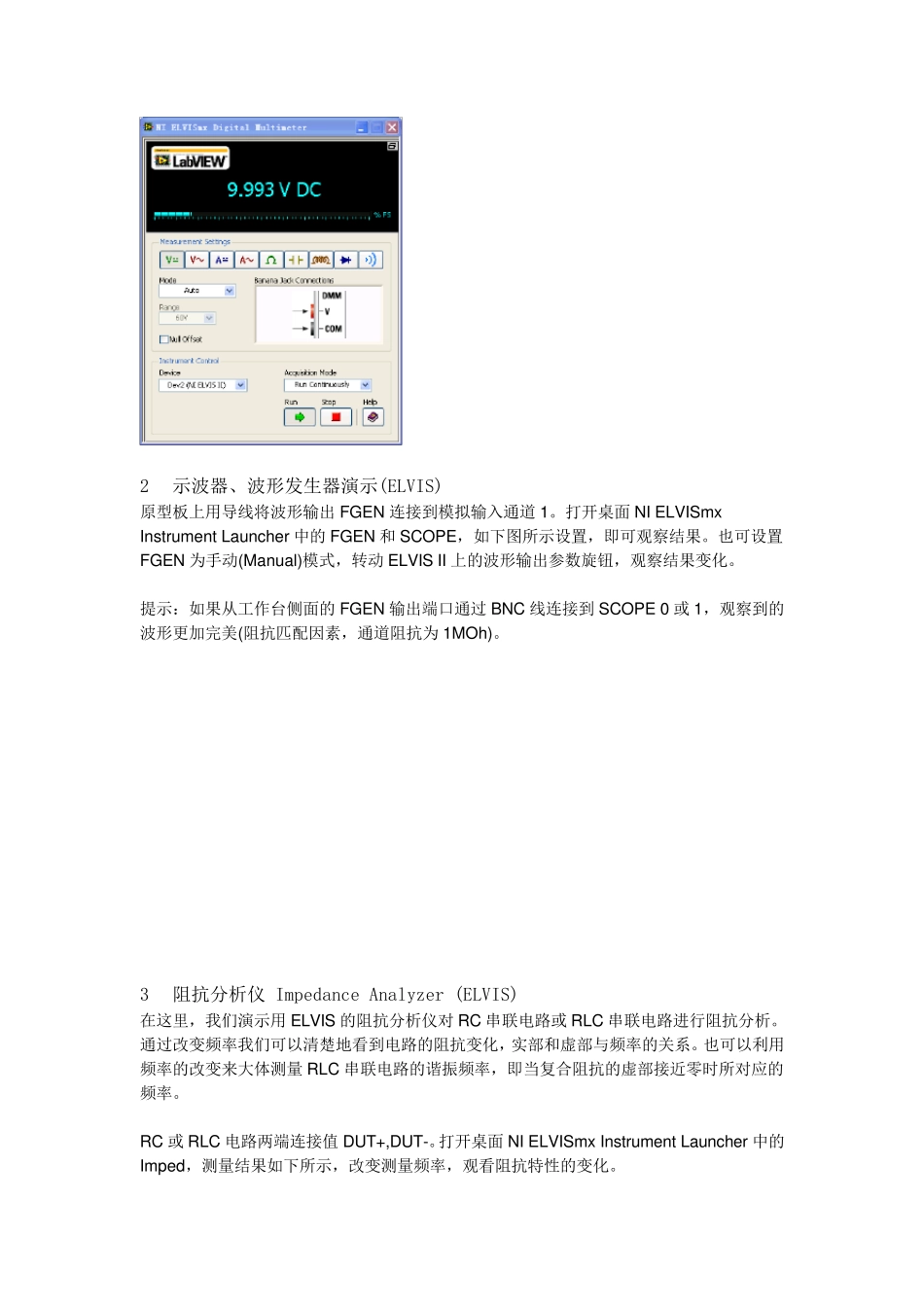

ELVISII体验指导1.2_第2页
2/16

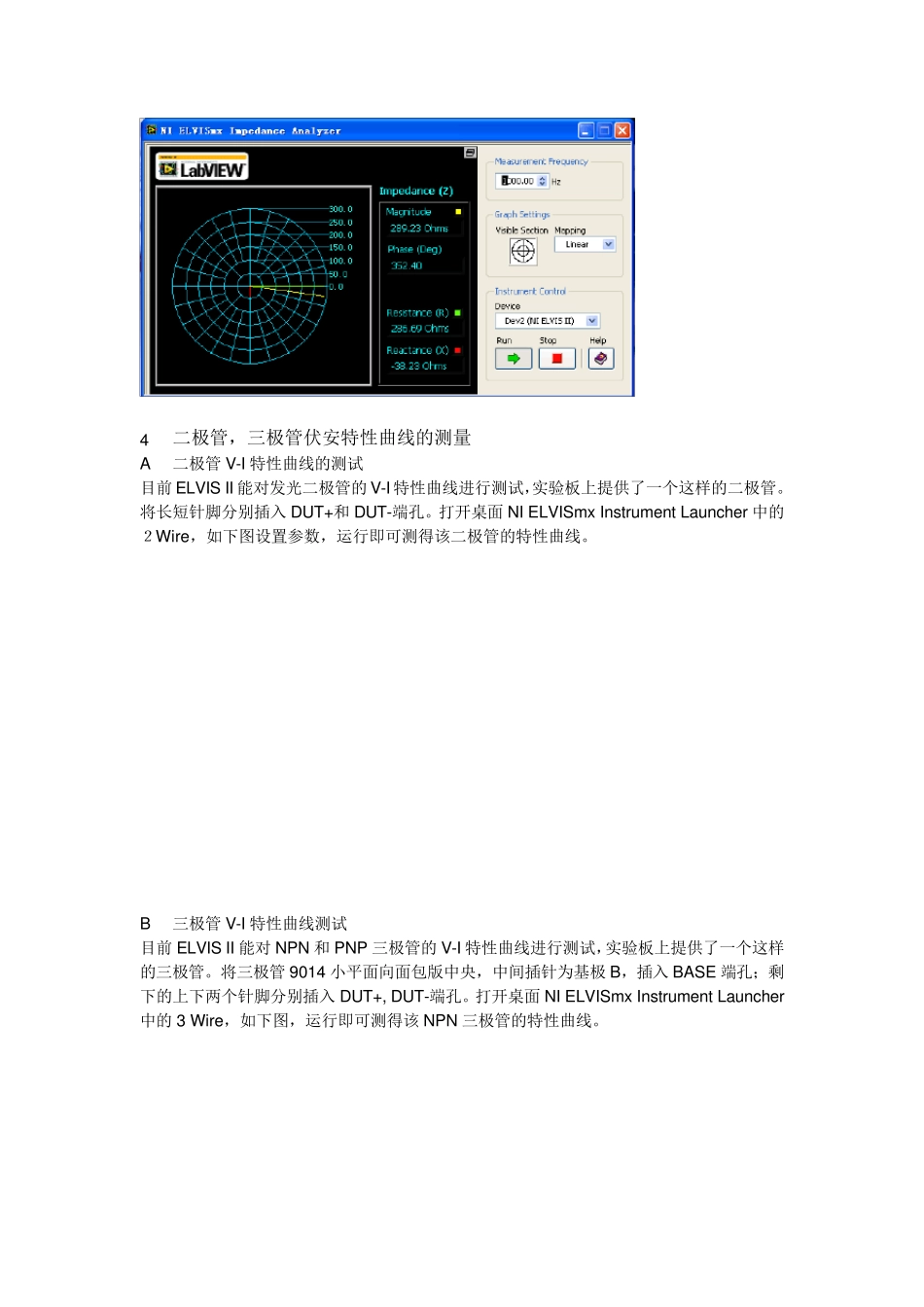

ELVISII体验指导1.2_第3页
3/16
NI ELVIS II 演示说明 NI ELVIS II 既有已开发好的仪器功能(直接运行NI ELVISmx Instrument Launcher), 又可在此平台上使用LabVIEW 开发新的仪器功能,设计新的实验。在LabVIEW 中对ELVIS II编程可利用ELVIS II Express VI 或者DAQmx API。 下面的介绍包括数字万用表演示、示波器/波形发生器演示、阻抗分析演示、二极管/三极管伏安特性曲线测量、RC 电路时间常数测量、八段码数字显示、LED 灯显示演示、马达转速测量与控制演示、万用表浮地特性验证、陷波滤波器伯特图分析、低通滤波器设计。 说明: a-陷波滤波器电路; b-RC 测温电路; c-RC 电路;d-RLC 串联电路;e-晶体管;f-低通滤波器电路;g-直流电机转速测量电路;h-七段数码管电路。 1 数字万用表演示(ELVIS) ELVIS II 工作台侧面有三个万用表用Banana 插孔,这是带隔离的专用万用表,其中测电压、电阻、二极管和通断测量连到VΩ和COM;测电流连到A 和COM;测电容和电感,则需连接到原型板上的阻抗分析端 DUT+和DUT-。上述连接方法可参考 DMM Launcher 的提示。 原型板上有多种电阻、电容、电感等器件搭建的电路,方便演示数字万用表的基本功能。如下图所示。 2 示波器、波形发生器演示(ELVIS) 原型板上用导线将波形输出 FGEN 连接到模拟输入通道 1。打开桌面 NI ELVISmx Instrument Launcher 中的 FGEN 和 SCOPE,如下图所示设置,即可观察结果。也可设置FGEN 为手动(Manual)模式,转动 ELVIS II 上的波形输出参数旋钮,观察结果变化。 提示:如果从工作台侧面的 FGEN 输出端口通过 BNC 线连接到 SCOPE 0 或 1,观察到的波形更加完美(阻抗匹配因素,通道阻抗为 1MOh)。 3 阻抗分析仪 Impedance Analyzer (ELVIS) 在这里,我们演示用 ELVIS 的阻抗分析仪对 RC 串联电路或 RLC 串联电路进行阻抗分析。通过改变频率我们可以清楚地看到电路的阻抗变化,实部和虚部与频率的关系。也可以利用频率的改变来大体测量 RLC 串联电路的谐振频率,即当复合阻抗的虚部接近零时所对应的频率。 RC 或 RLC 电路两端连接值 DUT+,DUT-。打开桌面 NI ELVISmx Instrument Launcher 中的Imped,测量结果如下所示,改变测量频率,观看阻抗特性的变化。 4 二极管,三极管伏安特性曲线的测量 A 二极管V-I 特性曲线的测试 目前ELVIS II 能对发光二极管的V-I 特性曲线进行测试,实验板上提供了一个这样的二极...
