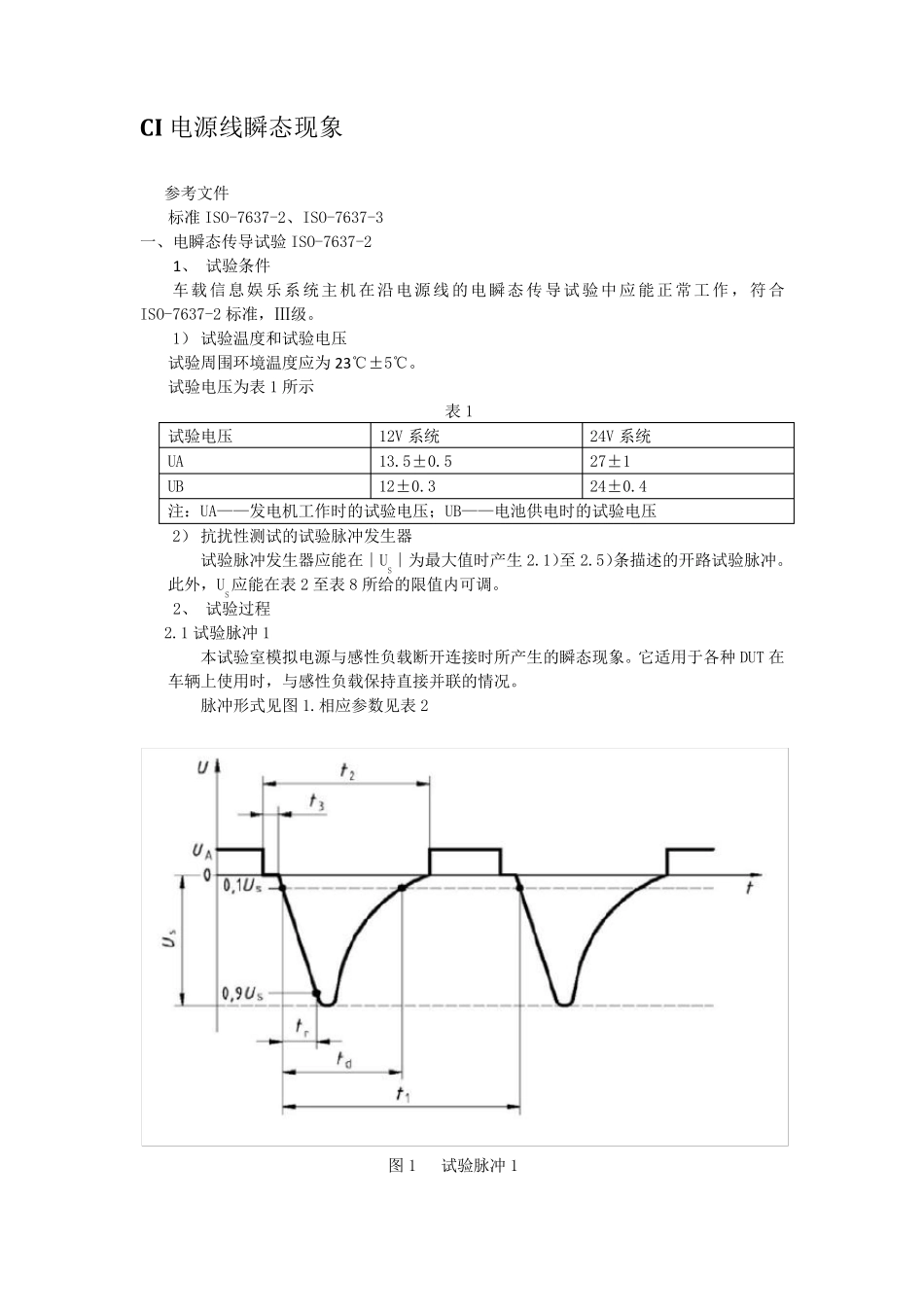

ESD 静电放电 1、 参考文件 标准GB/T19951-2005 2、 ESD 模拟器 a）电压范围：-25Kv~+25Kv b）电容：330pF±10%,150pF±10%(两个放电端) c）电阻：2000Ω±10% d）上升沿时间： 1）直接接触，0.7ns~1ns（2Ω负载时）；（通用为≤1ns） 2）空气放电，≤5ns（2Ω负载时）；（通用为≤20ns） 测试期间，使周围环境温度保持在（23±3）℃，相对湿度为 30%-60%（首选 20℃和30%的相对湿度）。 3、 ESD,设备工作时的测试（通电状态） 接触放电法（接触放电端）和 330Pf 的电容 空气放电法（空气放电端）和 330Pf 的电容 DUT 可以按照表 1 的规定发生功能偏移。 需要在测试之前和测试完成后对 DUT I/O 的参数值（例如：阻抗，电容，泄漏电流等）进行确认。如果测试完成以后，参数值超过其规定范围，则该 DUT 为非兼容性。 表 1 静电放电抗扰性要求（通电模式） 放电 放电功能要求 电路 序号 类型 等级（kV） 1 空气式 ±4 不允许偏差 对于安装在客车车厢中的元器件，使用： C = 330 Pf R = 2 kΩ 2 接触式 ±4 不允许偏差 3 空气式 ±6 不允许偏差 4 接触式 ±6 允许瞬间自我恢复的偏移 5 空气式 ±8 允许瞬间自我恢复的偏移 6 接触式 ±8 允许瞬间自我恢复的偏移 7 空气式 ±15 允许瞬间自我恢复的偏移 各放电试验点在每种电压等级下承受至少 3 次正电压放电和 3 次负电压放电，放电间隔最少 5s. 在每种电压等级下，设备的放电试验点先承受一种极性的放电试验，再承受反极性的放电试验。 在每连续 3 次放电试验期间和之后，检验被试设备是否符合所有使用功能的要求。 CI电源线瞬态现象 参考文件 标准ISO-7637-2、ISO-7637-3 一、电瞬态传导试验ISO-7637-2 1、 试验条件 车载信息娱乐系统主机在沿电源线的电瞬态传导试验中应能正常工作，符合ISO-7637-2 标准，Ⅲ级。 1） 试验温度和试验电压 试验周围环境温度应为23℃±5℃。 试验电压为表 1 所示 表 1 试验电压 12V 系统 24V 系统 UA 13.5±0.5 27±1 UB 12±0.3 24±0.4 注：UA——发电机工作时的试验电压；UB——电池供电时的试验电压 2） 抗扰性测试的试验脉冲发生器 试验脉冲发生器应能在∣US∣为最大值时产生 2.1）至 2.5）条描述的开路试验脉冲。此外，US应能在表 2 至表 8 所给的限值内可调。 2、 试验过程 2.1 试验脉冲 1 本试验室模拟电源与感性负载断...
