EMC测量方法介绍

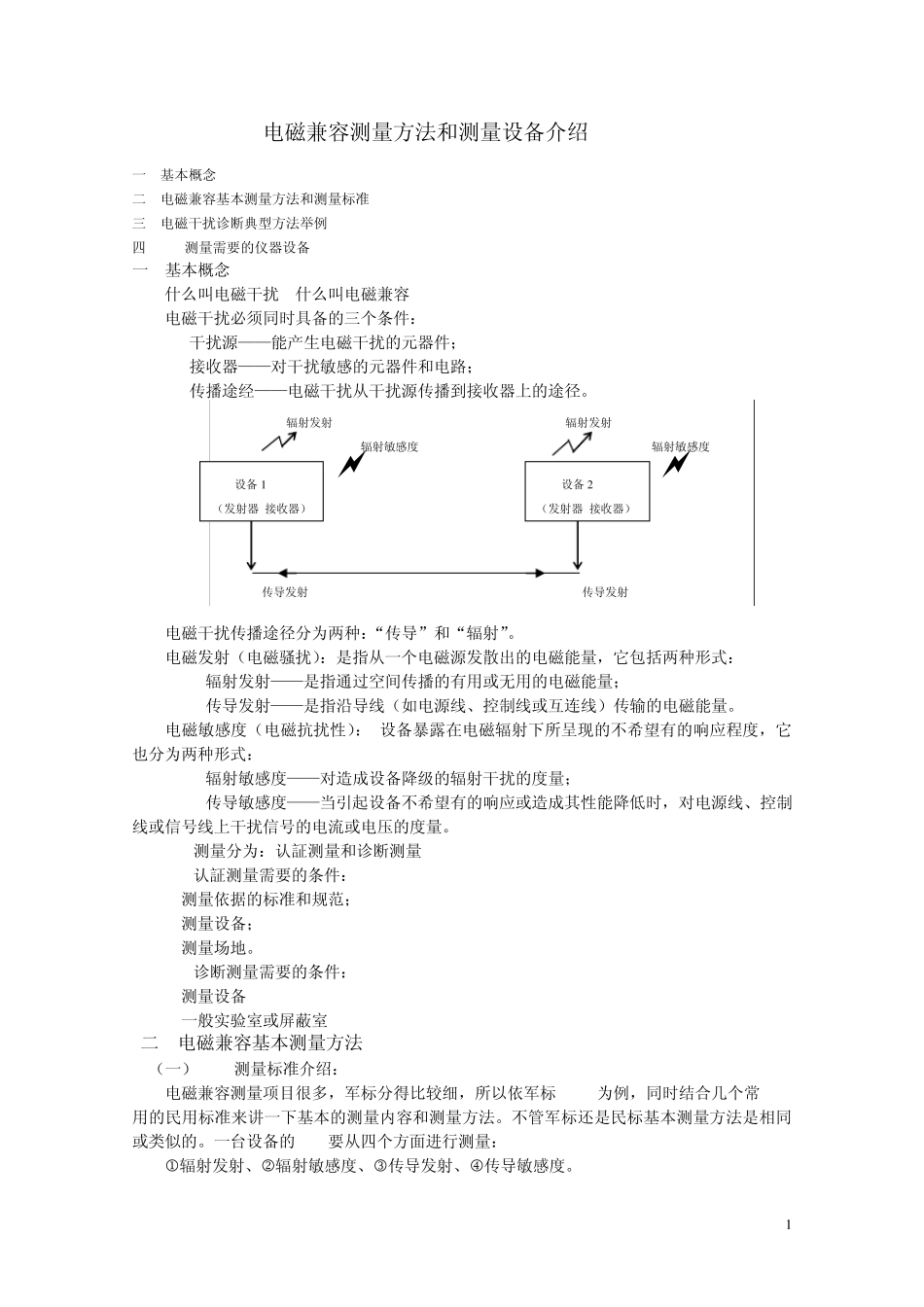

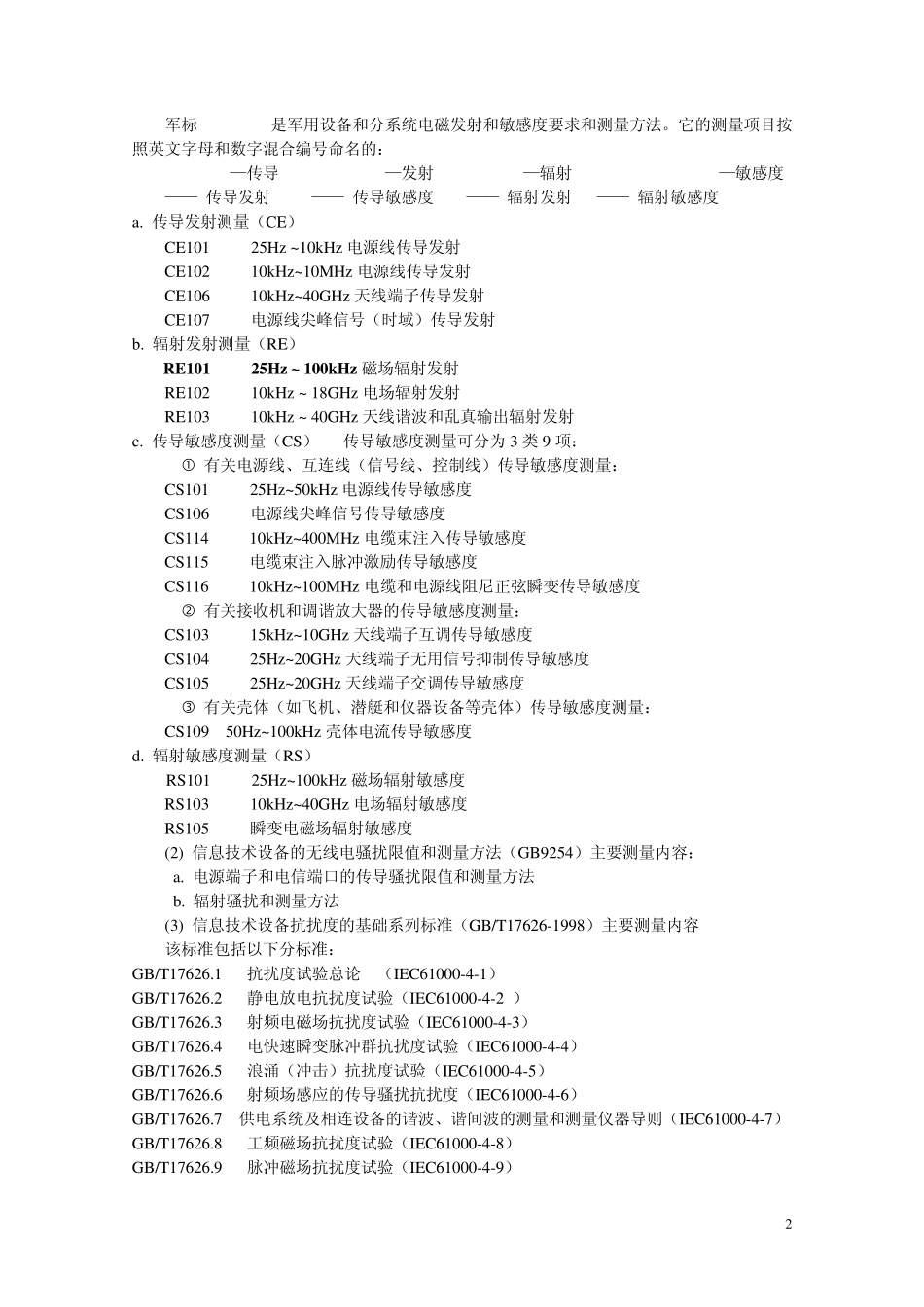

1 电磁兼容测量方法和测量设备介绍 2004.3.24 一 基本概念 二 电磁兼容基本测量方法和测量标准 三 电磁干扰诊断典型方法举例 四 EMC测量需要的仪器设备 一 基本概念 什么叫电磁干扰 ?什么叫电磁兼容(EMC)? 电磁干扰必须同时具备的三个条件： a. 干扰源——能产生电磁干扰的元器件； b. 接收器——对干扰敏感的元器件和电路； c. 传播途经——电磁干扰从干扰源传播到接收器上的途径。 电磁干扰传播途径分为两种：“传导”和“辐射”。 电磁发射（电磁骚扰）：是指从一个电磁源发散出的电磁能量，它包括两种形式： a. 辐射发射——是指通过空间传播的有用或无用的电磁能量； b. 传导发射——是指沿导线（如电源线、控制线或互连线）传输的电磁能量。 电磁敏感度（电磁抗扰性）： 设备暴露在电磁辐射下所呈现的不希望有的响应程度，它也分为两种形式： a. 辐射敏感度——对造成设备降级的辐射干扰的度量； b. 传导敏感度——当引起设备不希望有的响应或造成其性能降低时，对电源线、控制线或信号线上干扰信号的电流或电压的度量。 EMC测量分为：认証测量和诊断测量 EMC认証测量需要的条件： 1.测量依据的标准和规范； 2.测量设备； 3.测量场地。 EMC诊断测量需要的条件： 1.测量设备 2.一般实验室或屏蔽室 二 电磁兼容基本测量方法 （一） EMC测量标准介绍： 电磁兼容测量项目很多，军标分得比较细，所以依军标152A为例，同时结合几个常 用的民用标准来讲一下基本的测量内容和测量方法。不管军标还是民标基本测量方法是相同或类似的。一台设备的EMC要从四个方面进行测量： 辐射发射、辐射敏感度、传导发射、传导敏感度。 辐射发射 辐射发射 辐射敏感度 辐射敏感度   传导发射 传导发射 设备1 （发射器/接收器） 设备2 （发射器/接收器） 2 军标GJB152A是军用设备和分系统电磁发射和敏感度要求和测量方法。它的测量项目按照英文字母和数字混合编号命名的： C(conduct)—传导, E(emission)—发射, R(radiat)—辐射,S(susceptibility)—敏感度 CE—— 传导发射 CS—— 传导敏感度 RE—— 辐射发射 RS—— 辐射敏感度 a. 传导发射测量（CE） CE101 25Hz ~10kHz 电源线传导发射 CE102 10kHz~10MHz 电源线传导发射 CE106 10kHz~40GHz 天线端子传导发射 CE107 电源线尖峰信号（时域）传导发射 b. 辐射发射测量（RE） RE101 25Hz ~ 100kHz 磁场辐...
