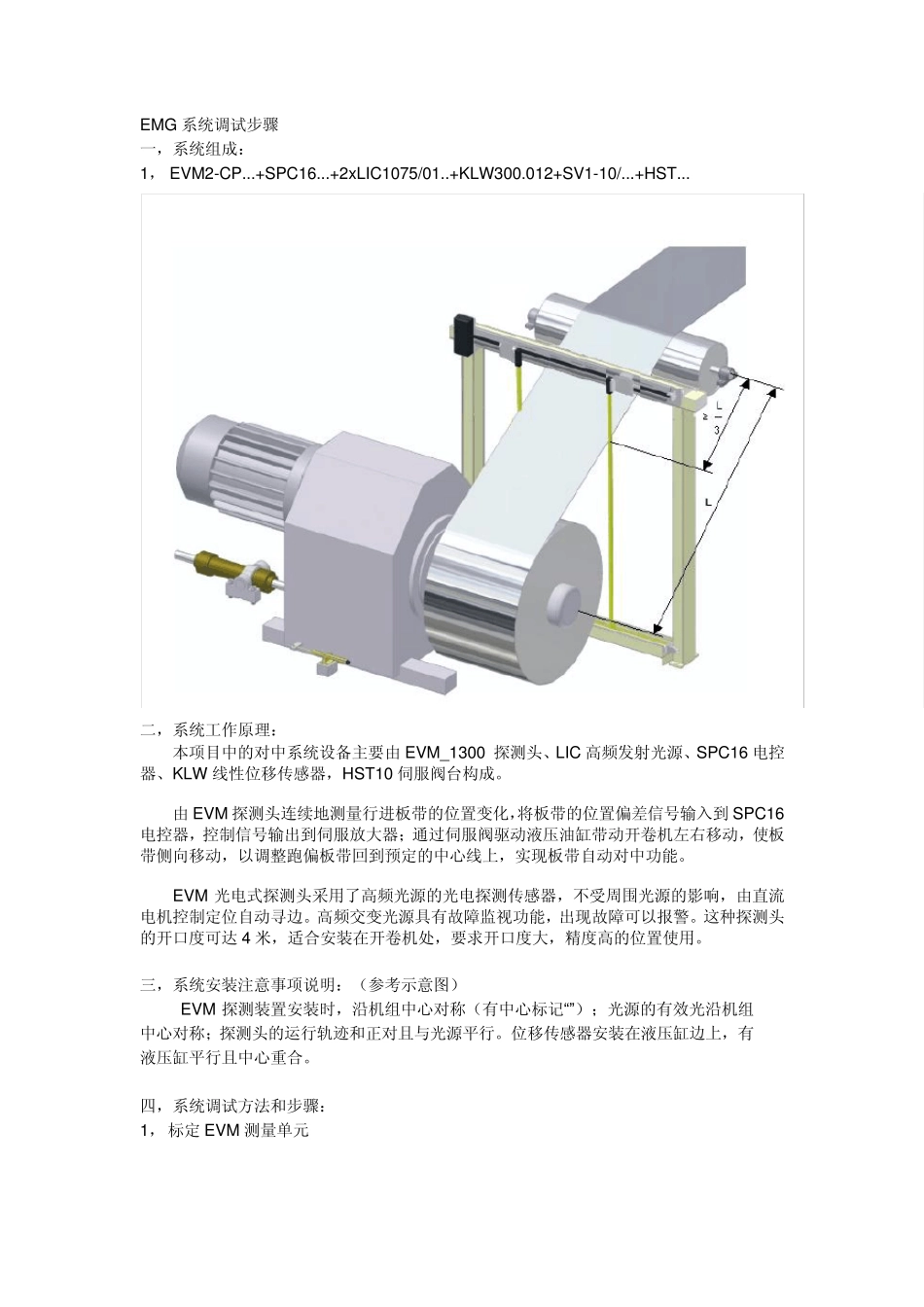

EMGEVM系统调试步骤_第1页
1/7

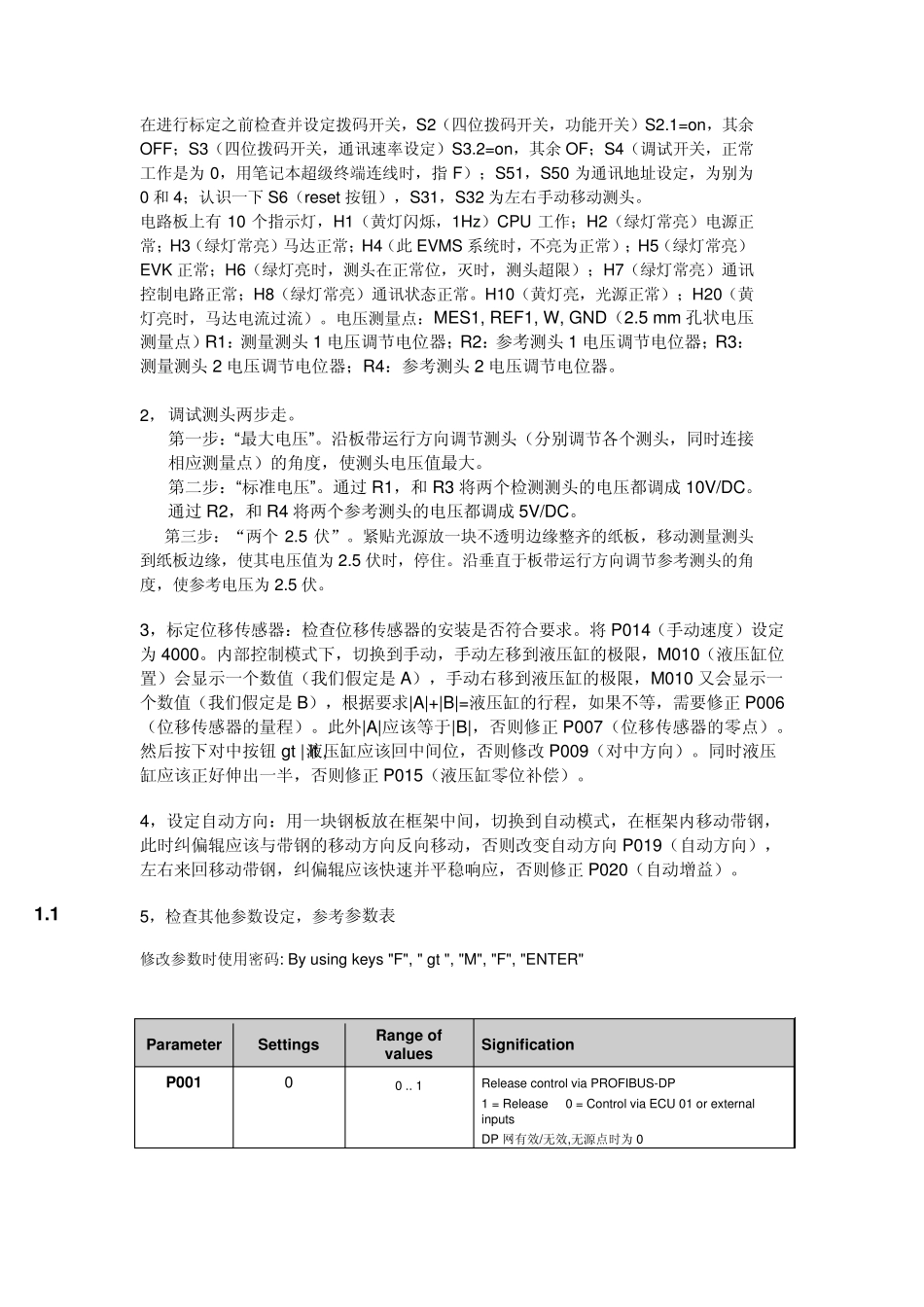

EMGEVM系统调试步骤_第2页
2/7
EMGEVM系统调试步骤_第3页
3/7
EMG 系统调试步骤 一,系统组成: 1, EVM2-CP...+SPC16...+2xLIC1075/01..+KLW300.012+SV1-10/...+HST... 二,系统工作原理: 本项目中的对中系统设备主要由EVM_1300 探测头、LIC 高频发射光源、SPC16 电控器、KLW 线性位移传感器,HST10 伺服阀台构成。 由EVM 探测头连续地测量行进板带的位置变化,将板带的位置偏差信号输入到 SPC16电控器,控制信号输出到伺服放大器;通过伺服阀驱动液压油缸带动开卷机左右移动,使板带侧向移动,以调整跑偏板带回到预定的中心线上,实现板带自动对中功能。 EVM 光电式探测头采用了高频光源的光电探测传感器,不受周围光源的影响,由直流电机控制定位自动寻边。高频交变光源具有故障监视功能,出现故障可以报警。这种探测头的开口度可达 4 米,适合安装在开卷机处,要求开口度大,精度高的位置使用。 三,系统安装注意事项说明:(参考示意图) EVM 探测装置安装时,沿机组中心对称(有中心标记“”);光源的有效光沿机组中心对称;探测头的运行轨迹和正对且与光源平行。位移传感器安装在液压缸边上,有液压缸平行且中心重合。 四,系统调试方法和步骤: 1, 标定 EVM 测量单元 在进行标定之前检查并设定拨码开关,S2(四位拨码开关,功能开关)S2.1=on,其余OFF;S3(四位拨码开关,通讯速率设定)S3.2=on,其余 OF;S4(调试开关,正常工作是为 0,用笔记本超级终端连线时,指 F);S51,S50 为通讯地址设定,为别为0 和 4;认识一下 S6(reset 按钮),S31,S32 为左右手动移动测头。 电路板上有 10 个指示灯,H1(黄灯闪烁,1Hz)CPU 工作;H2(绿灯常亮)电源正常;H3(绿灯常亮)马达正常;H4(此 EVMS 系统时,不亮为正常);H5(绿灯常亮)EVK 正常;H6(绿灯亮时,测头在正常位,灭时,测头超限);H7(绿灯常亮)通讯控制电路正常;H8(绿灯常亮)通讯状态正常。H10(黄灯亮,光源正常);H20(黄灯亮时,马达电流过流)。电压测量点:MES1, REF1, W, GND(2.5 mm 孔状电压测量点)R1:测量测头 1 电压调节电位器;R2:参考测头 1 电压调节电位器;R3: 测量测头 2 电压调节电位器;R4:参考测头 2 电压调节电位器。 2, 调试测头两步走。 第一步:“最大电压”。沿板带运行方向调节测头(分别调节各个测头,同时连接相应测量点)的角度,使测头电压值最大。 第二步:“标准电压”。通过 R1,和 R3 将两个检测测头的电压都调成10V...
