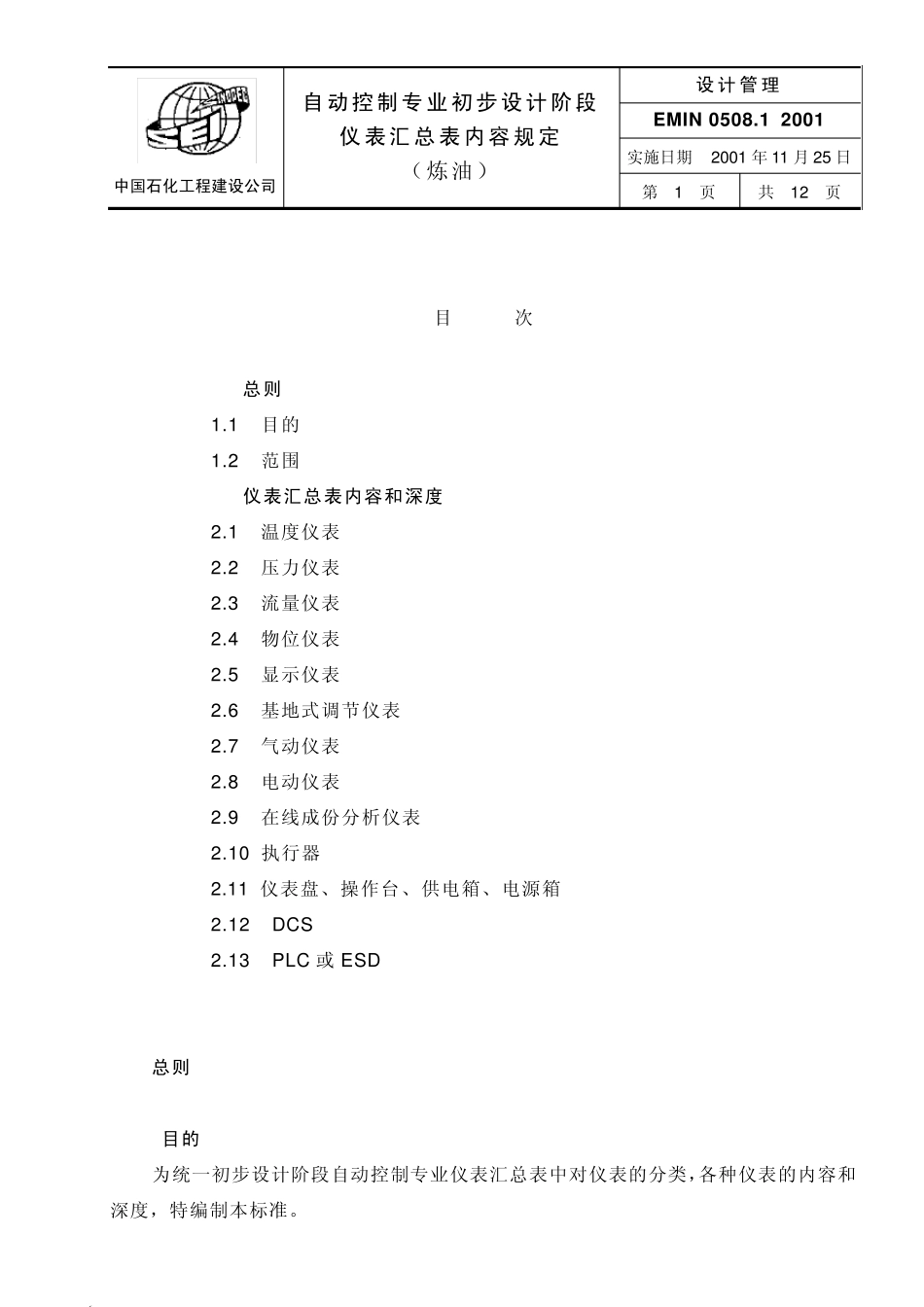

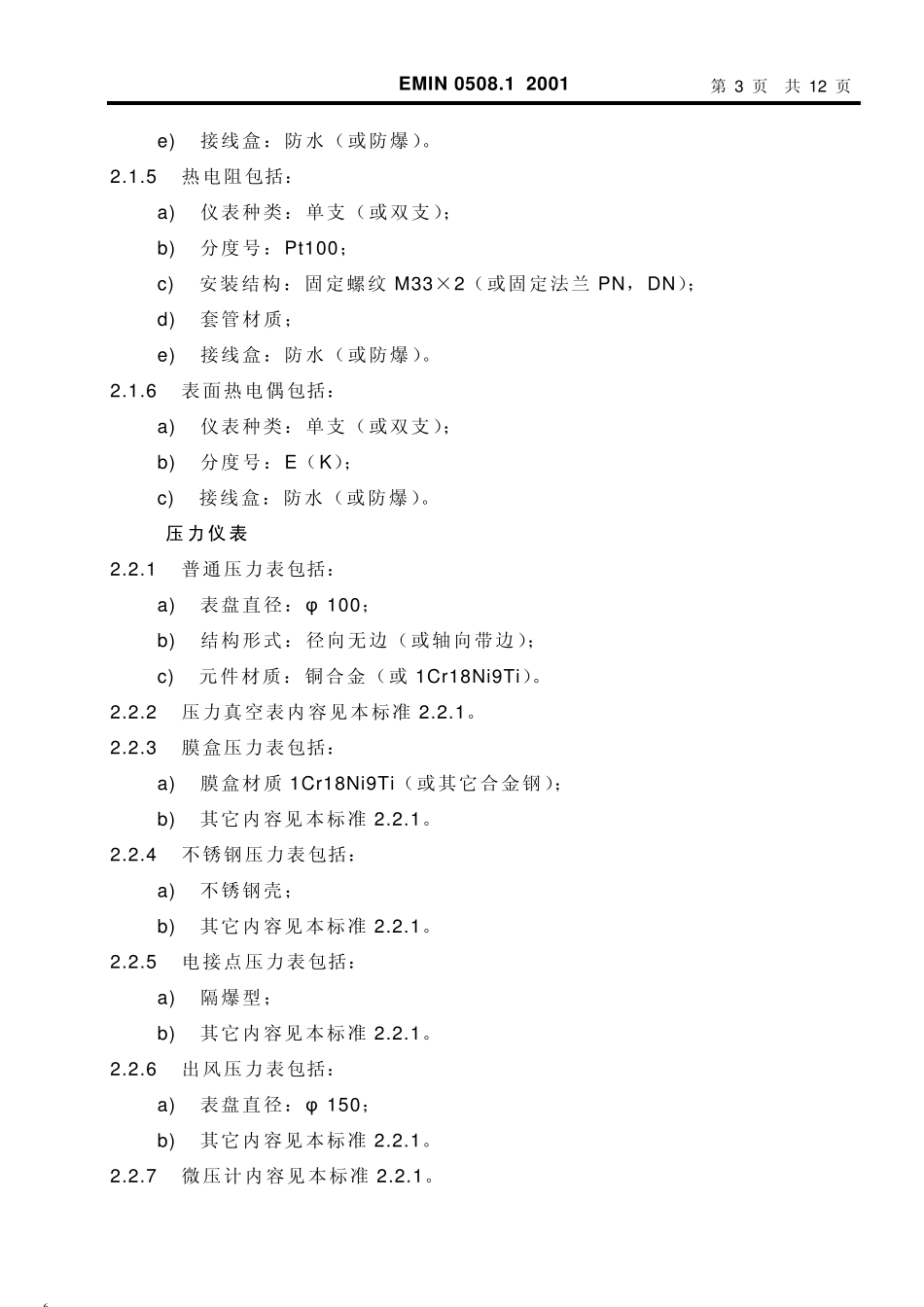

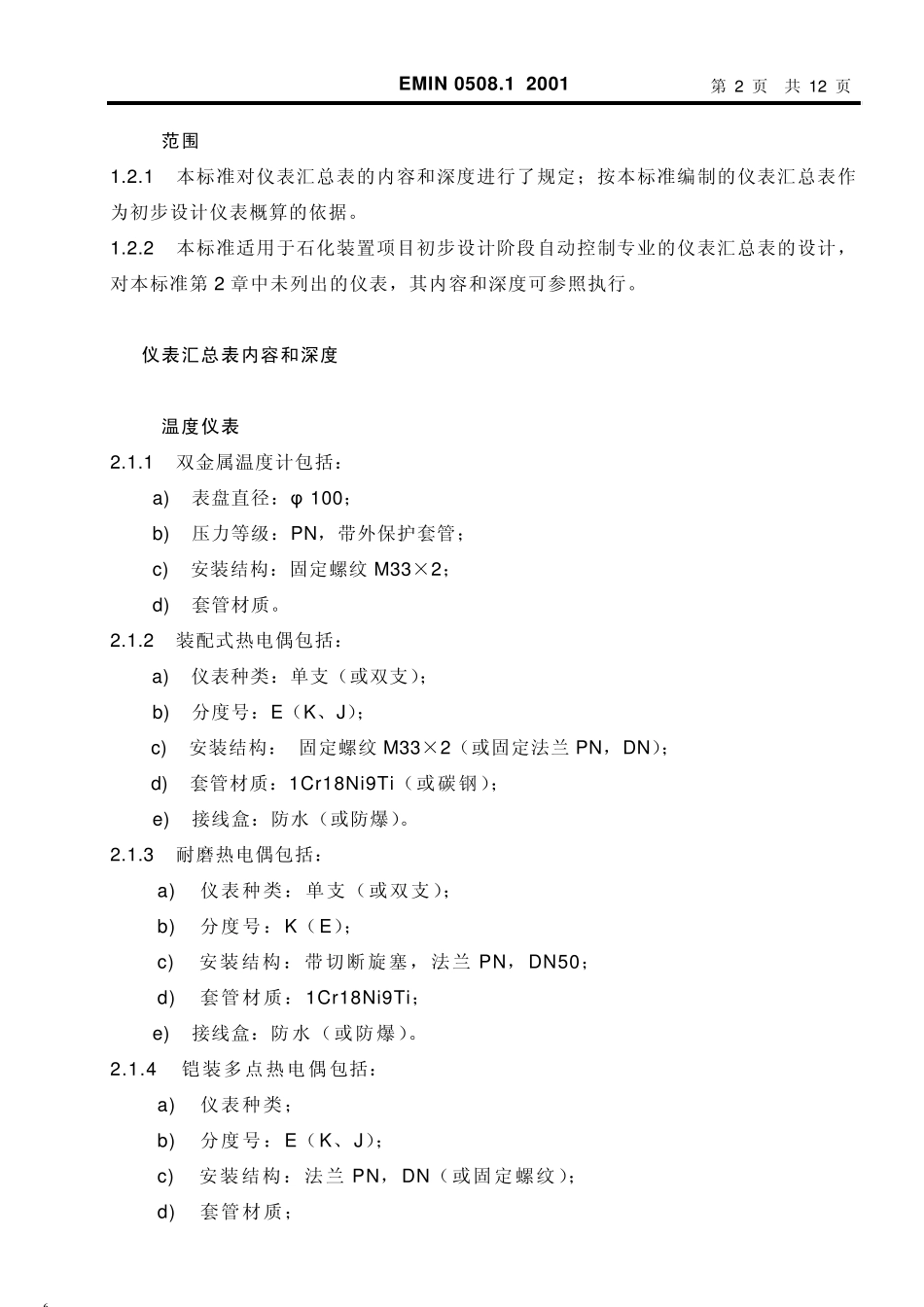

自动控制专业初步设计阶段 仪表汇总表内容规定 （炼油） 设 计 管 理 EMIN 0508.1-2001 实施日期 2001 年11 月25 日 中国石化工程建设公司 第 1 页 共 12 页 6 目 次 1 总则 1.1 目的 1.2 范围 2 仪表汇总表内容和深度 2.1 温度仪表 2.2 压力仪表 2.3 流量仪表 2.4 物位仪表 2.5 显示仪表 2.6 基地式调节仪表 2.7 气动仪表 2.8 电动仪表 2.9 在线成份分析仪表 2.10 执行器 2.11 仪表盘、操作台、供电箱、电源箱 2.12 DCS 2.13 P LC 或 ES D 1 总则 1.1 目的 为统一初步设计阶段自动控制专业仪表汇总表中对仪表的分类，各种仪表的内容和深度，特编制本标准。 EMIN 0508.1-2001 第 2 页 共 12 页 6 1.2 范围 1.2.1 本标准对仪表汇总表的内容和深度进行了规定；按本标准编制的仪表汇总表作 为初步设计仪表概算的依据。 1.2.2 本标准适用于石化装置项目初步设计阶段自动控制专业的仪表汇总表的设计，对本标准第2 章中未列出的仪表，其内容和深度可参照执行。 2 仪表汇总表内容和深度 2.1 温度仪表 2.1.1 双金属温度计包括： a) 表盘直径：φ 100； b) 压力等级：PN，带外保护套管； c) 安装结构：固定螺纹M33×2； d) 套管材质。 2.1.2 装配式热电偶包括： a) 仪表种类：单支（或双支）； b) 分度号：E（K、J）； c) 安装结构： 固定螺纹M33×2（或固定法兰 PN，DN）； d) 套管材质：1Cr 18Ni9Ti（或碳钢）； e) 接线盒：防水（或防爆）。 2.1.3 耐磨热电偶包括： a) 仪表种类：单支（或双支）； b) 分度号：K（E）； c) 安装结构：带切断旋塞，法兰 PN，DN50； d) 套管材质：1Cr 18Ni9Ti； e) 接线盒：防水（或防爆）。 2.1.4 铠装多点热电偶包括： a) 仪表种类； b) 分度号：E（K、J）； c) 安装结构：法兰 PN，DN（或固定螺纹）； d) 套管材质； EMIN 0508.1-2001 第 3 页 共 12 页 6 e) 接线盒：防水（或防爆）。 2.1.5 热电阻包括： a) 仪表种类：单支（或双支）； b) 分度号：Pt100； c) 安装结构：固定螺纹M33×2（或固定法兰 PN，DN）； d) 套管材质； e) 接线盒：防水（或防爆）。 2.1.6 表面热电偶包括： a) 仪表种类：单支（或双支）； b) 分度号：E（K）； c) 接线盒：防水（或防爆）。 2.2 压力仪表 2.2.1 普通压力表包括： a) 表盘直径：φ 100；...
