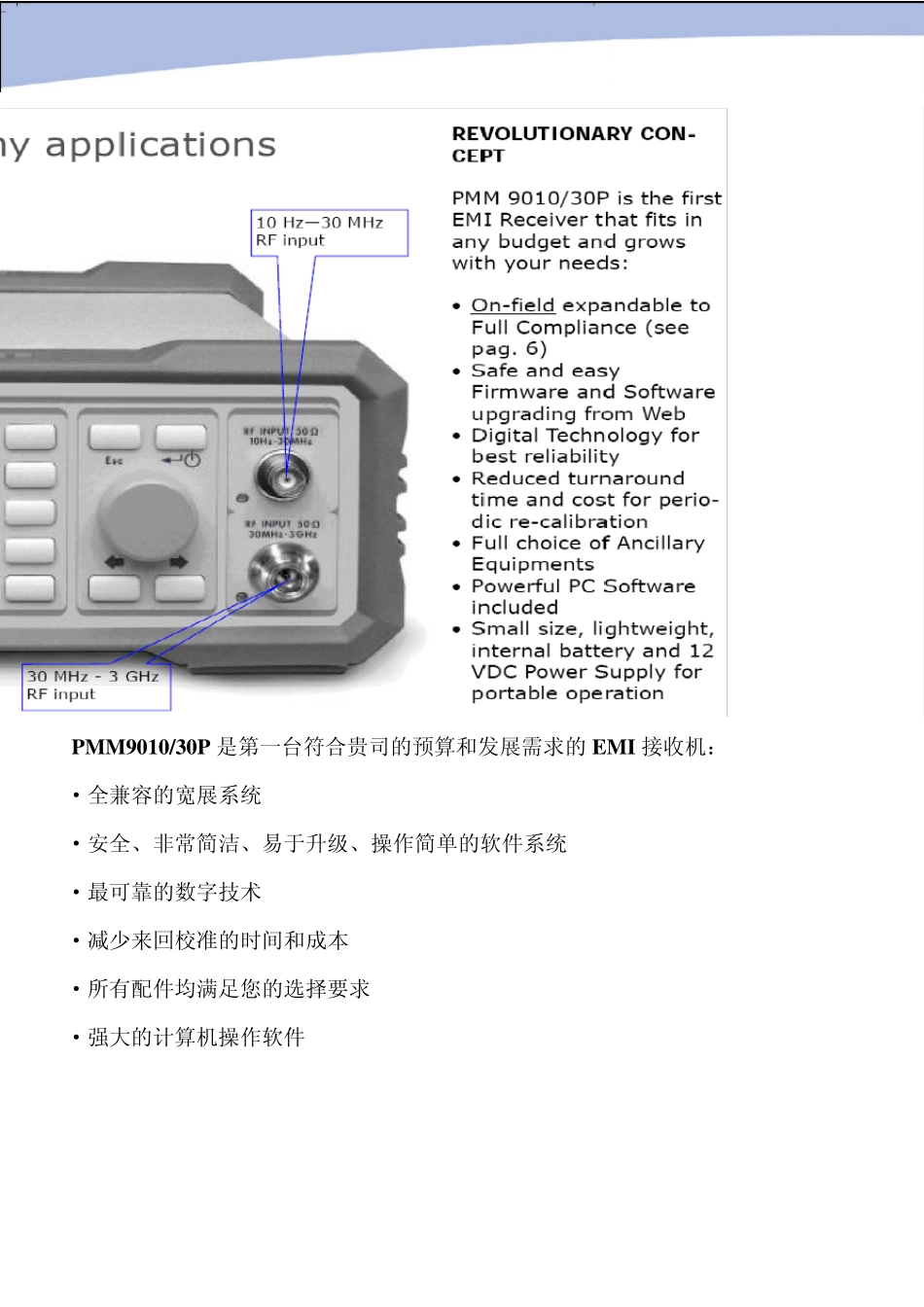

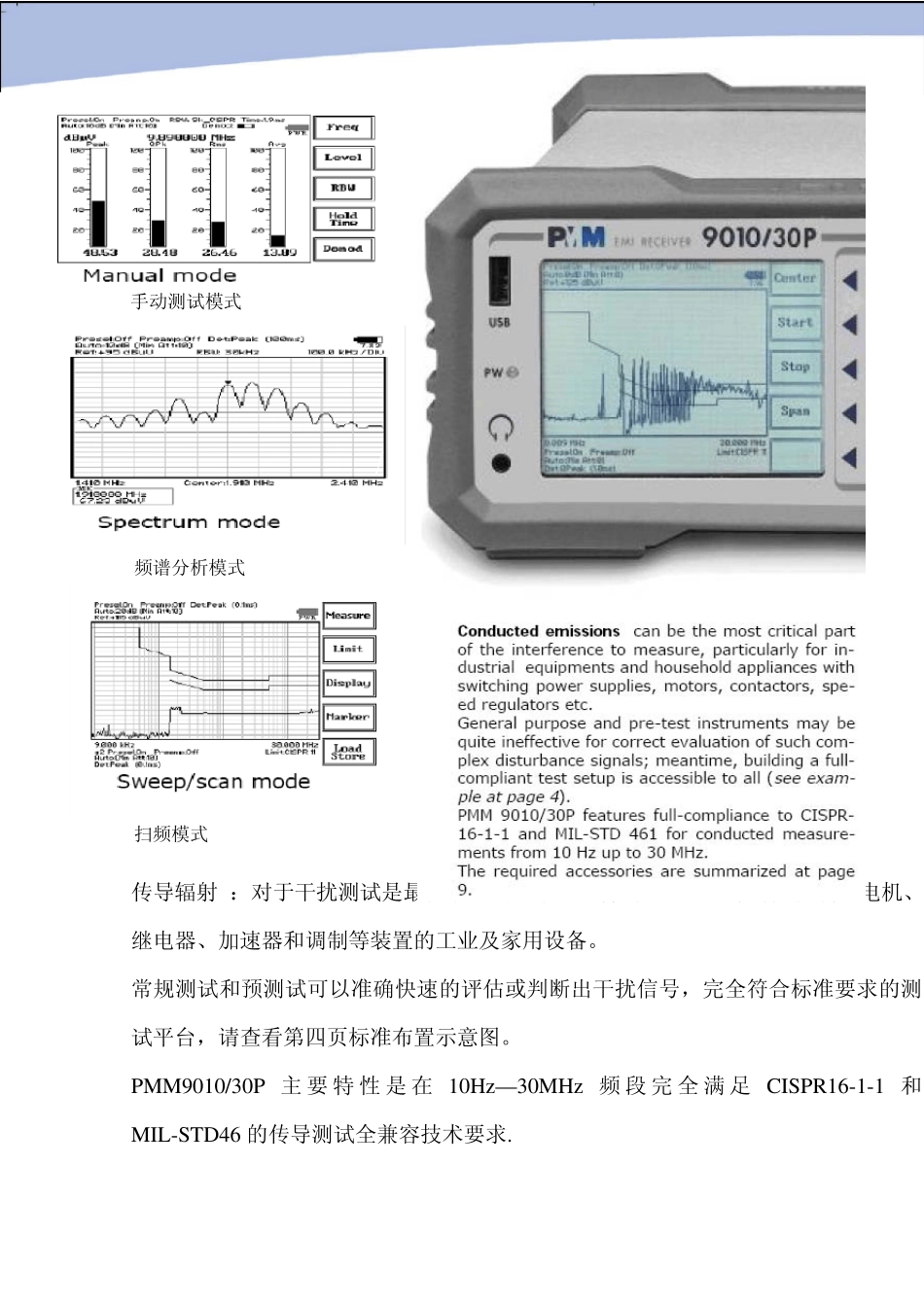

EMI 测量接收机系统 10Hz— 30MHz 完全符合CISPR 16-1-1 标准,全兼容认证级系统 30MHz3GHz 属于预兼容测试要求 预留可扩展到6GHz 完全符合CISPR16-1-1 全兼容频段 包括CISPR 标准要求的所有检波器及测试系统标准 高性能 、低成本、快速测试 手动测试模式 频谱分析模式 扫频模式 传导辐射 :对于干扰测试是最标准的测量系统,特别对于那些带开关控制、电机、继电器、加速器和调制等装置的工业及家用设备。 常规测试和预测试可以准确快速的评估或判断出干扰信号,完全符合标准要求的测试平台,请查看第四页标准布置示意图。 PMM9010/30P 主 要 特性 是在 10Hz— 30MHz 频段 完 全 满 足 CISPR16-1-1 和MIL-STD46 的传导测试全兼容技术要求. PMM9010/30P是第一台符合贵司的预算和发展需求的EMI 接收机: ·全兼容的宽展系统 ·安全、非常简洁、易于升级、操作简单的软件系统 ·最可靠的数字技术 ·减少来回校准的时间和成本 ·所有配件均满足您的选择要求 ·强大的计算机操作软件 辐射骚扰 可以依照全兼容模式设置完成辐射测试特性要求,例如依据电波暗室;然而在与测试阶段可以用相对投资较少的情况下完成(请参考第五页测试示意图)。PMM9010/30P这样的EMI 接收机可以快速、方便的完成新产品开发电磁辐射的预测试,PMM9010/30P 在高频段(30MHz— 3GHz)可以完成空间辐射的预测试的技术要求,而且这种技术特性完全符合CISPR 和 MIL-STD RBW 滤波器和检波器的要求以及未来检波器(C-AVG,RMS- AVG,APD)的标准要求,新的产品 PMM9010/30P 是基于 PMM9010 结构的基础之上,是第一台完全符合数字 EMI 接收机的技术要求。 传 导 全兼容传导辐射测试模式 参考标准 类标准 产品标准 接收机: CISPR 16-1-1 AMN(人工电源网络); 电压和电流探头 CISPR 16-1-2 IEC 61000-6-3; IEC 61000-6-4; EN… ; MIL-STD461 Interference Voltage 0.15-30MHz EN55014-CISPR14; EN55015-CISPR 15; EN55022-CISPR22 Interference Voltage 0.15-30MHz 标注:所有以上标准的更新 PMM9010/30P都具有随之跟新的特性 典型的 EMI 传导测试布置图,依照 CISPR16-1-2 的 标准要求,在实验室和一些工业中可以实现它的低 成本投资要求。 特 性 要 求 依据 CISP15/EN55015 照明类环形天线测试 - 接地要符合要求:太松或者太长的接地连接都可能导致测试不正确; ...
