EnergyPlus建立空调系统的步骤

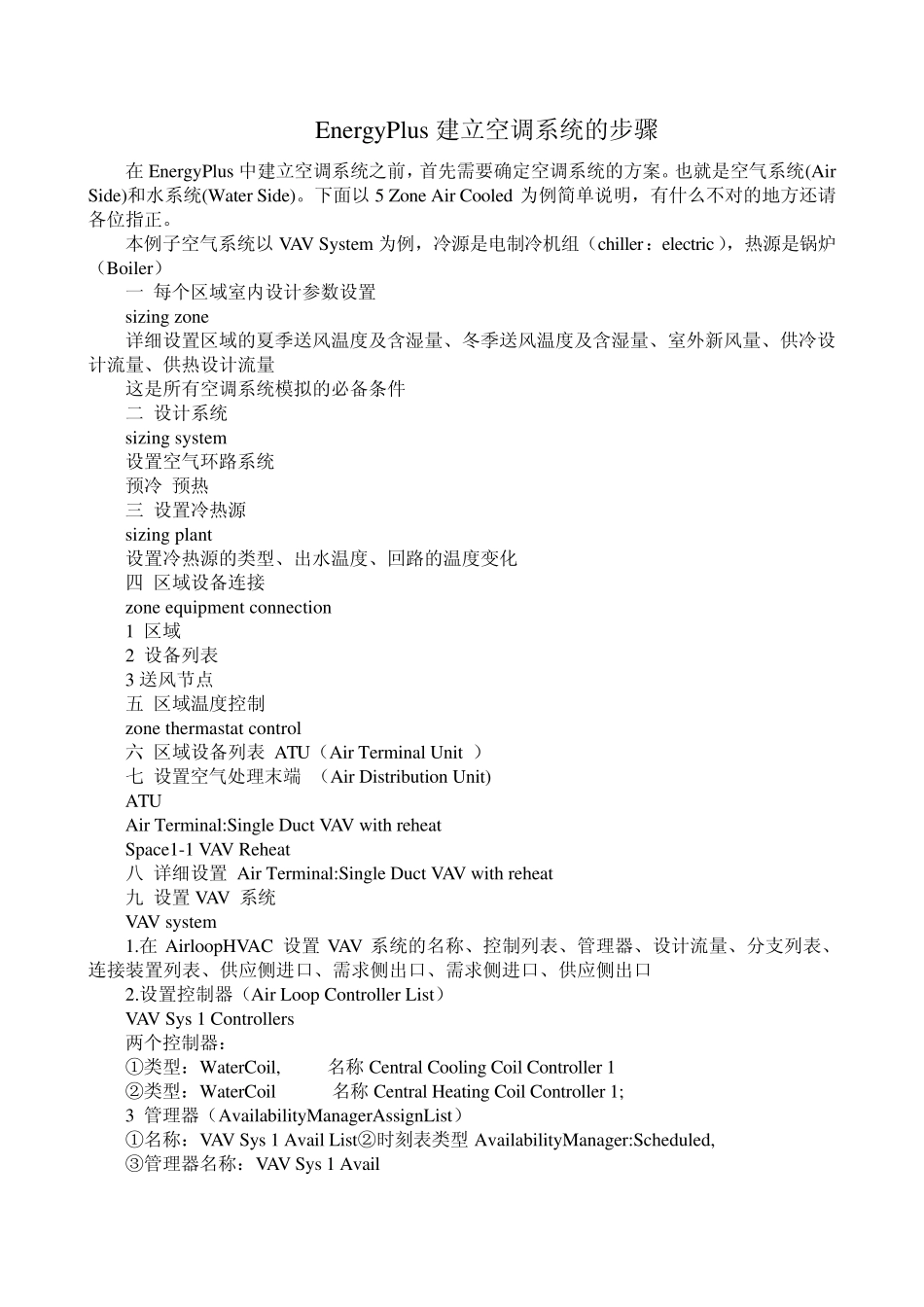

EnergyPlus 建立空调系统的步骤 在 EnergyPlus 中建立空调系统之前，首先需要确定空调系统的方案。也就是空气系统(Air Side)和水系统(Water Side)。下面以 5 Zone Air Cooled 为例简单说明，有什么不对的地方还请各位指正。 本例子空气系统以 VAV System 为例，冷源是电制冷机组（chiller：electric），热源是锅炉（Boiler） 一 每个区域室内设计参数设置 sizing zone 详细设置区域的夏季送风温度及含湿量、冬季送风温度及含湿量、室外新风量、供冷设计流量、供热设计流量 这是所有空调系统模拟的必备条件 二 设计系统 sizing system 设置空气环路系统 预冷 预热 三 设置冷热源 sizing plant 设置冷热源的类型、出水温度、回路的温度变化 四 区域设备连接 zone equipment connection 1 区域 2 设备列表 3 送风节点 五 区域温度控制 zone thermastat control 六 区域设备列表 ATU（Air Terminal Unit ） 七 设置空气处理末端 （Air Distribution Unit) ATU Air Terminal:Single Duct VAV with reheat Space1-1 VAV Reheat 八 详细设置 Air Terminal:Single Duct VAV with reheat 九 设置 VAV 系统 VAV system 1.在 AirloopHVAC 设置 VAV 系统的名称、控制列表、管理器、设计流量、分支列表、连接装置列表、供应侧进口、需求侧出口、需求侧进口、供应侧出口 2.设置控制器（Air Loop Controller List） VAV Sys 1 Controllers 两个控制器： ①类型：WaterCoil, 名称Central Cooling Coil Controller 1 ②类型：WaterCoil 名称Central Heating Coil Controller 1; 3 管理器（AvailabilityManagerAssignList） ①名称：VAV Sys 1 Avail List②时刻表类型 AvailabilityManager:Scheduled, ③管理器名称：VAV Sys 1 Avail 3.1 管理器时刻表（AvailabilityManager:Scheduled,） ①名称：VAV Sys 1 Avail ②时刻表名称：FanAvailSched 4 分支列表 （BranchList） ①列表名称：VAV Sys 1 Branches ②分支名称：VAV Sys 1 Main Branch 4.1 详细设置 VAV Sys 1 Main Branch 下面就是设置 VAV Sys 1 Main Branch 下面的各个下一级分支了 ① VAV Sys 1 Main Branch ②最大流量：Maximum Flow Rate VAV Sys 1 Main Branch 共有 4 个分支 分支 1 类型 AirLoopHVAC:OutdoorAirS...
