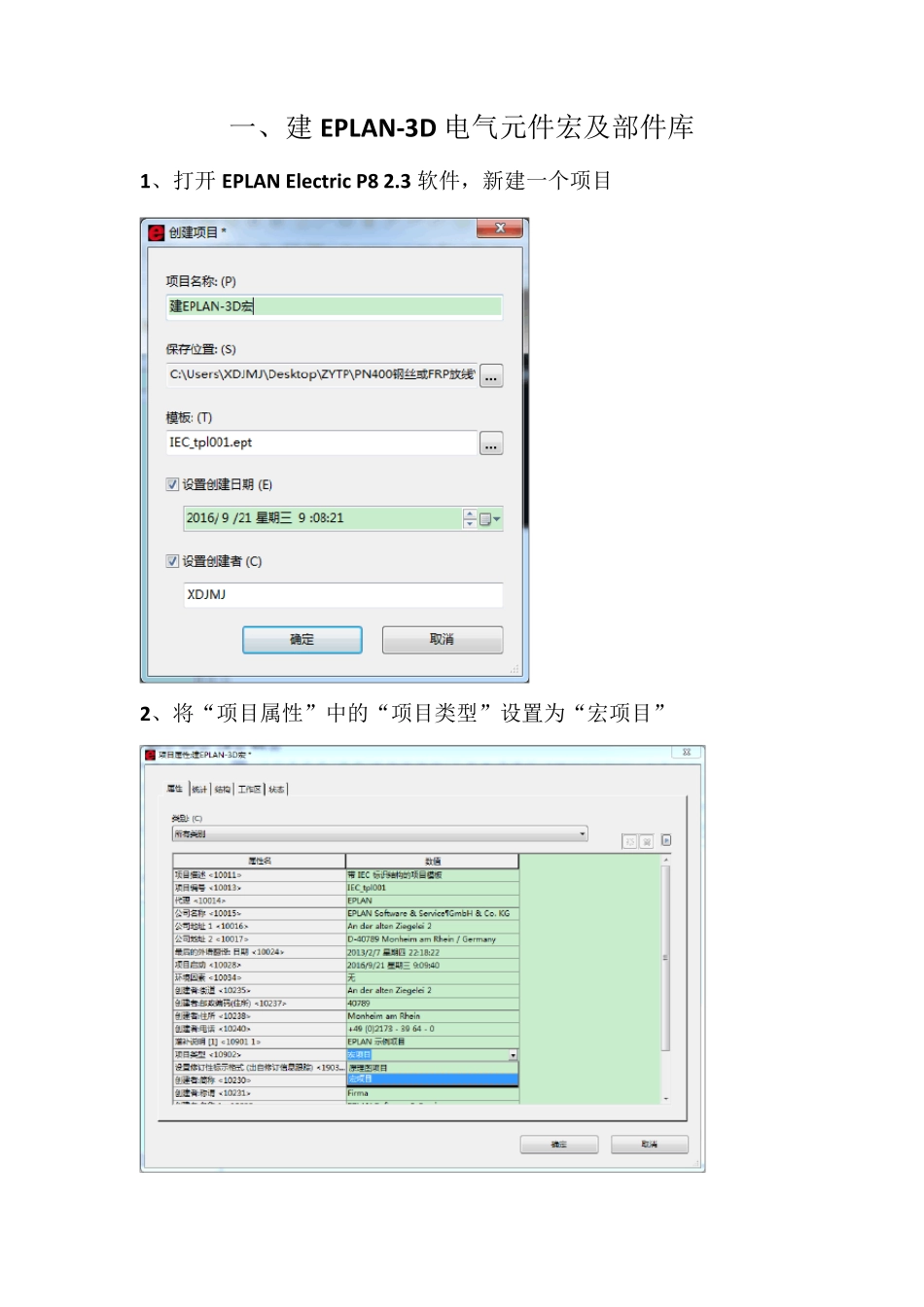

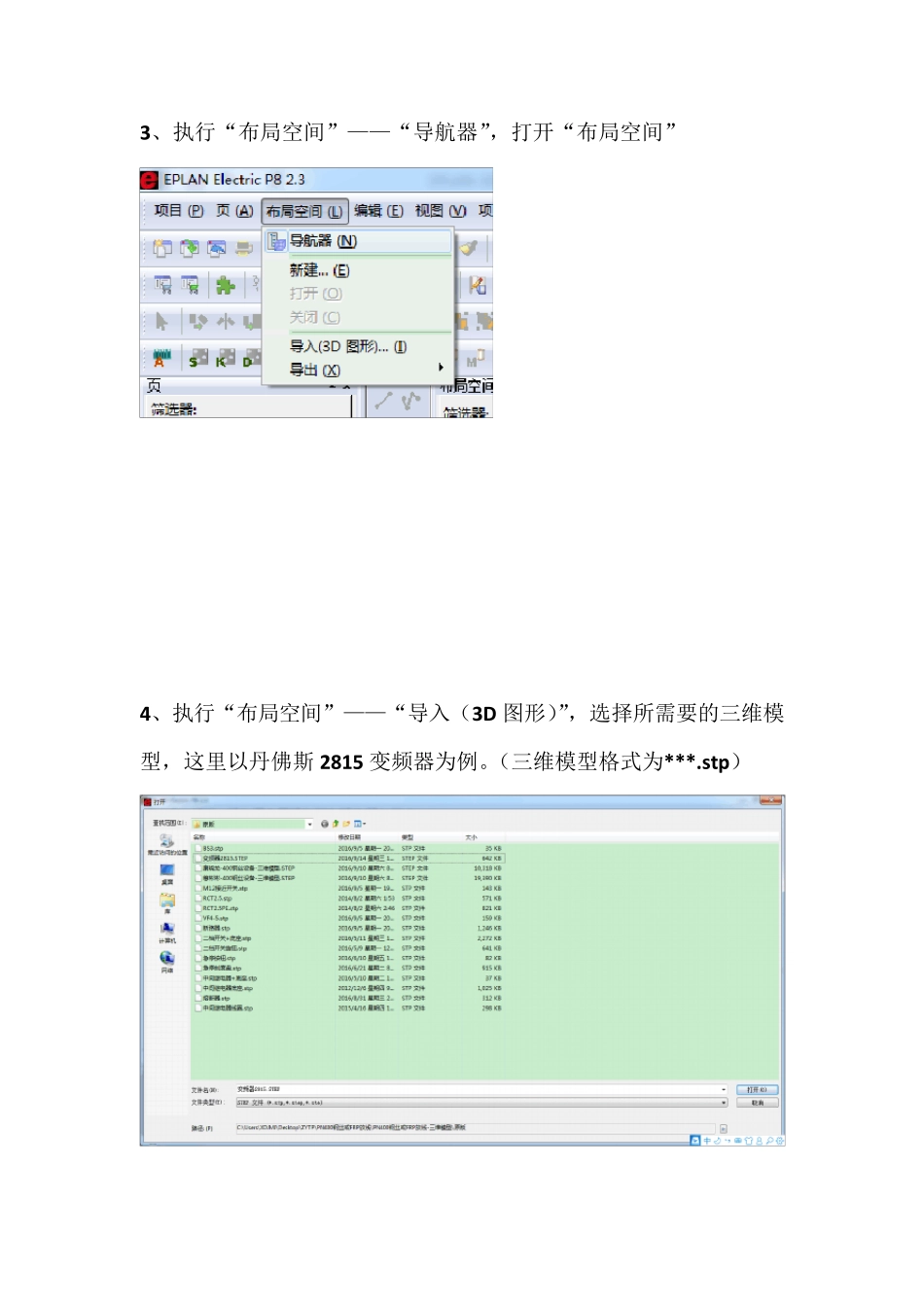

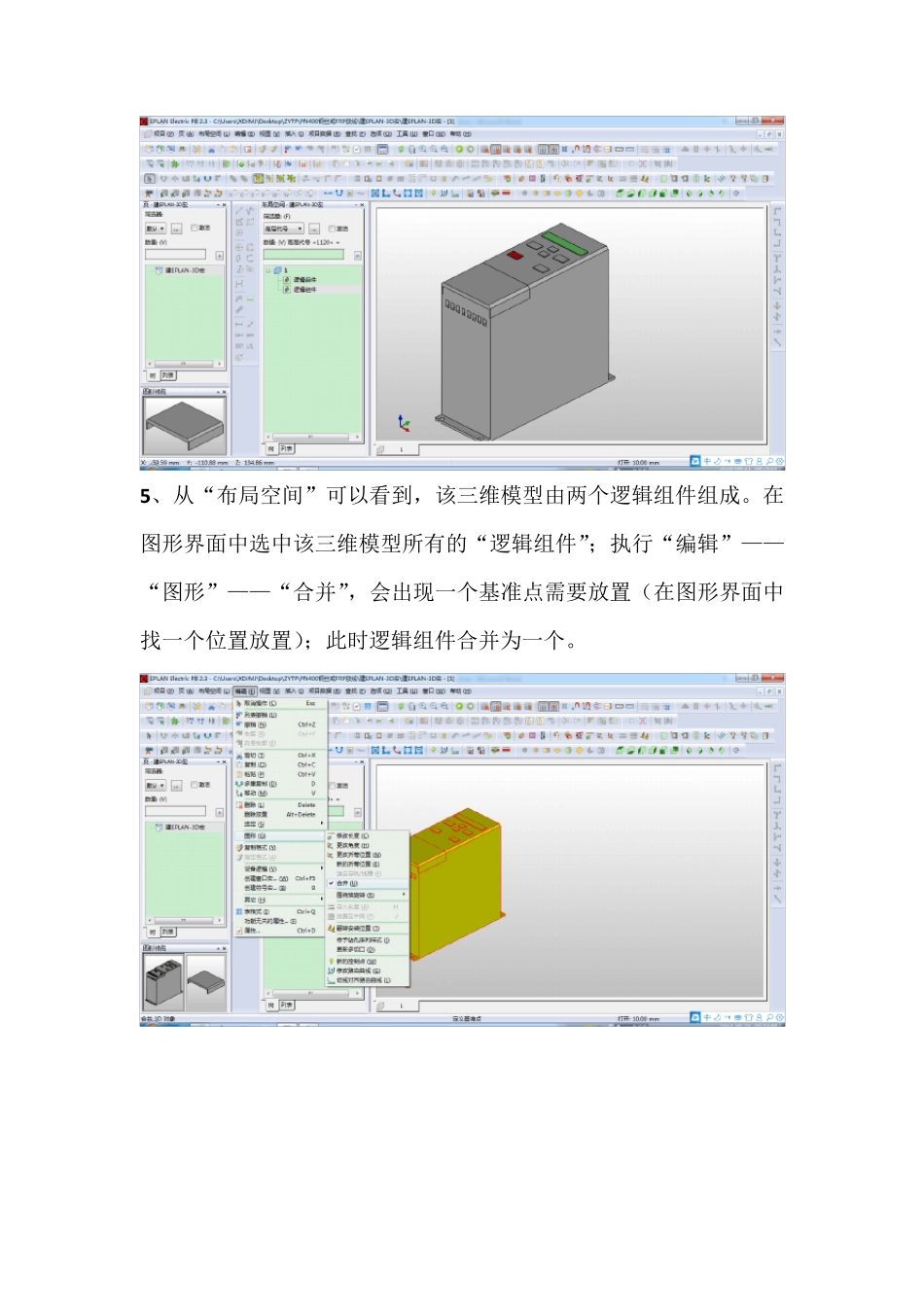

一、建EPLAN-3D 电气元件宏及部件库 1、打开EPLAN Electric P8 2.3 软件，新建一个项目 2、将“项目属性”中的“项目类型”设置为“宏项目” 3、执行“布局空间”——“导航器”，打开“布局空间” 4、执行“布局空间”——“导入（3D 图形）”，选择所需要的三维模型，这里以丹佛斯 2815 变频器为例。（三维模型格式为***.stp） 5 、从“布局空间”可以看到，该三维模型由两个逻辑组件组成。在图形界面中选中该三维模型所有的“逻辑组件”；执行“编辑”——“图形”——“合并”，会出现一个基准点需要放置（在图形界面中找一个位置放置）；此时逻辑组件合并为一个。 6 、执行“编辑”——“设备逻辑”——“放置区域”——“定义”，将变频器底面定义为放置区域（）。放置区域是和安装面（安装板）接触的面。 使用“工具栏”中的“旋转视角”，调节三维模型的视角 7 、双击三维模型，打开属性对话框，单击“格式”标签，修改透明度。 8 、执行“视图”——“连接点代号”和“连接点方向”。 9 、进行“电气连接点”定义。执行“编辑”——“设备逻辑”——“连接点排列样式”——“定义连接点”命令，在图形界面中选择（单击）电气连接点的位置，打开属性对话框。 10、在上一步中，对打开的属性对话框进行编辑，如连接点代号、连接点位置（X 位置、Y 位置、Z 位置）、布线方向（不要选自动）、连接点方向（X 向量、Y 向量、Z 向量）、线长裕量、最小截面积、最大截面积等进行定义。 注：连接点位置是（X，Y，Z）的坐标。连接点方向是（X，Y，Z）的向量方向，一般 Y=1 时方向向上，Y=-1 时方向向下。连接点代号必须和原理图符号或符号宏中的连接点代号一致。 通过打开“视图”中的“连接点代号”和“连接点方向”，可以看到三维模型中已经定义好的“连接点代号”和“连接点方向”。此时三维模型编辑已基本完成 11、选中编辑好的三维模型，执行“编辑”——“创建窗口宏”命令，打开对话框进行编辑，此处与创建 2D 窗口宏相同。此时3D 窗口宏创建完成。 12、执行“工具“——“部件”——“管理”，打开对话框。找到“变频器 2815”的部件，将“技术数据”中的“宏”路径设置为刚刚保存的 3D 窗口宏。 保存后同步数据，此时变频器 2815 的 3D 部件库建立完成。此处同 2D 部件库的建立。 注：如果原来设置的“技术数据”中的“宏”路径为原理图符号宏的路径，则将符号宏的路径改为“功能模板”...
