Eplan P8 的一些小技巧 1
页名后缀由字母变数字
选项-设置-项目-管理-页-页名-子页标识 2
修改自动连接电缆颜色
选项-层管理-符号图形 3
取消或更改中断点不需要的关联
改变序号 双击中断点-中断点-修改序号 3
1 更改中断点的关联
项目数据-连接-中断点导航器-选择要修改-中断点分类 4
取消自动生成线的连接
用断点指令 插入-连接符号-断点 5
改变图纸背境颜色
选项-设置-用户-图形的编辑 -常规-修改配置（白色、黑色、灰色） 6
显示自动电缆连接
项目数据-连接-刷新 7 , EPLAN 部件的制作方法 1、找到各个厂家产品的报价表； 2、把产品的信息填写到附件中的EXCEL 表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制； 3、把填好的EXCEL 表格另存为 CSV 格式文件； 4、打开 EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV 文件 说明：按刚才的方法制作的部件库不能完全实现 EPLAN 的基于对象化的画图，即通过插入设备，即可画出电气符号
要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可
有一页命名过一次后，页不见，后此名不能重新命
左侧页-筛选器-可用页
改变原器件颜色
选项-层管理-符号图形 每个元器件的连接点的电位传递属性都可自行重新设定

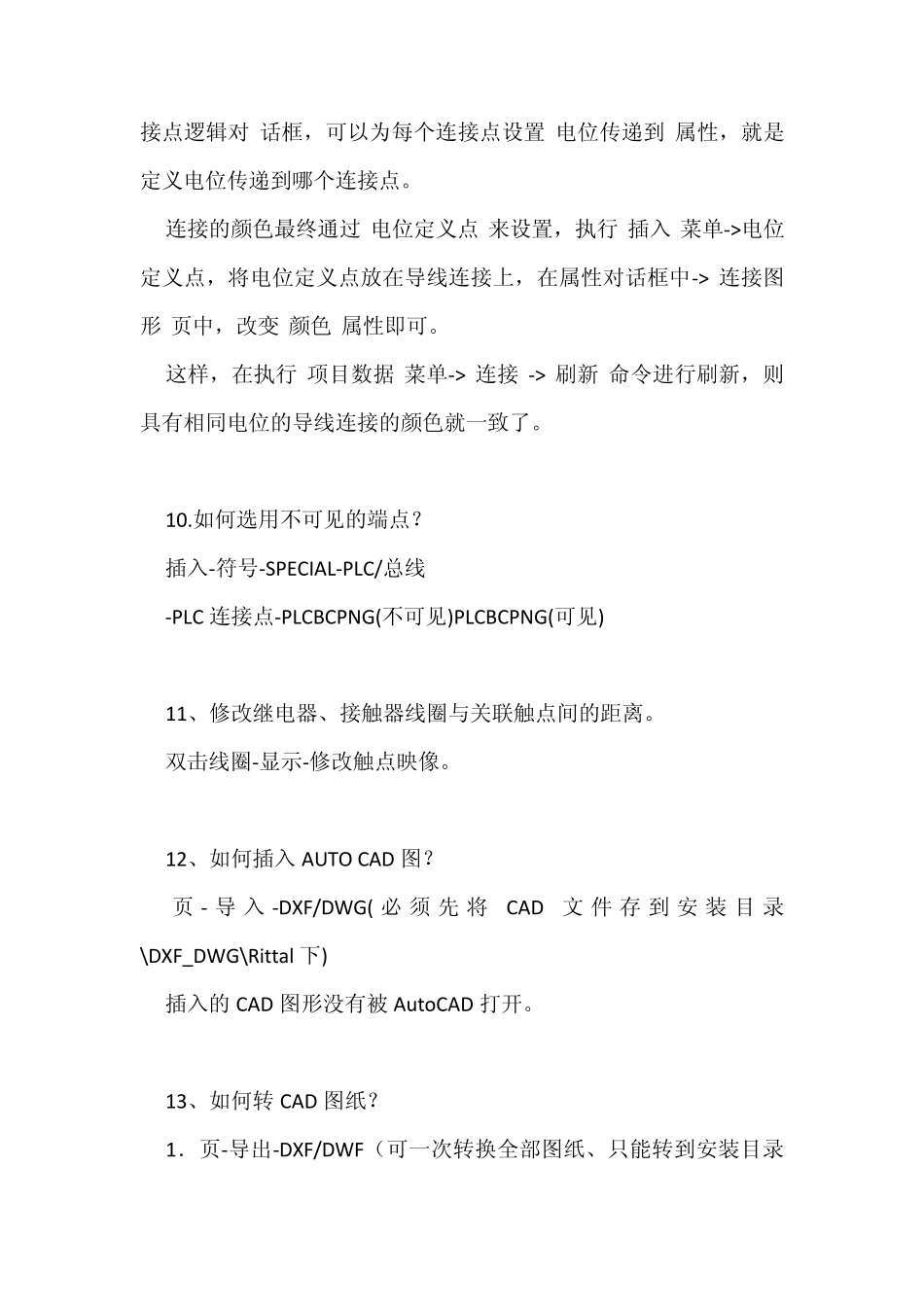

在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可
