EPLANP8线号自动标记的方法

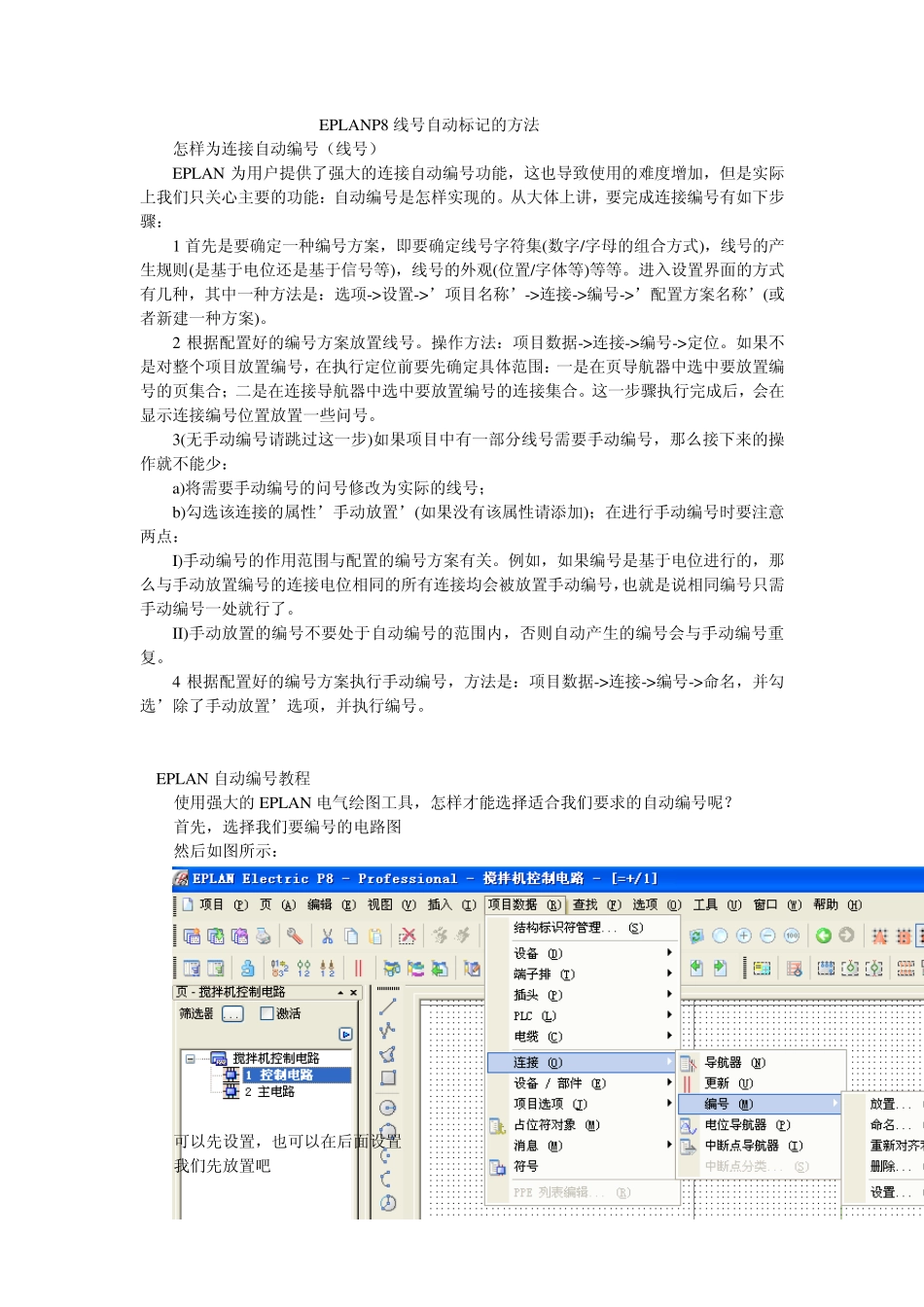

EPLANP8线号自动标记的方法_第1页
1/6

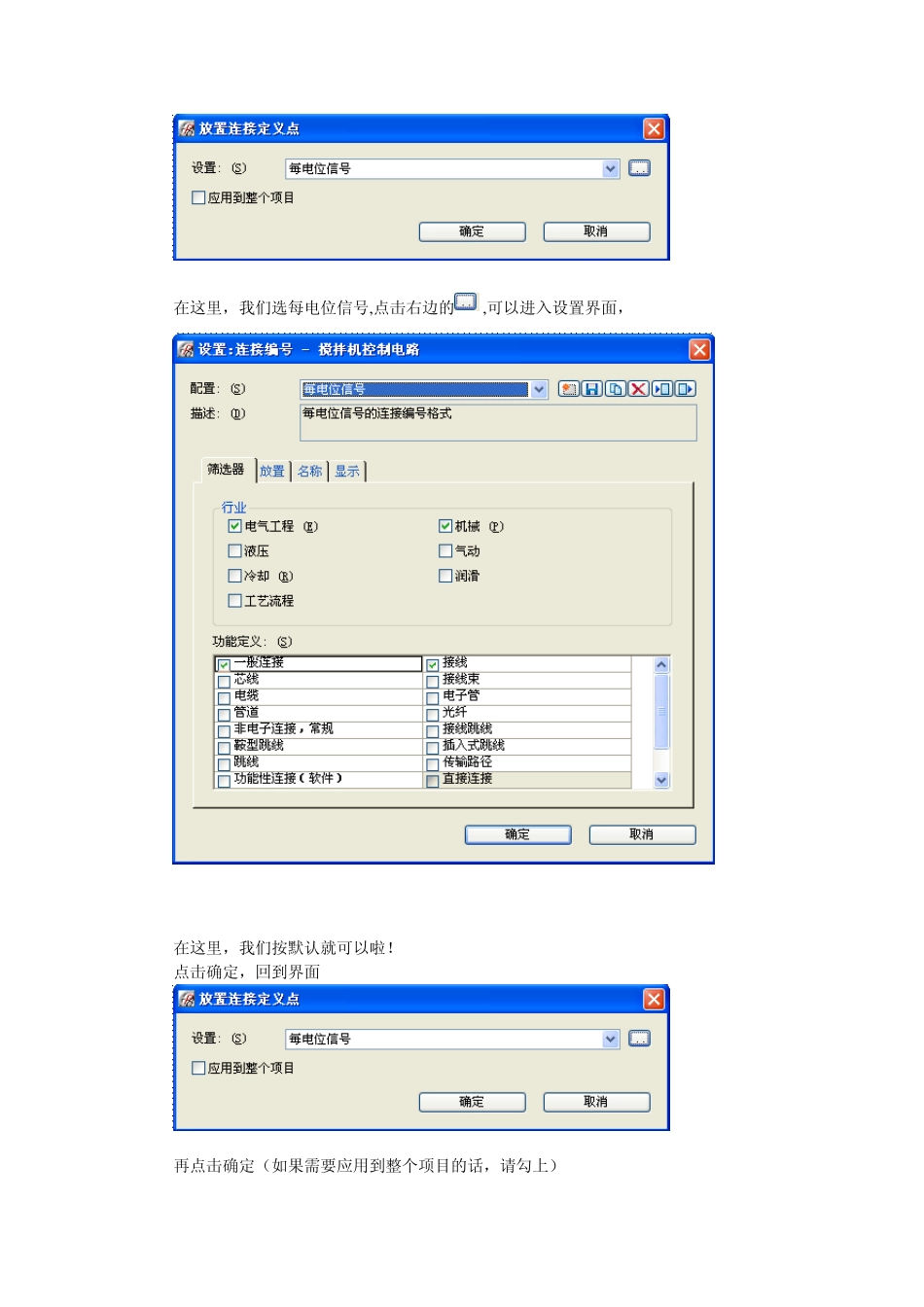

EPLANP8线号自动标记的方法_第2页
2/6

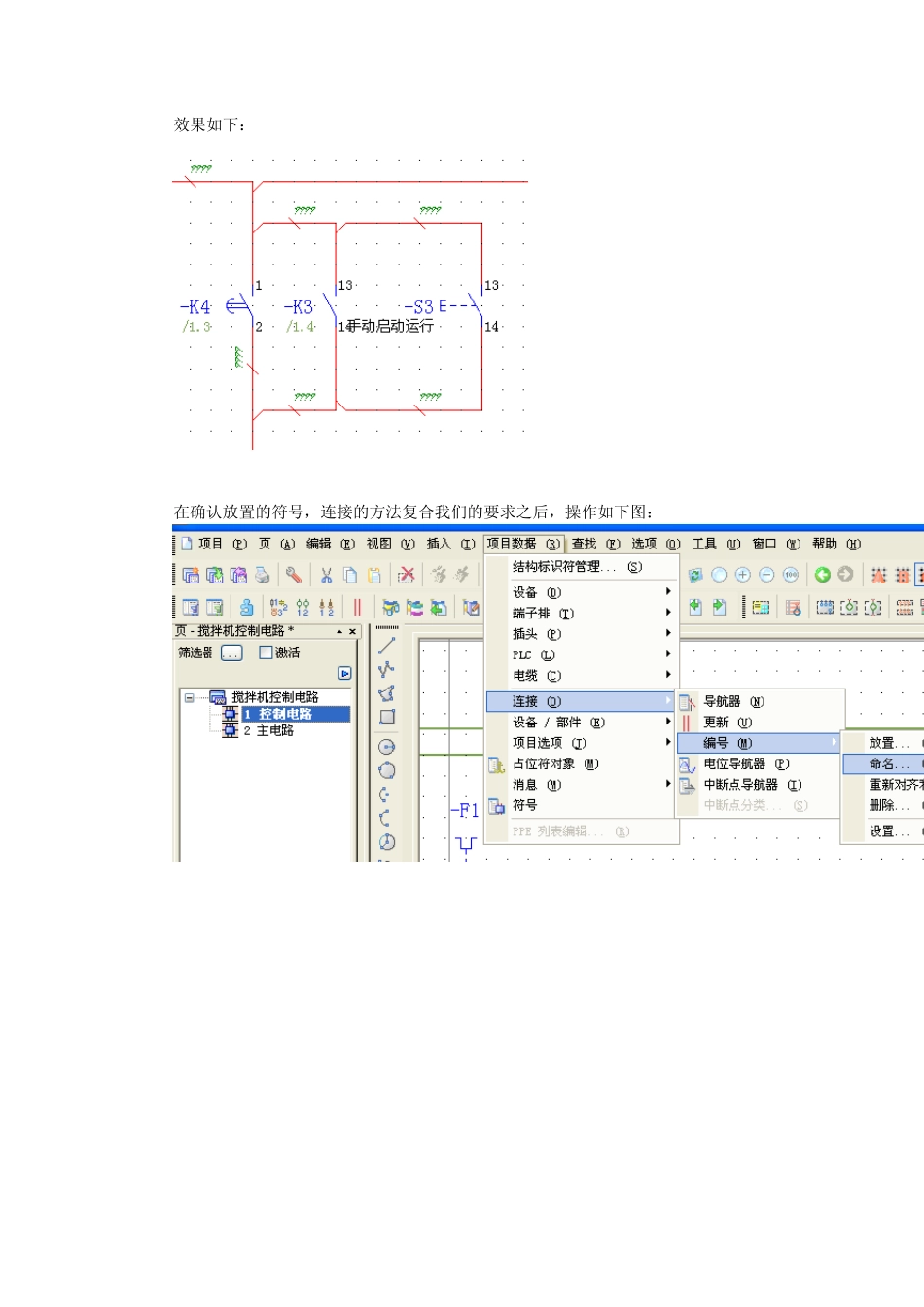

EPLANP8线号自动标记的方法_第3页
3/6
EPLANP8 线号自动标记的方法 怎样为连接自动编号(线号) EPLAN 为用户提供了强大的连接自动编号功能,这也导致使用的难度增加,但是实际上我们只关心主要的功能:自动编号是怎样实现的。从大体上讲,要完成连接编号有如下步骤: 1 首先是要确定一种编号方案,即要确定线号字符集(数字/字母的组合方式),线号的产生规则(是基于电位还是基于信号等),线号的外观(位置/字体等)等等。进入设置界面的方式有几种,其中一种方法是:选项->设置->’项目名称’->连接->编号->’配置方案名称’(或者新建一种方案)。 2 根据配置好的编号方案放置线号。操作方法:项目数据->连接->编号->定位。如果不是对整个项目放置编号,在执行定位前要先确定具体范围:一是在页导航器中选中要放置编号的页集合;二是在连接导航器中选中要放置编号的连接集合。这一步骤执行完成后,会在显示连接编号位置放置一些问号。 3(无手动编号请跳过这一步)如果项目中有一部分线号需要手动编号,那么接下来的操作就不能少: a)将需要手动编号的问号修改为实际的线号; b)勾选该连接的属性’手动放置’(如果没有该属性请添加);在进行手动编号时要注意两点: I)手动编号的作用范围与配置的编号方案有关。例如,如果编号是基于电位进行的,那么与手动放置编号的连接电位相同的所有连接均会被放置手动编号,也就是说相同编号只需手动编号一处就行了。 II)手动放置的编号不要处于自动编号的范围内,否则自动产生的编号会与手动编号重复。 4 根据配置好的编号方案执行手动编号,方法是:项目数据->连接->编号->命名,并勾选’除了手动放置’选项,并执行编号。 EPLAN 自动编号教程 使用强大的EPLAN 电气绘图工具,怎样才能选择适合我们要求的自动编号呢? 首先,选择我们要编号的电路图 然后如图所示: 可以先设置,也可以在后面设置 我们先放置吧 在这里,我们选每电位信号,点击右边的,可以进入设置界面, 在这里,我们按默认就可以啦! 点击确定,回到界面 再点击确定(如果需要应用到整个项目的话,请勾上) 效果如下: 在确认放置的符号,连接的方法复合我们的要求之后,操作如下图: 这里,你可以输入自己喜欢的起始值 出现预览效果,满意的话就确定。 最终效果! 在这里,必须提醒一下,这里每电位信号是设置了一下的 我选择了每个连接一次。 如果这里的符号(图形)没有了,可以点解右边的,今日符号里面进行选择。
