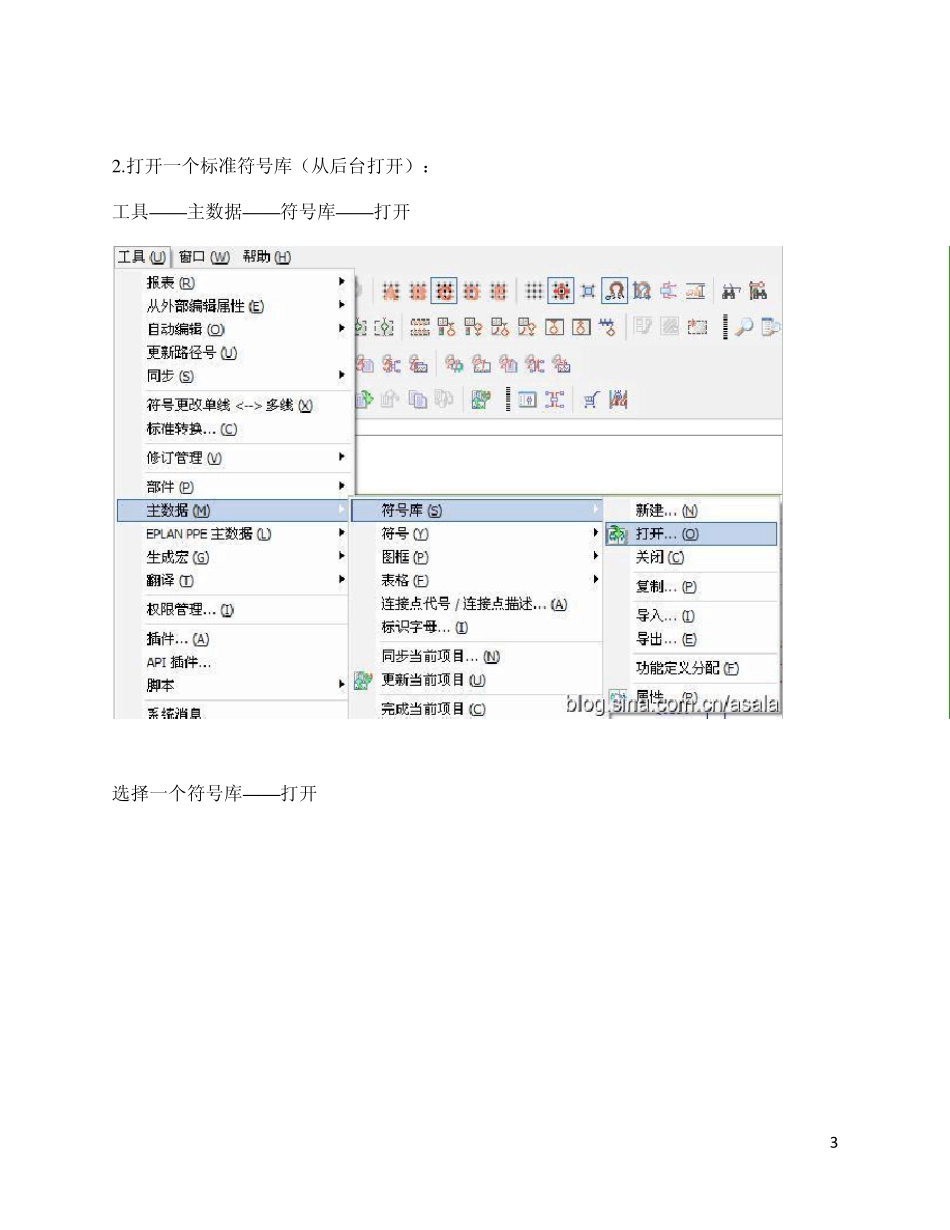

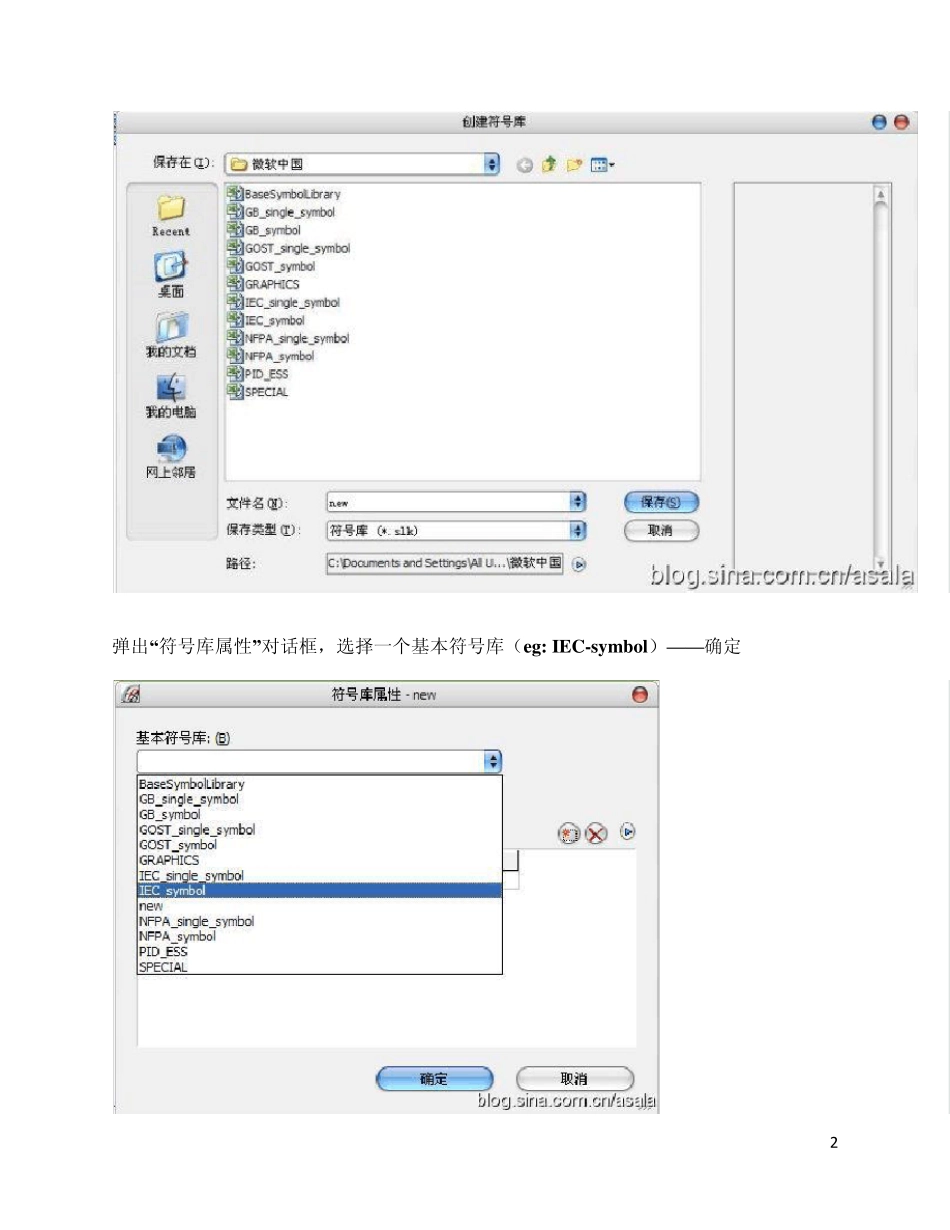

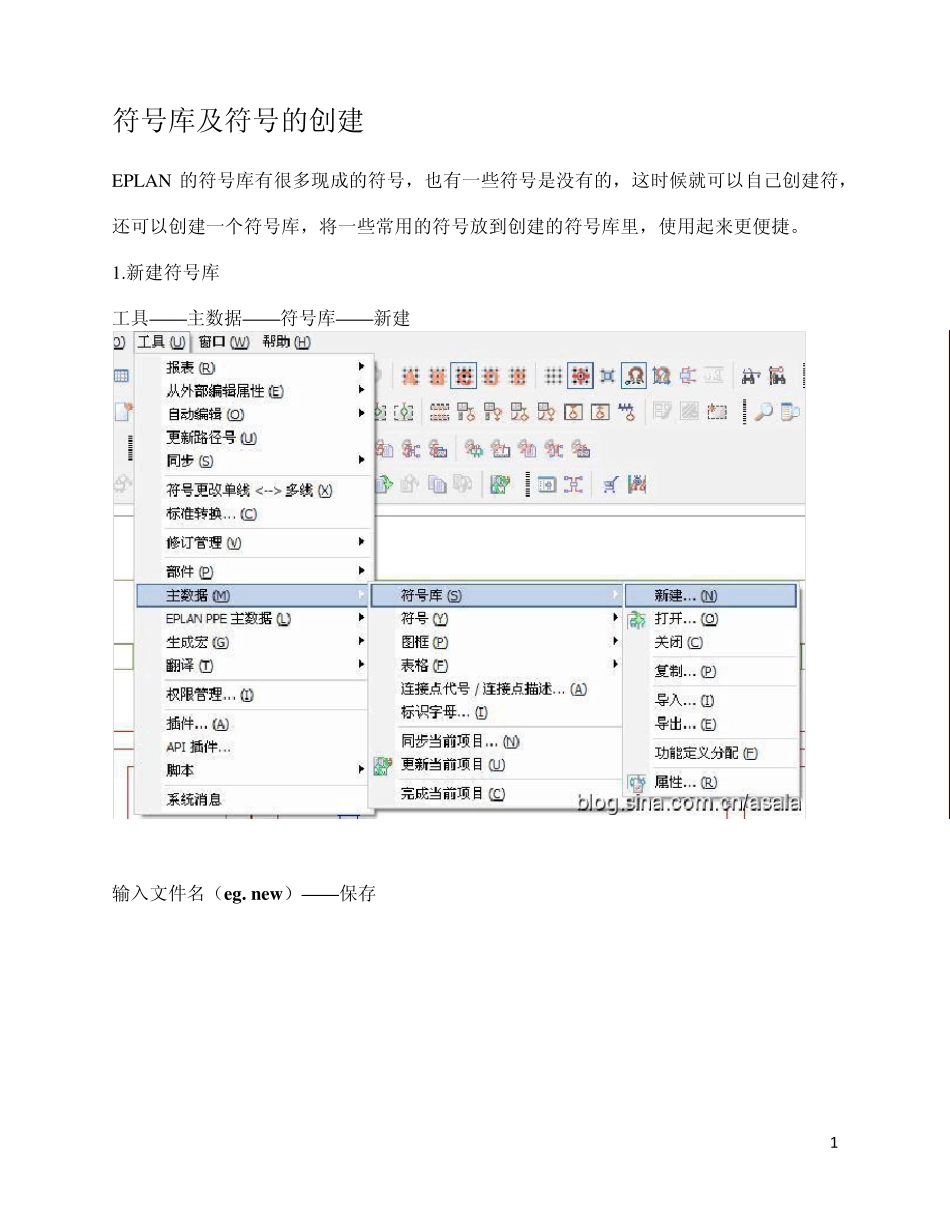

1 符号库及符号的创建 EPLAN 的符号库有很多现成的符号，也有一些符号是没有的，这时候就可以自己创建符， 还可以创建一个符号库，将一些常用的符号放到创建的符号库里，使用起来更便捷。 1.新建符号库 工具——主数据——符号库——新建 输入文件名（eg. new ）——保存 2 弹出“符号库属性” 对话框，选择一个基本符号库（eg: IEC-symbol）— — 确定 3 2 .打开一个标准符号库（从后台打开）： 工具——主数据——符号库——打开 选择一个符号库——打开 4 这时候，弹出“符号选择”对话框 注意：此时要点击“取消” 这样就会在后台打开了这个符号库 此时就可以从打开的符号库中将常用的符号复制到新建符号库中了。 5 3 .符号复制到新建符号库： 工具——主数据——符号——复制 6 选一个或多个自己需要的符号——确定 此时在弹出的“复制符号”对话框中将“目标”一列的符号库改为“new”——确定 复制成功了 7 4 .插入符号： 插入——符号（快捷键 Insert） 在弹出的“符号选择”对话框 右击——设置 8 在“设置：符号库”对话框中的符号库一列选空白行右侧的扩展菜单… 9 弹出“选择符号库” 对话框，选择“new” — — 打开— — 确定，就O K 了 10 1 1 12 如果要编辑符号： 工具——主数据——符号——打开 选择要编辑的符号，就可以编辑。 13 14 也可以新建符号： 工具——主数据——符号——新建 做相应设置即可编辑符号。（这一块我还需要好好研究研究） 导出符号库：（可以将创建的符号库导出，备用） 工具——主数据——符号库——导出 选择要导出的符号库——打开 在弹出的“创建导出文件”对话框输入文件名——保存 就可以导出 *.esl 格式的文件，即符号库。
