EtherChannel、链路聚合

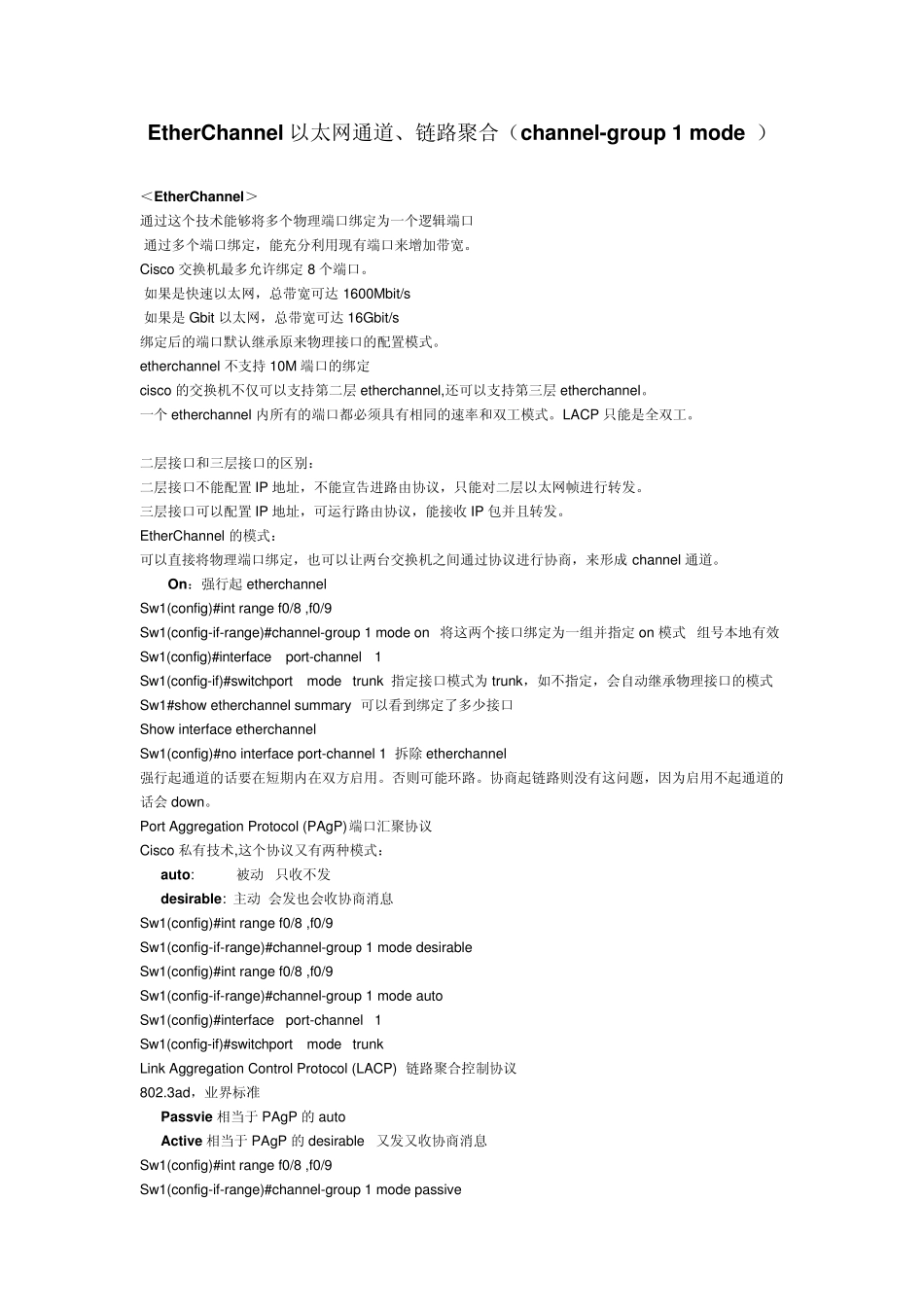

EtherChannel 以太网通道、链路聚合（channel-group 1 mode ） ＜EtherChannel＞ 通过这个技术能够将多个物理端口绑定为一个逻辑端口 通过多个端口绑定，能充分利用现有端口来增加带宽。 Cisco 交换机最多允许绑定 8 个端口。 如果是快速以太网，总带宽可达 1600Mbit/s 如果是 Gbit 以太网，总带宽可达 16Gbit/s 绑定后的端口默认继承原来物理接口的配置模式。 etherchannel 不支持 10M 端口的绑定 cisco 的交换机不仅可以支持第二层 etherchannel,还可以支持第三层 etherchannel。 一个 etherchannel 内所有的端口都必须具有相同的速率和双工模式。LACP 只能是全双工。 二层接口和三层接口的区别： 二层接口不能配置 IP 地址，不能宣告进路由协议，只能对二层以太网帧进行转发。 三层接口可以配置 IP 地址，可运行路由协议，能接收 IP 包并且转发。 EtherChannel 的模式： 可以直接将物理端口绑定，也可以让两台交换机之间通过协议进行协商，来形成 channel 通道。 On：强行起 etherchannel Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode on 将这两个接口绑定为一组并指定 on 模式 组号本地有效 Sw1(config)#interface port-channel 1 Sw1(config-if)#switchport mode trunk 指定接口模式为 trunk，如不指定，会自动继承物理接口的模式 Sw1#show etherchannel summary 可以看到绑定了多少接口 Show interface etherchannel Sw1(config)#no interface port-channel 1 拆除 etherchannel 强行起通道的话要在短期内在双方启用。否则可能环路。协商起链路则没有这问题，因为启用不起通道的话会 down。 Port Aggregation Protocol (PAgP)端口汇聚协议 Cisco 私有技术,这个协议又有两种模式： auto: 被动 只收不发 desirable: 主动 会发也会收协商消息 Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode desirable Sw1(config)#int range f0/8 ,f0/9 Sw1(config-if-range)#channel-group 1 mode auto Sw1(config)#interface port-channel 1 Sw1(config-if)#switchport mode trunk Link Aggregation Control Protocol (LACP) 链路聚合控制协议 802.3ad，业界标准 Passvie 相当于 PAgP 的 auto Active 相当于 PAgP 的 desirable 又发又收协商消息 Sw...
