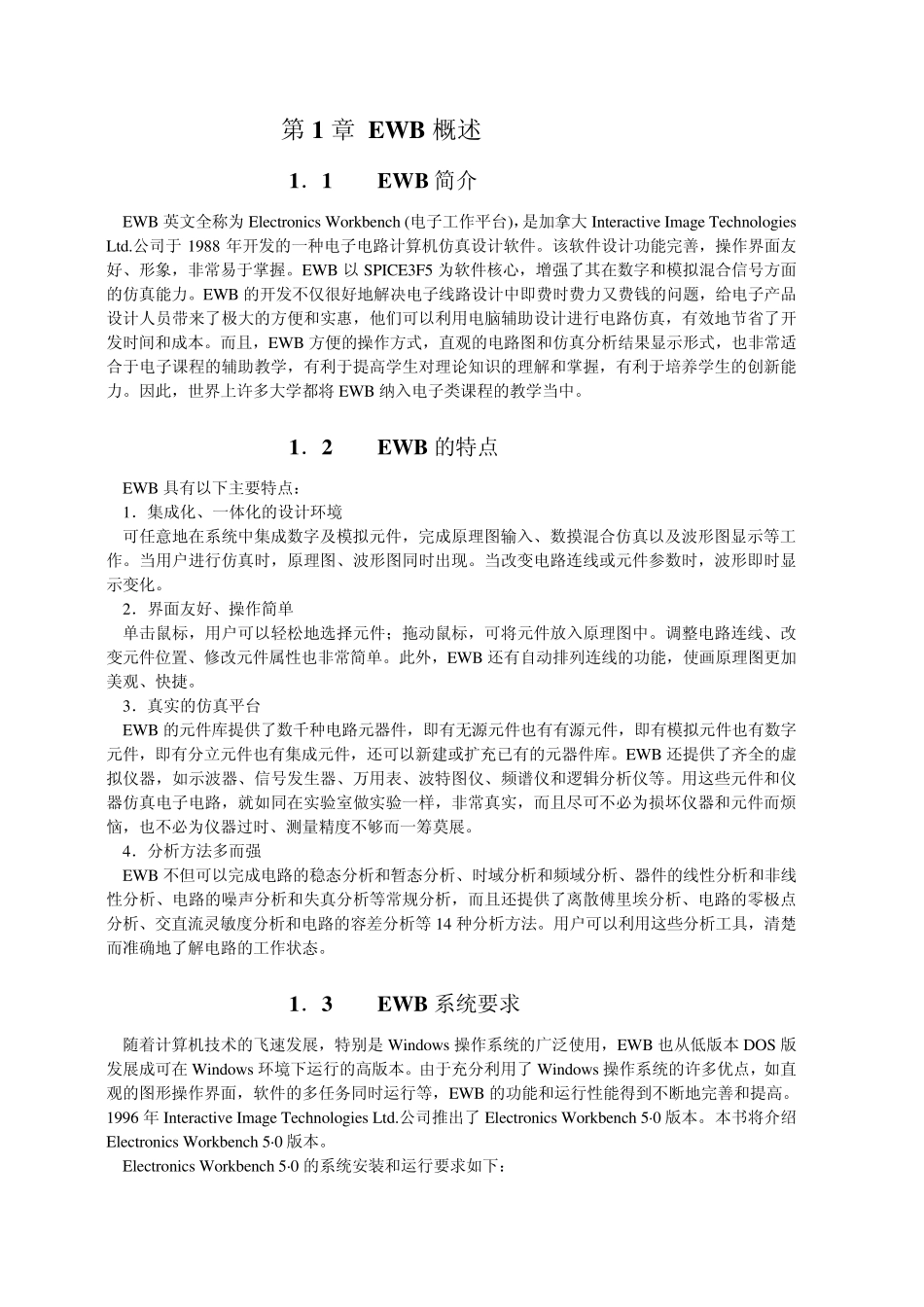

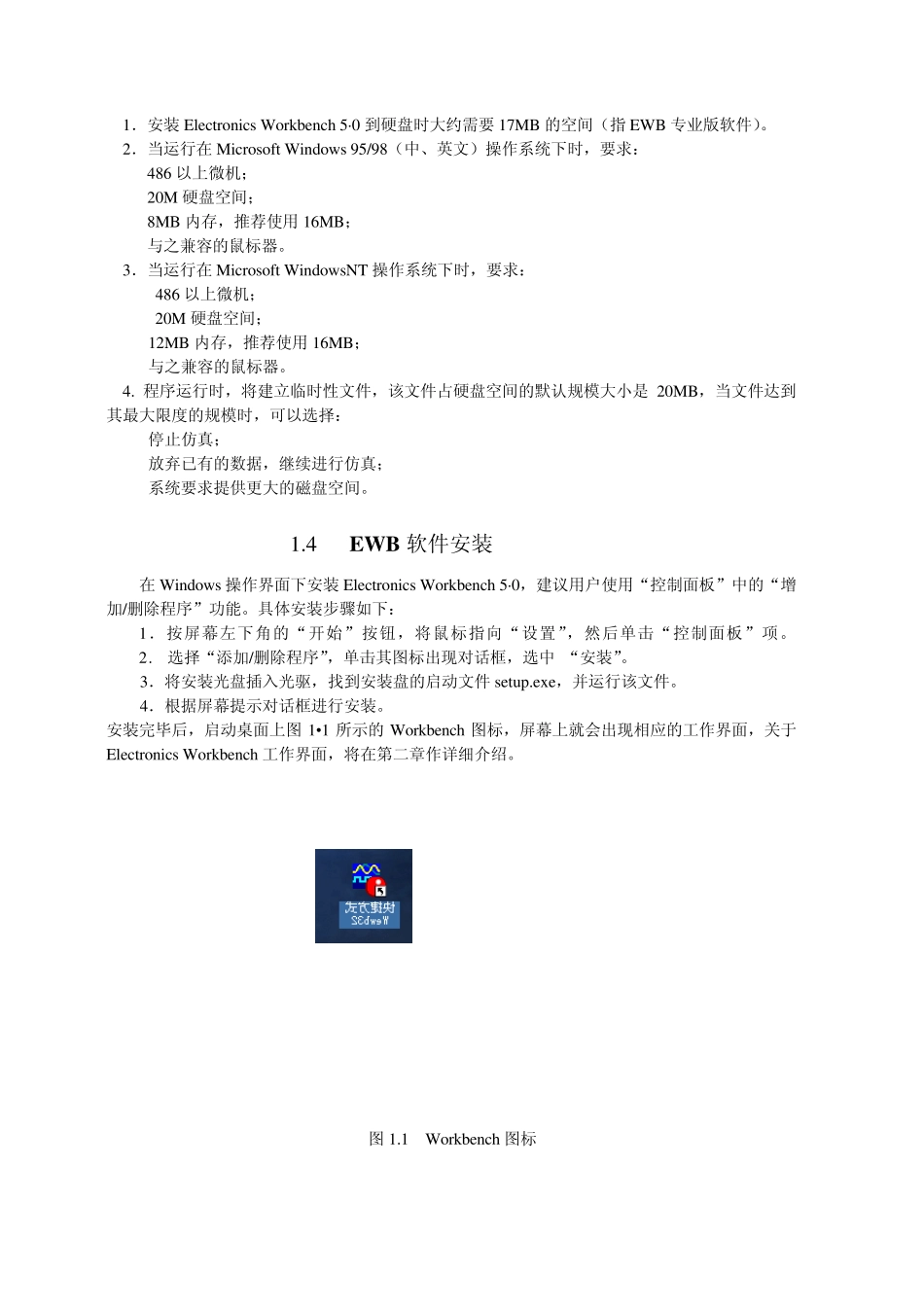

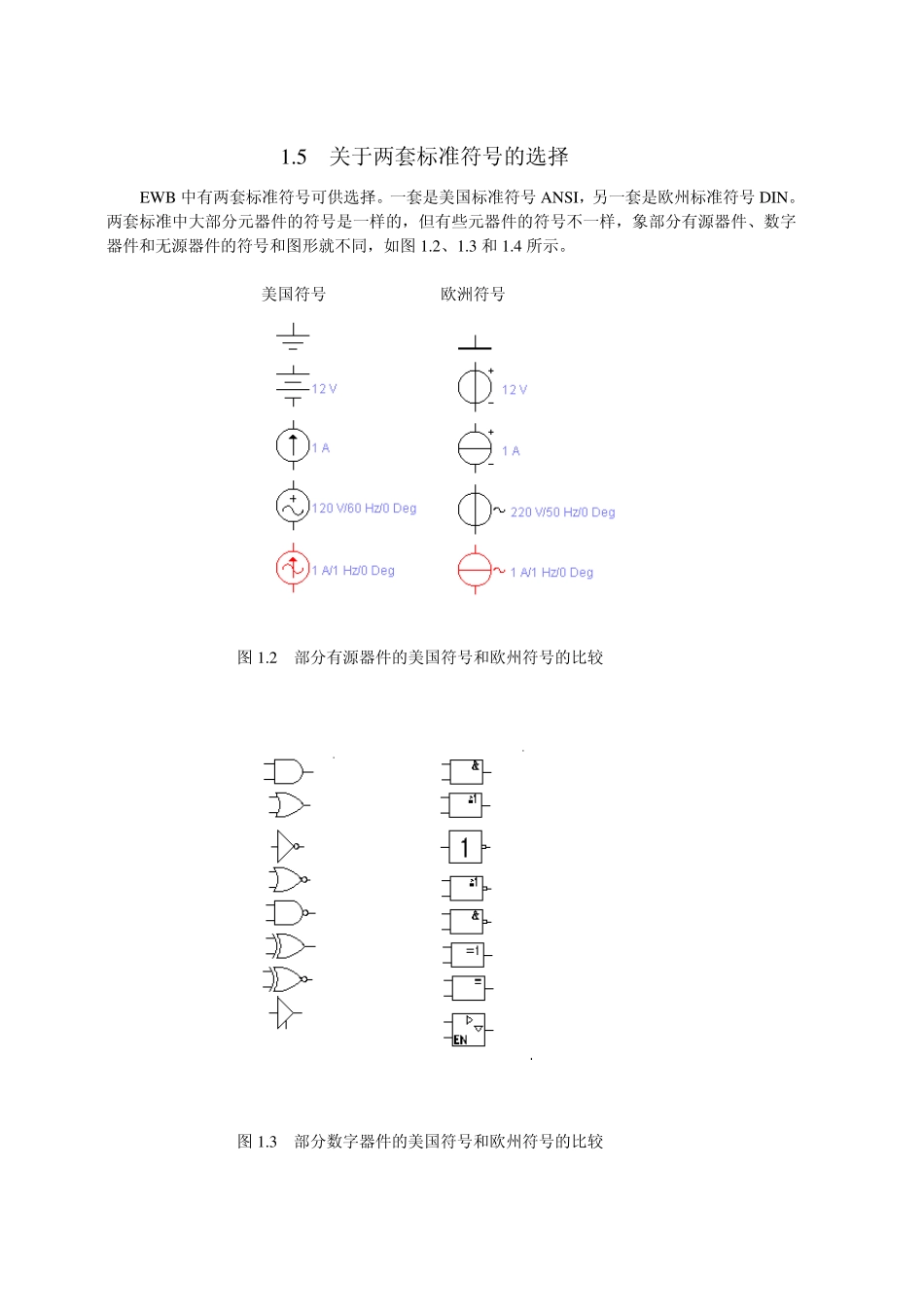

第1 章 EW B 概述 1．1 EW B 简介 EWB 英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988 年开发的一种电子电路计算机仿真设计软件。该软件设计功能完善，操作界面友好、形象，非常易于掌握。EWB 以 SPICE3F5 为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。EWB 的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。而且，EWB 方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。因此，世界上许多大学都将 EWB 纳入电子类课程的教学当中。 1．2 EW B 的特点 EWB 具有以下主要特点： 1．集成化、一体化的设计环境 可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。当用户进行仿真时，原理图、波形图同时出现。当改变电路连线或元件参数时，波形即时显示变化。 2．界面友好、操作简单 单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。调整电路连线、改变元件位置、修改元件属性也非常简单。此外，EWB 还有自动排列连线的功能，使画原理图更加美观、快捷。 3．真实的仿真平台 EWB 的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。EWB 还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。 4．分析方法多而强 EWB 不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等 14 种分析方法。用户可以利用这些分析工具，清楚而准确地了解电路的工作状态。 1．3 EW B 系统要求 随着计算机技术的飞速发展，特别是Windows 操作系统的广泛使用，EWB 也从低版本 DOS 版发展成可在 Win...
