建筑塔吊附墙、顶升加节方案

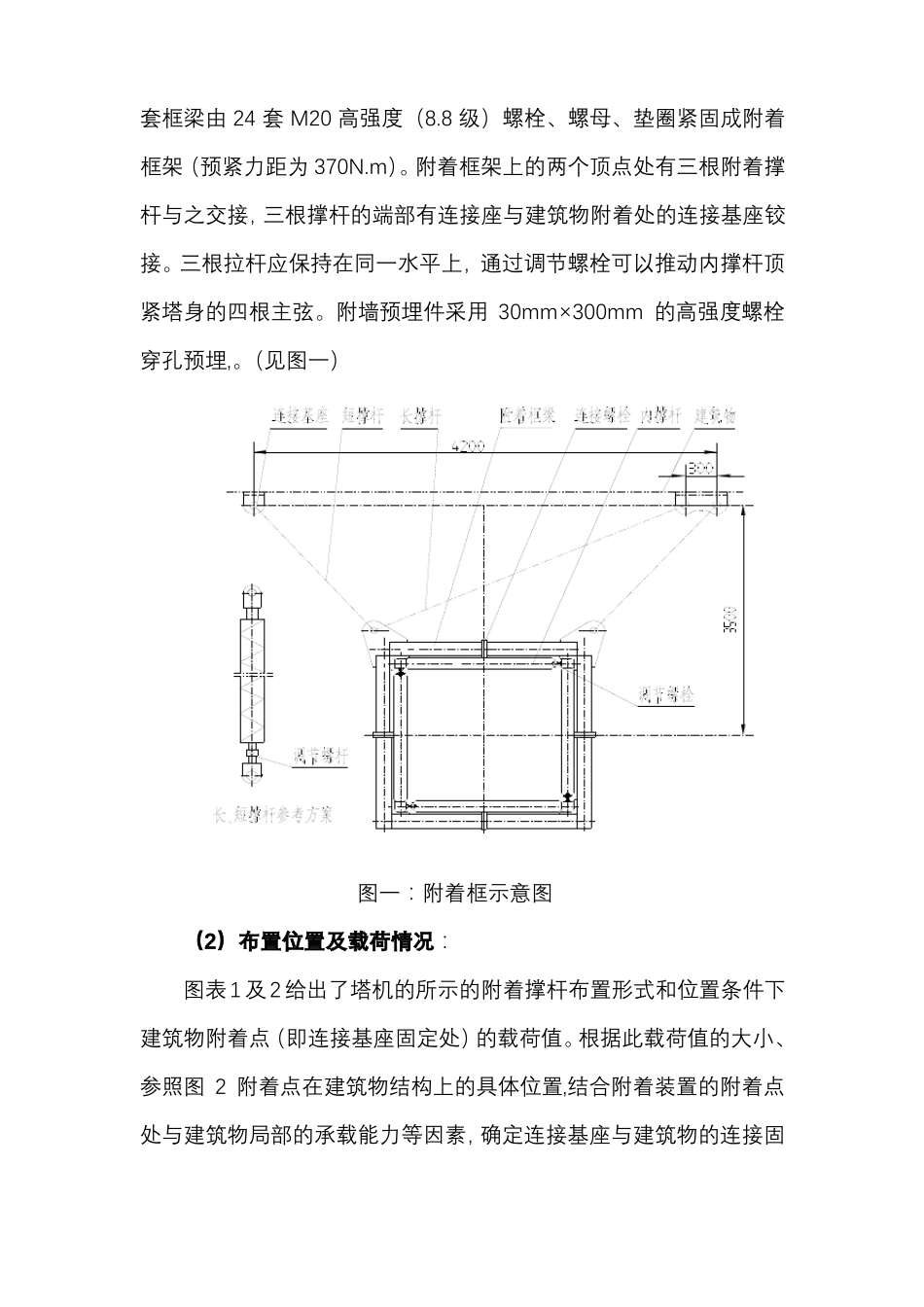

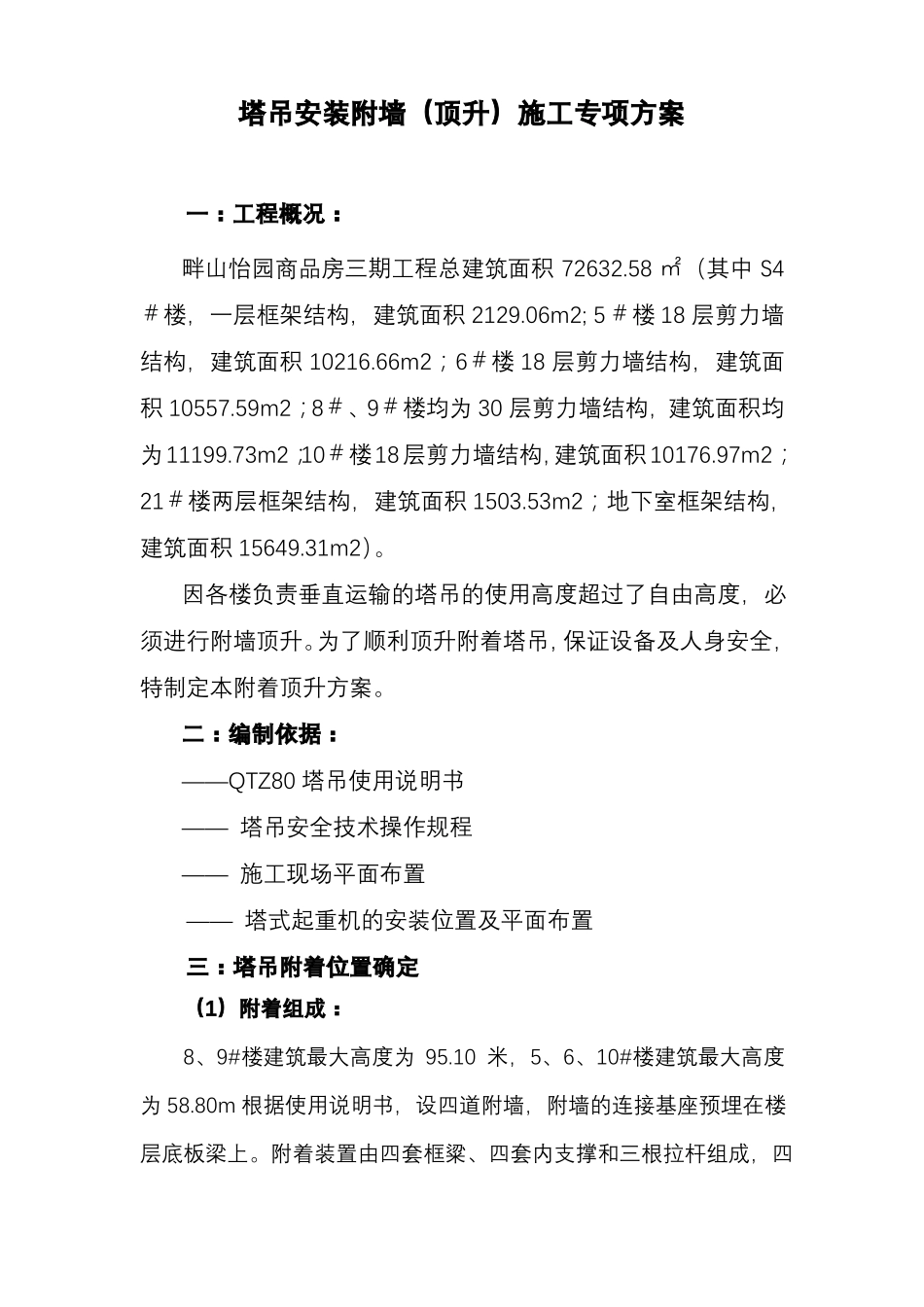

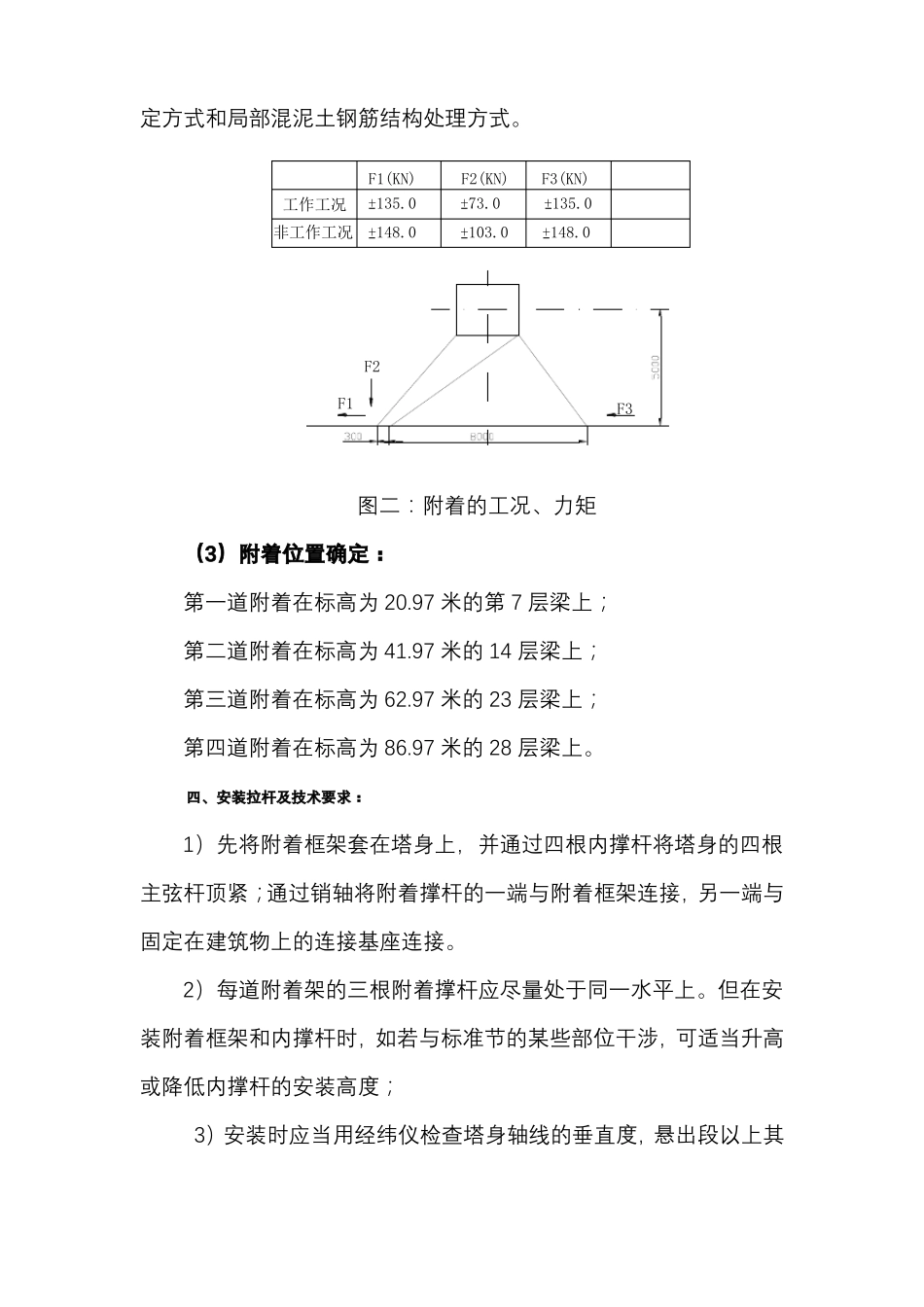

塔吊安装附墙（顶升）施工专项方案一：工程概况：畔山怡园商品房三期工程总建筑面积 72632.58 ㎡（其中 S4＃楼，一层框架结构，建筑面积 2129.06m2; 5＃楼 18 层剪力墙结构，建筑面积 10216.66m2；6＃楼 18 层剪力墙结构，建筑面积 10557.59m2；8＃、9＃楼均为 30 层剪力墙结构，建筑面积均为11199.73m2；10＃楼18层剪力墙结构，建筑面积10176.97m2；21＃楼两层框架结构，建筑面积 1503.53m2；地下室框架结构，建筑面积 15649.31m2）。因各楼负责垂直运输的塔吊的使用高度超过了自由高度，必须进行附墙顶升。为了顺利顶升附着塔吊，保证设备及人身安全，特制定本附着顶升方案。二：编制依据：——QTZ80 塔吊使用说明书—— 塔吊安全技术操作规程—— 施工现场平面布置—— 塔式起重机的安装位置及平面布置三：塔吊附着位置确定（1）附着组成：8、9#楼建筑最大高度为 95.10 米，5、6、10#楼建筑最大高度为 58.80m 根据使用说明书，设四道附墙，附墙的连接基座预埋在楼层底板梁上。附着装置由四套框粱、四套内支撑和三根拉杆组成，四套框梁由 24 套 M20 高强度（8.8 级）螺栓、螺母、垫圈紧固成附着框架（预紧力距为 370N.m）。附着框架上的两个顶点处有三根附着撑杆与之交接，三根撑杆的端部有连接座与建筑物附着处的连接基座铰接。三根拉杆应保持在同一水平上，通过调节螺栓可以推动内撑杆顶紧塔身的四根主弦。附墙预埋件采用 30mm×300mm 的高强度螺栓穿孔预埋,。（见图一）图一：附着框示意图（2）布置位置及载荷情况：图表1 及2 给出了塔机的所示的附着撑杆布置形式和位置条件下建筑物附着点（即连接基座固定处）的载荷值。根据此载荷值的大小、参照图 2 附着点在建筑物结构上的具体位置,结合附着装置的附着点处与建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部混泥土钢筋结构处理方式。图二：附着的工况、力矩（3）附着位置确定：第一道附着在标高为 20.97 米的第 7 层梁上；第二道附着在标高为 41.97 米的 14 层梁上；第三道附着在标高为 62.97 米的 23 层梁上；第四道附着在标高为 86.97 米的 28 层梁上。F1F2F3 工作工况F1(KN)+135.0非工作工况+148.0F2(KN)+73.0+103.0F3(KN)+135.0+148.0四、安装拉杆及技术要求：1）先将附着框架套在塔身上，并通过四根内撑杆将塔身的四根主弦杆顶紧；通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的连接...
