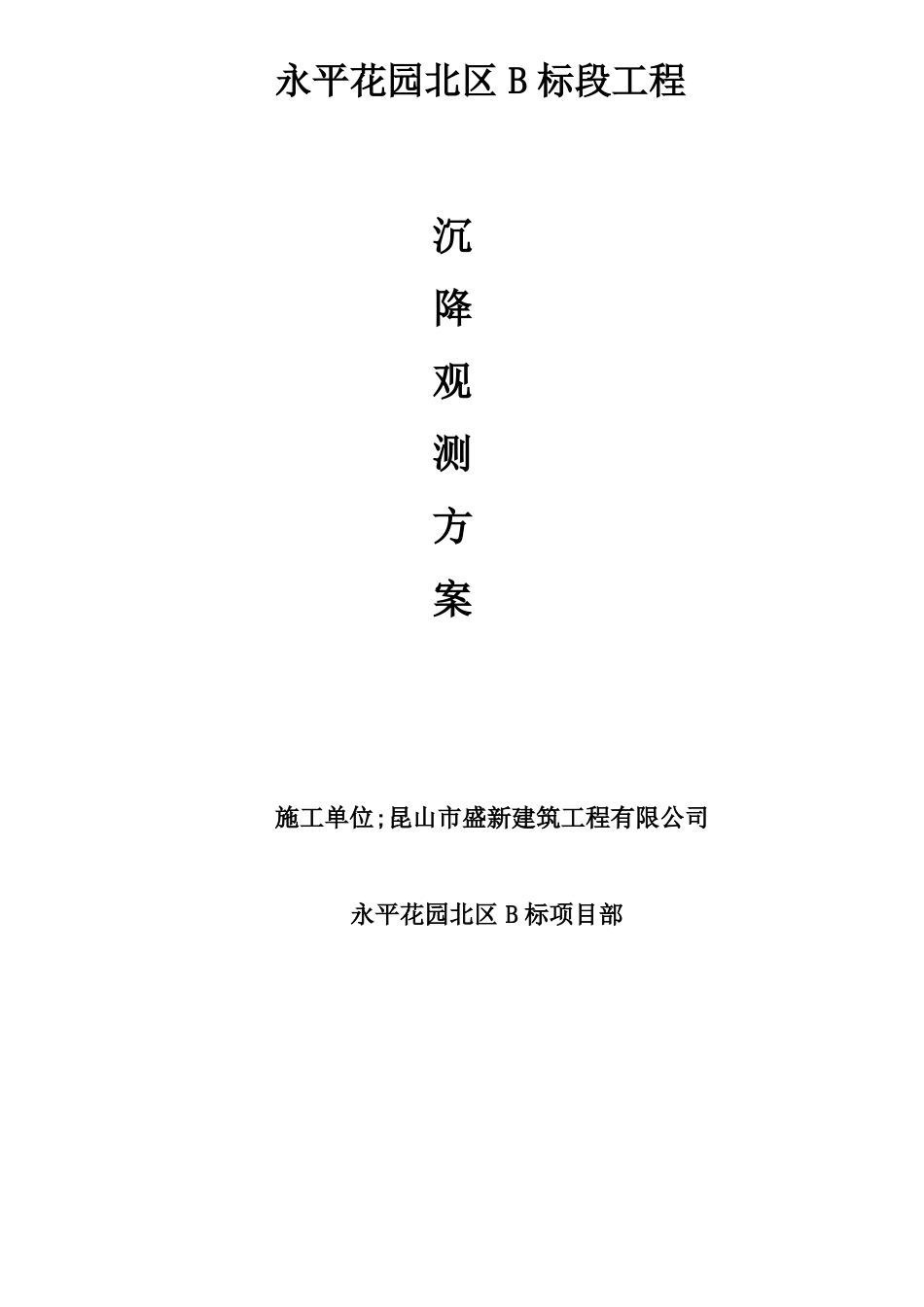

建筑物沉降观测方案

建筑物沉降观测方案_第1页
1/12
建筑物沉降观测方案_第2页
2/12
建筑物沉降观测方案_第3页
3/12

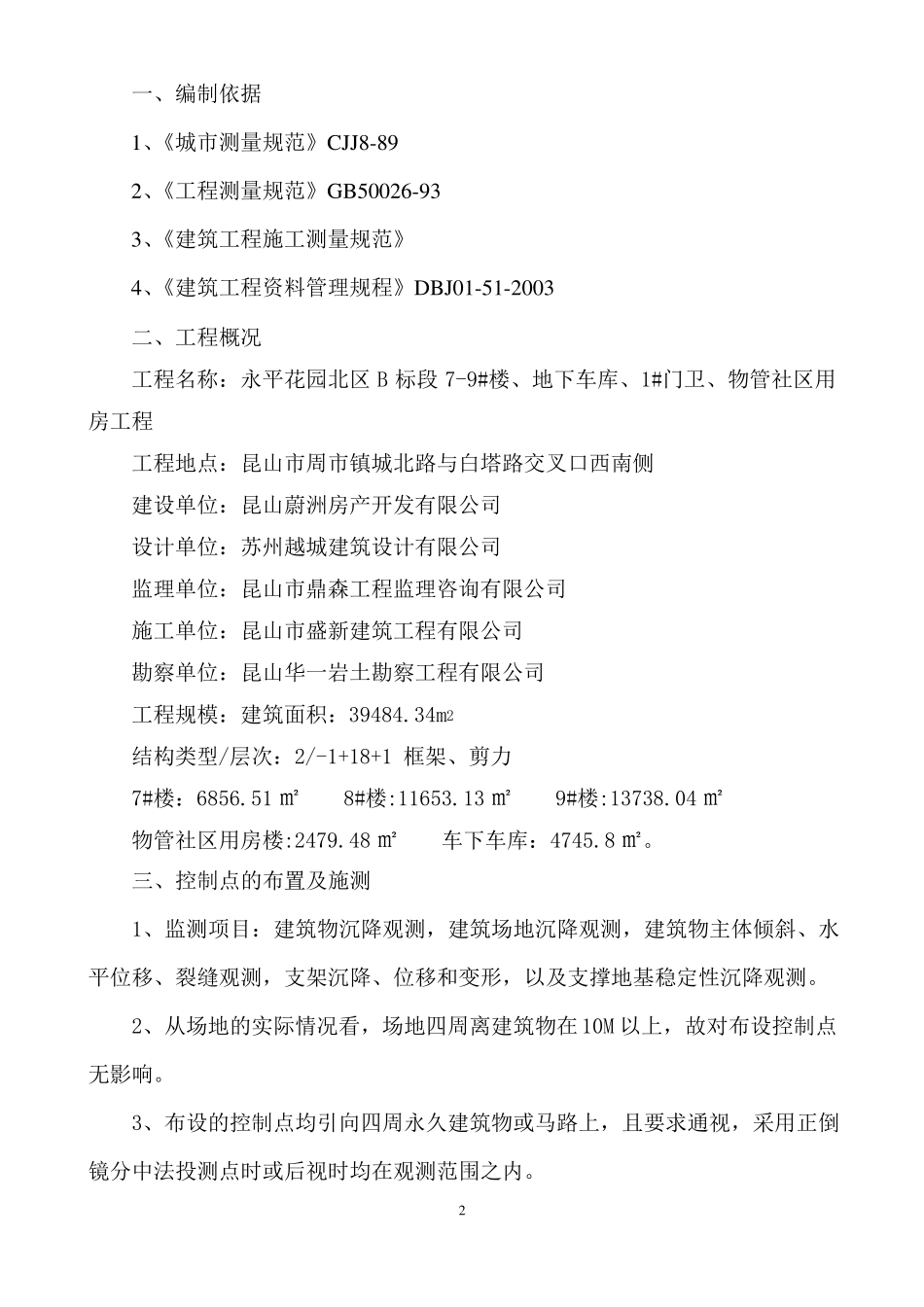

永平花园北区 B 标段工程沉降观测方案施工单位;昆山市盛新建筑工程有限公司永平花园北区 B 标项目部目录一、编制依据………………………………………………………………………2二、工程概况………………………………………………………………………2三、控制点的布置及施测…………………………………………………………3四、各控制点的放样………………………………………………………………5五、施工时的各项限差和质量保证措施…………………………………………5六、沉降观测………………………………………………………………………6七、位移观测………………………………………………………………………8八、测量复核措施及资料的整理…………………………………………………11九、施工测量工作的组织与管理…………………………………………………111一、编制依据1、《城市测量规范》CJJ8-892、《工程测量规范》GB50026-933、《建筑工程施工测量规范》4、《建筑工程资料管理规程》DBJ01-51-2003二、工程概况工程名称:永平花园北区 B 标段 7-9#楼、地下车库、1#门卫、物管社区用房工程工程地点:昆山市周市镇城北路与白塔路交叉口西南侧建设单位:昆山蔚洲房产开发有限公司设计单位:苏州越城建筑设计有限公司监理单位:昆山市鼎森工程监理咨询有限公司施工单位:昆山市盛新建筑工程有限公司勘察单位:昆山华一岩土勘察工程有限公司工程规模:建筑面积:39484.34m2结构类型/层次:2/-1+18+1 框架、剪力7#楼:6856.51 ㎡ 8#楼:11653.13 ㎡ 9#楼:13738.04 ㎡物管社区用房楼:2479.48 ㎡车下车库:4745.8 ㎡。三、控制点的布置及施测 1、监测项目:建筑物沉降观测,建筑场地沉降观测,建筑物主体倾斜、水平位移、裂缝观测,支架沉降、位移和变形,以及支撑地基稳定性沉降观测。 2、从场地的实际情况看,场地四周离建筑物在10M 以上,故对布设控制点无影响。 3、布设的控制点均引向四周永久建筑物或马路上,且要求通视,采用正倒镜分中法投测点时或后视时均在观测范围之内。2 4、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。 5、高程控制网的布设要求:(1)对于建筑物较少的测区,宜将控制点连同观测点按单一层次布设;对于建筑物较多且分散的大测区,宜按两个层次布网,即由控制点组成控制网、观测点与所联测的控制点组成扩展网。(2)控制网应布设为闭合环、结点网或附合高程路线。扩展网亦应布设为闭合或...
