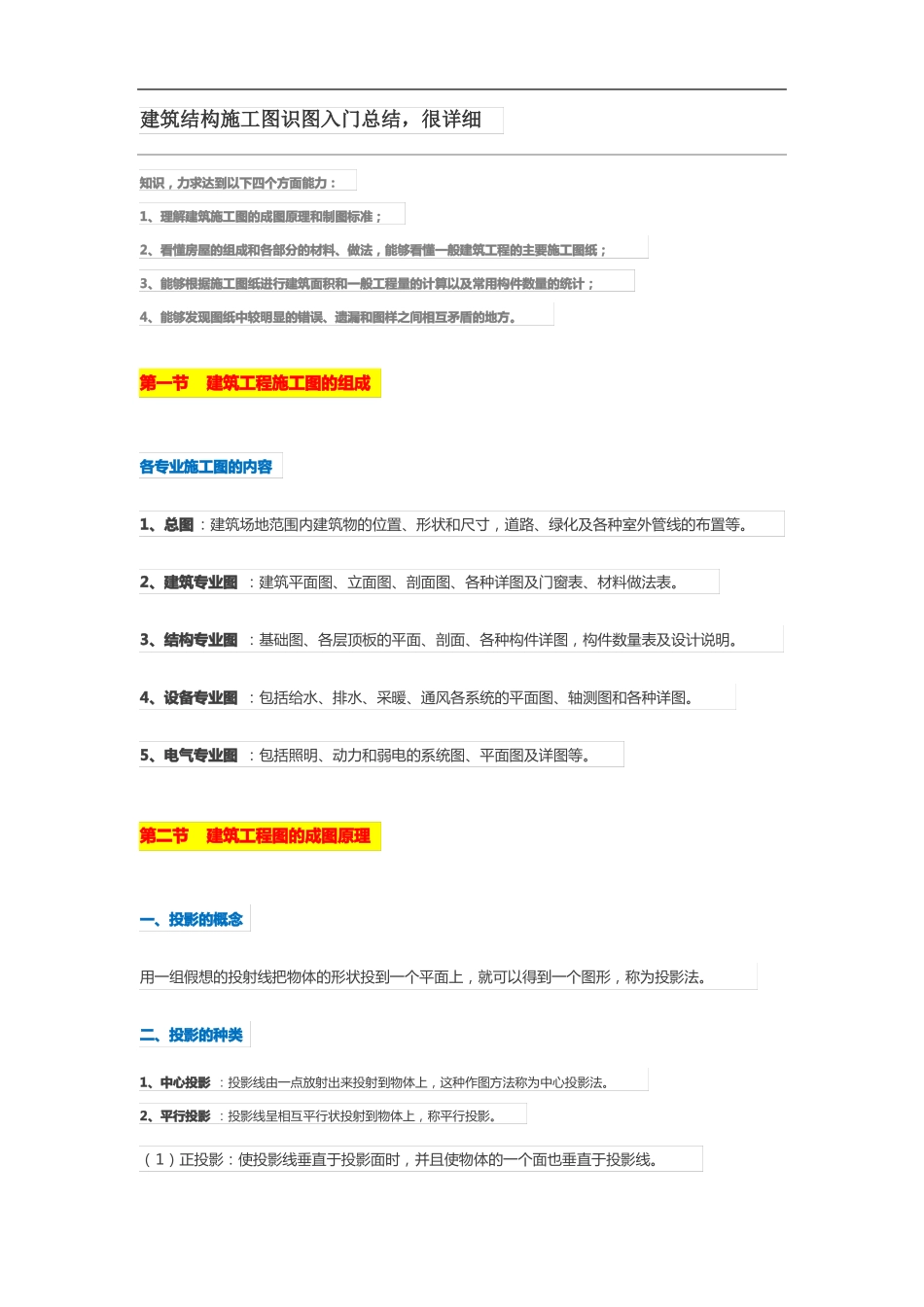

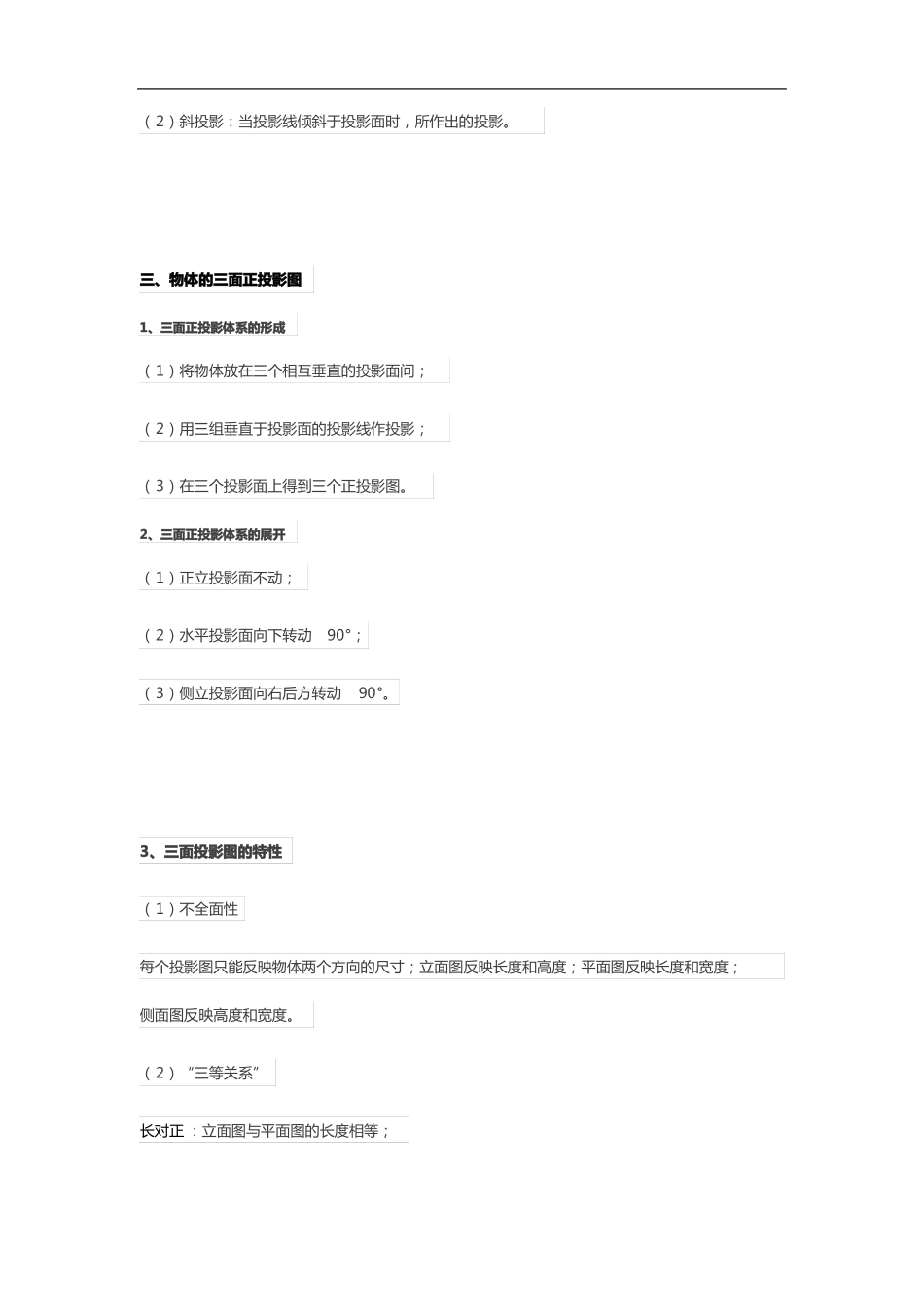

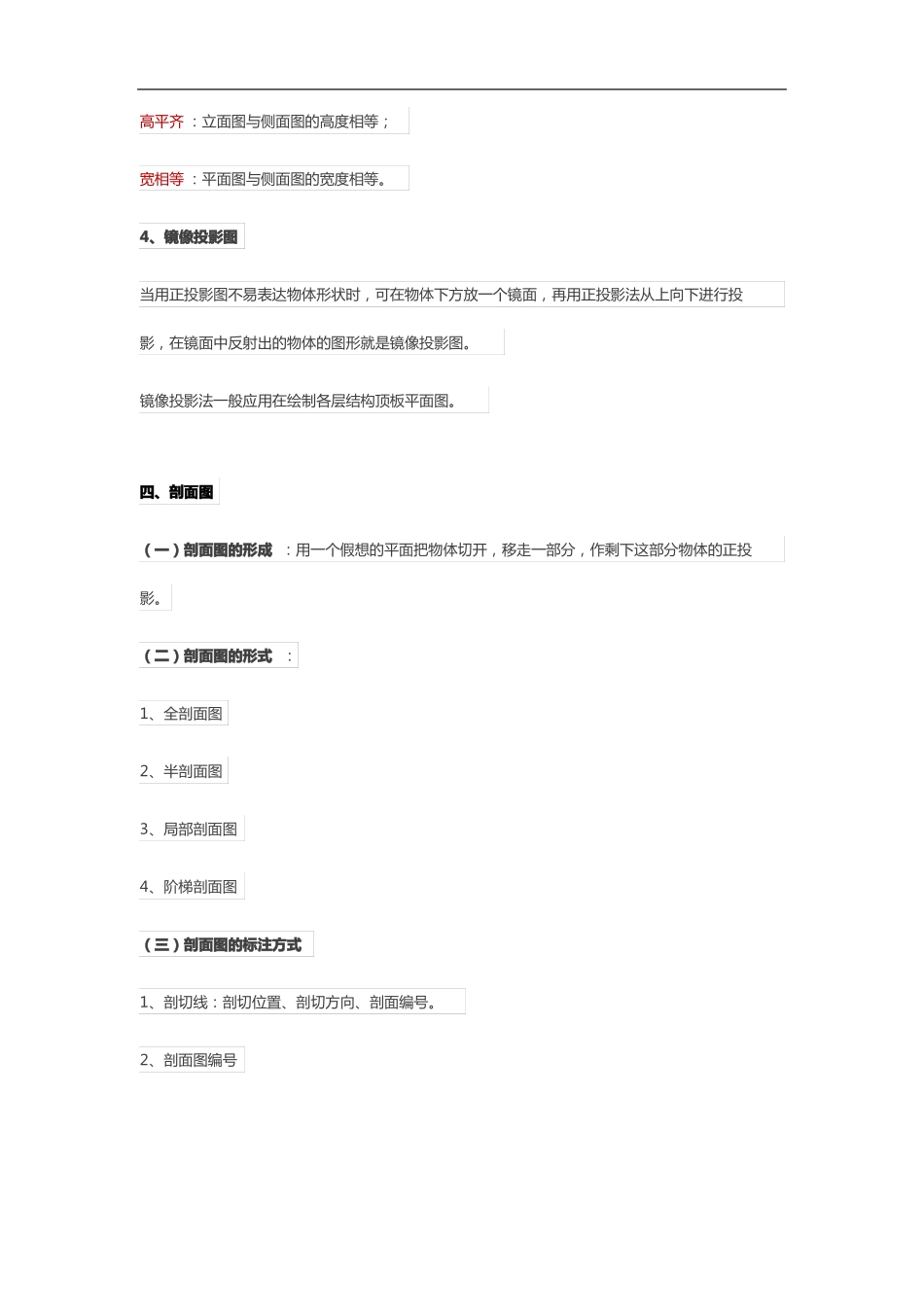

建筑结构施工图识图入门总结，很详细知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。2、建筑专业图 ：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。3、结构专业图 ：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。4、设备专业图 ：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。5、电气专业图 ：包括照明、动力和弱电的系统图、平面图及详图等。第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。二、投影的种类1、中心投影 ：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。2、平行投影 ：投影线呈相互平行状投射到物体上，称平行投影。（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。（2）斜投影：当投影线倾斜于投影面时，所作出的投影。三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。（2）“三等关系”长对正 ：立面图与平面图的长度相等；高平齐 ：立面图与侧面图的高度相等；宽相等 ：平面图与侧面图的宽度相等。4、镜像投影图当用正投影图不易表达物体形状时，可在物体下方放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。镜像投影法一般应用在绘制各层结构顶板平面图。四、剖面图（一）剖面图的形成 ：用一个假想的平面把物体切开，移走一部分，作剩下这部分物体的正投影。（二）剖面图的形式 ：1、全剖面图2、半剖面图3、局部剖面图4...
