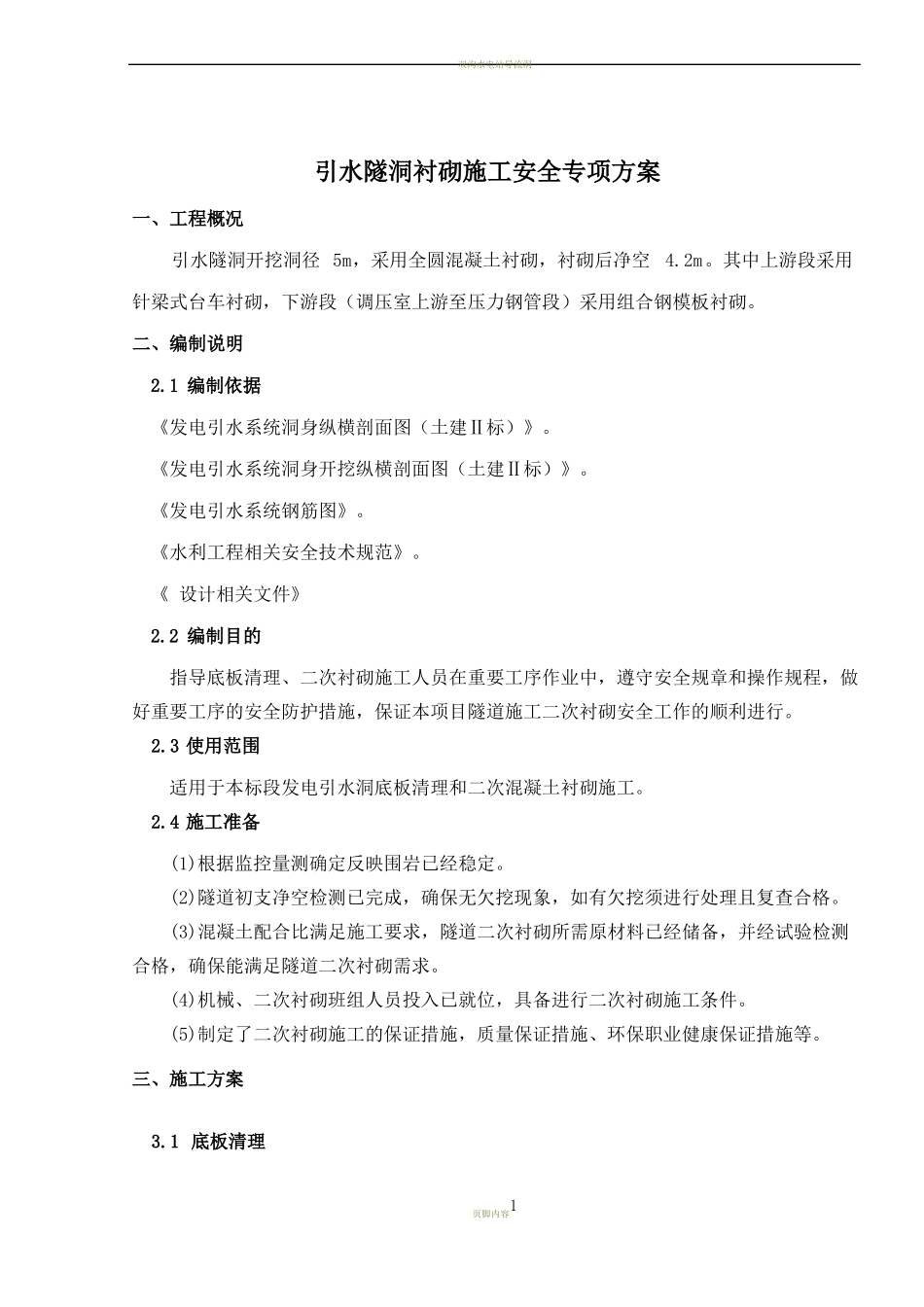

引水隧洞衬砌施工安全专项方案

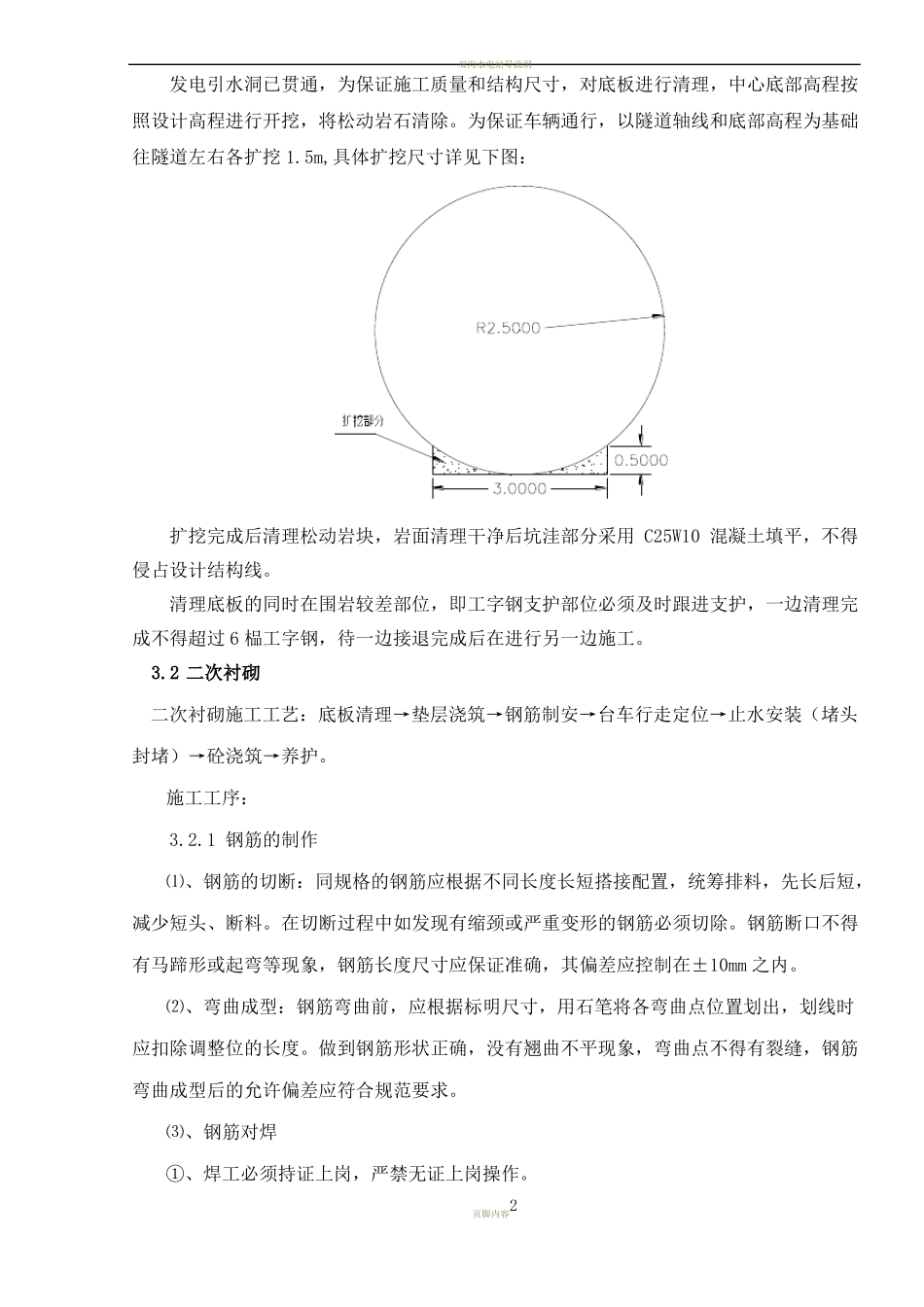

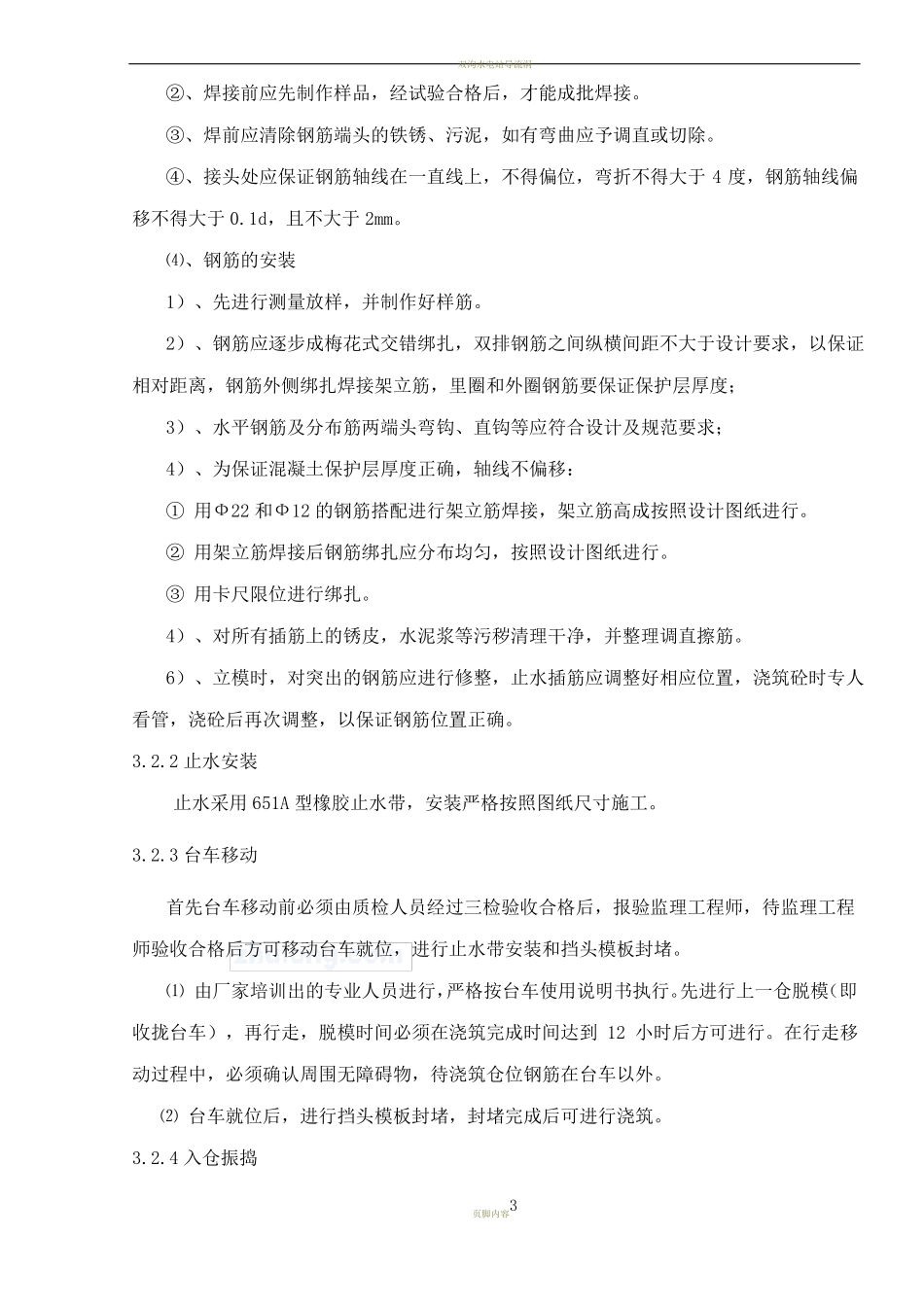

双沟水电站导流洞引水隧洞衬砌施工安全专项方案一、工程概况引水隧洞开挖洞径 5m，采用全圆混凝土衬砌，衬砌后净空4.2m。其中上游段采用针梁式台车衬砌，下游段（调压室上游至压力钢管段）采用组合钢模板衬砌。二、编制说明 2.1 编制依据《发电引水系统洞身纵横剖面图（土建Ⅱ标）》。《发电引水系统洞身开挖纵横剖面图（土建Ⅱ标）》。《发电引水系统钢筋图》。《水利工程相关安全技术规范》。《 设计相关文件》 2.2 编制目的指导底板清理、二次衬砌施工人员在重要工序作业中，遵守安全规章和操作规程，做好重要工序的安全防护措施，保证本项目隧道施工二次衬砌安全工作的顺利进行。2.3 使用范围适用于本标段发电引水洞底板清理和二次混凝土衬砌施工。2.4 施工准备(1)根据监控量测确定反映围岩已经稳定。(2)隧道初支净空检测已完成，确保无欠挖现象，如有欠挖须进行处理且复查合格。(3)混凝土配合比满足施工要求，隧道二次衬砌所需原材料已经储备，并经试验检测合格，确保能满足隧道二次衬砌需求。(4)机械、二次衬砌班组人员投入已就位，具备进行二次衬砌施工条件。(5)制定了二次衬砌施工的保证措施，质量保证措施、环保职业健康保证措施等。三、施工方案3.1 底板清理1页脚内容双沟水电站导流洞发电引水洞已贯通，为保证施工质量和结构尺寸，对底板进行清理，中心底部高程按照设计高程进行开挖，将松动岩石清除。为保证车辆通行，以隧道轴线和底部高程为基础往隧道左右各扩挖 1.5m,具体扩挖尺寸详见下图：扩挖完成后清理松动岩块，岩面清理干净后坑洼部分采用 C25W10 混凝土填平，不得侵占设计结构线。清理底板的同时在围岩较差部位，即工字钢支护部位必须及时跟进支护，一边清理完成不得超过 6 榀工字钢，待一边接退完成后在进行另一边施工。3.2 二次衬砌二次衬砌施工工艺：底板清理→垫层浇筑→钢筋制安→台车行走定位→止水安装（堵头封堵）→砼浇筑→养护。施工工序：3.2.1 钢筋的制作⑴、钢筋的切断：同规格的钢筋应根据不同长度长短搭接配置，统筹排料，先长后短，减少短头、断料。在切断过程中如发现有缩颈或严重变形的钢筋必须切除。钢筋断口不得有马蹄形或起弯等现象，钢筋长度尺寸应保证准确，其偏差应控制在±10mm 之内。⑵、弯曲成型：钢筋弯曲前，应根据标明尺寸，用石笔将各弯曲点位置划出，划线时应扣除调整位的长度。做到钢筋形状正确，没有翘曲不平现象，弯曲点不得有裂缝，钢筋弯曲成型后的允许偏差应符合规范...
