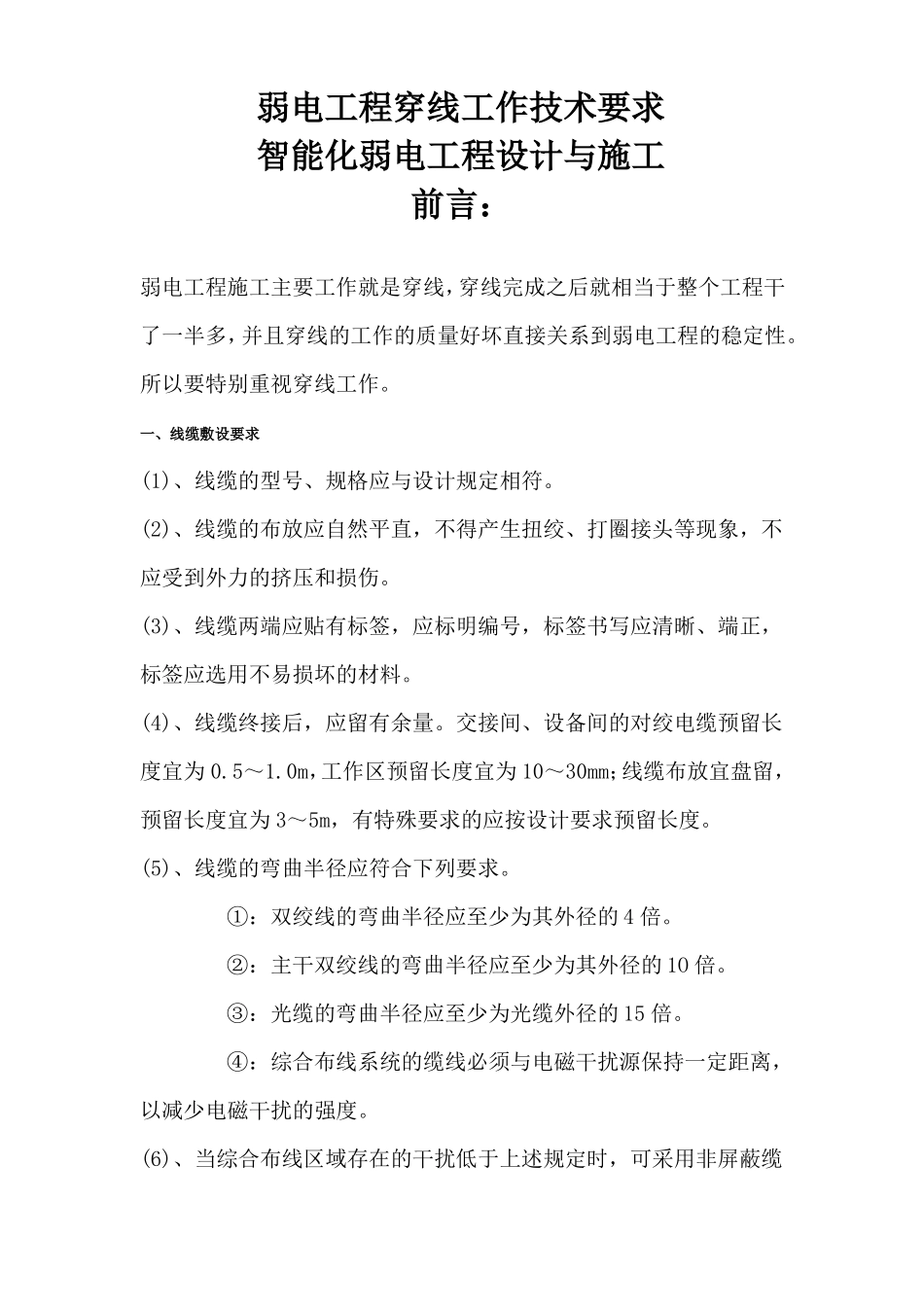

弱电工程穿线工作技术要求

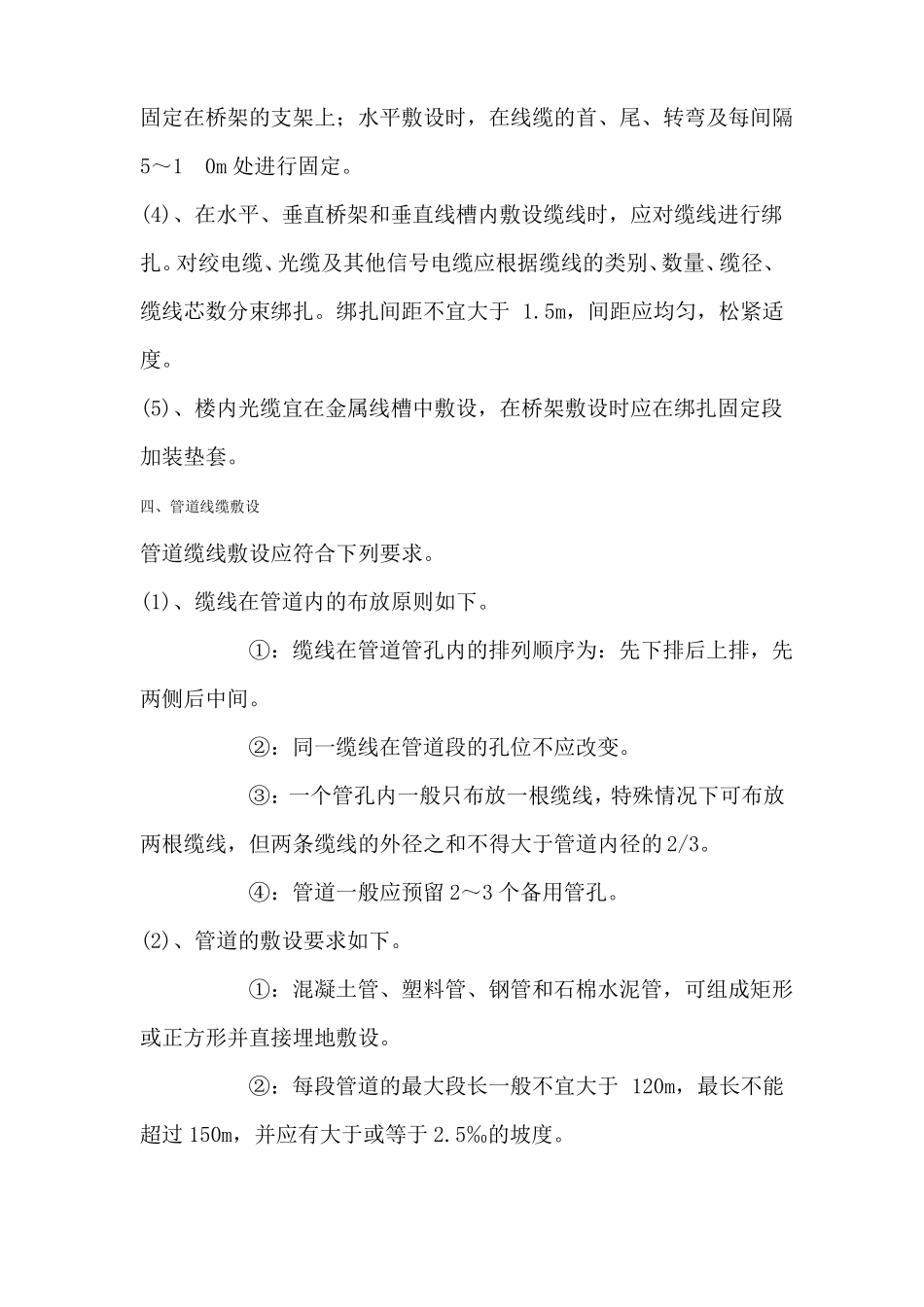

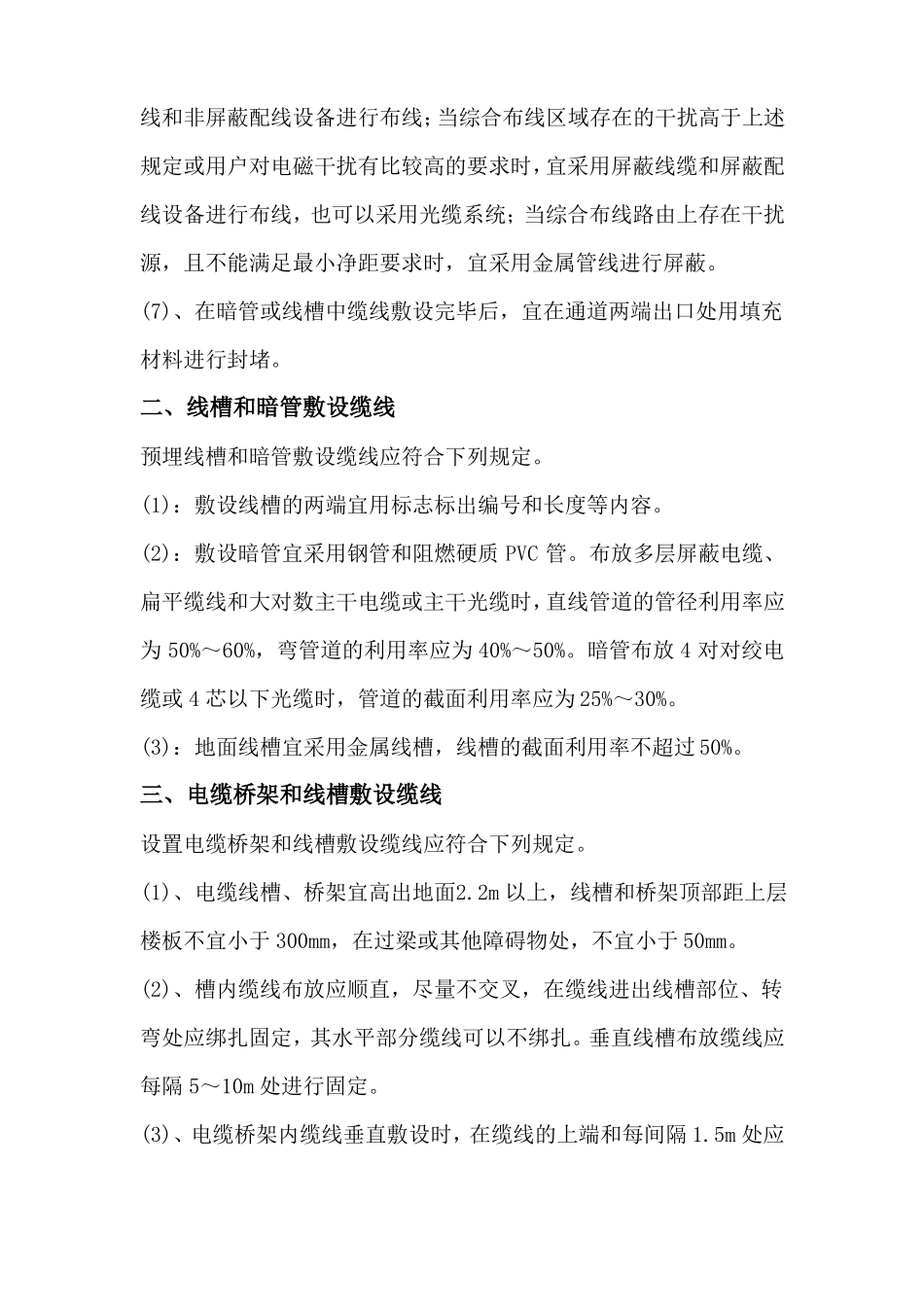

弱电工程穿线工作技术要求智能化弱电工程设计与施工前言：弱电工程施工主要工作就是穿线，穿线完成之后就相当于整个工程干了一半多，并且穿线的工作的质量好坏直接关系到弱电工程的稳定性。所以要特别重视穿线工作。一、线缆敷设要求(1)、线缆的型号、规格应与设计规定相符。(2)、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。(3)、线缆两端应贴有标签，应标明编号，标签书写应清晰、端正，标签应选用不易损坏的材料。(4)、线缆终接后，应留有余量。交接间、设备间的对绞电缆预留长度宜为 0.5～1.0m，工作区预留长度宜为 10～30mm；线缆布放宜盘留，预留长度宜为 3～5m，有特殊要求的应按设计要求预留长度。(5)、线缆的弯曲半径应符合下列要求。①：双绞线的弯曲半径应至少为其外径的 4 倍。②：主干双绞线的弯曲半径应至少为其外径的 1O 倍。③：光缆的弯曲半径应至少为光缆外径的 15 倍。④：综合布线系统的缆线必须与电磁干扰源保持一定距离，以减少电磁干扰的强度。(6)、当综合布线区域存在的干扰低于上述规定时，可采用非屏蔽缆线和非屏蔽配线设备进行布线；当综合布线区域存在的干扰高于上述规定或用户对电磁干扰有比较高的要求时，宜采用屏蔽线缆和屏蔽配线设备进行布线，也可以采用光缆系统；当综合布线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属管线进行屏蔽。(7)、在暗管或线槽中缆线敷设完毕后，宜在通道两端出口处用填充材料进行封堵。二、线槽和暗管敷设缆线预埋线槽和暗管敷设缆线应符合下列规定。(1)：敷设线槽的两端宜用标志标出编号和长度等内容。(2)：敷设暗管宜采用钢管和阻燃硬质 PVC 管。布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为 50%～60%，弯管道的利用率应为 40%～50%。暗管布放 4 对对绞电缆或 4 芯以下光缆时，管道的截面利用率应为 25%～30%。(3)：地面线槽宜采用金属线槽，线槽的截面利用率不超过 50%。三、电缆桥架和线槽敷设缆线设置电缆桥架和线槽敷设缆线应符合下列规定。(1)、电缆线槽、桥架宜高出地面2.2m 以上，线槽和桥架顶部距上层楼板不宜小于 300mm，在过梁或其他障碍物处，不宜小于 50mm。(2)、槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每隔 5～10m 处进行固定。(3)、电缆桥架内缆线垂直敷设时，在缆线...
