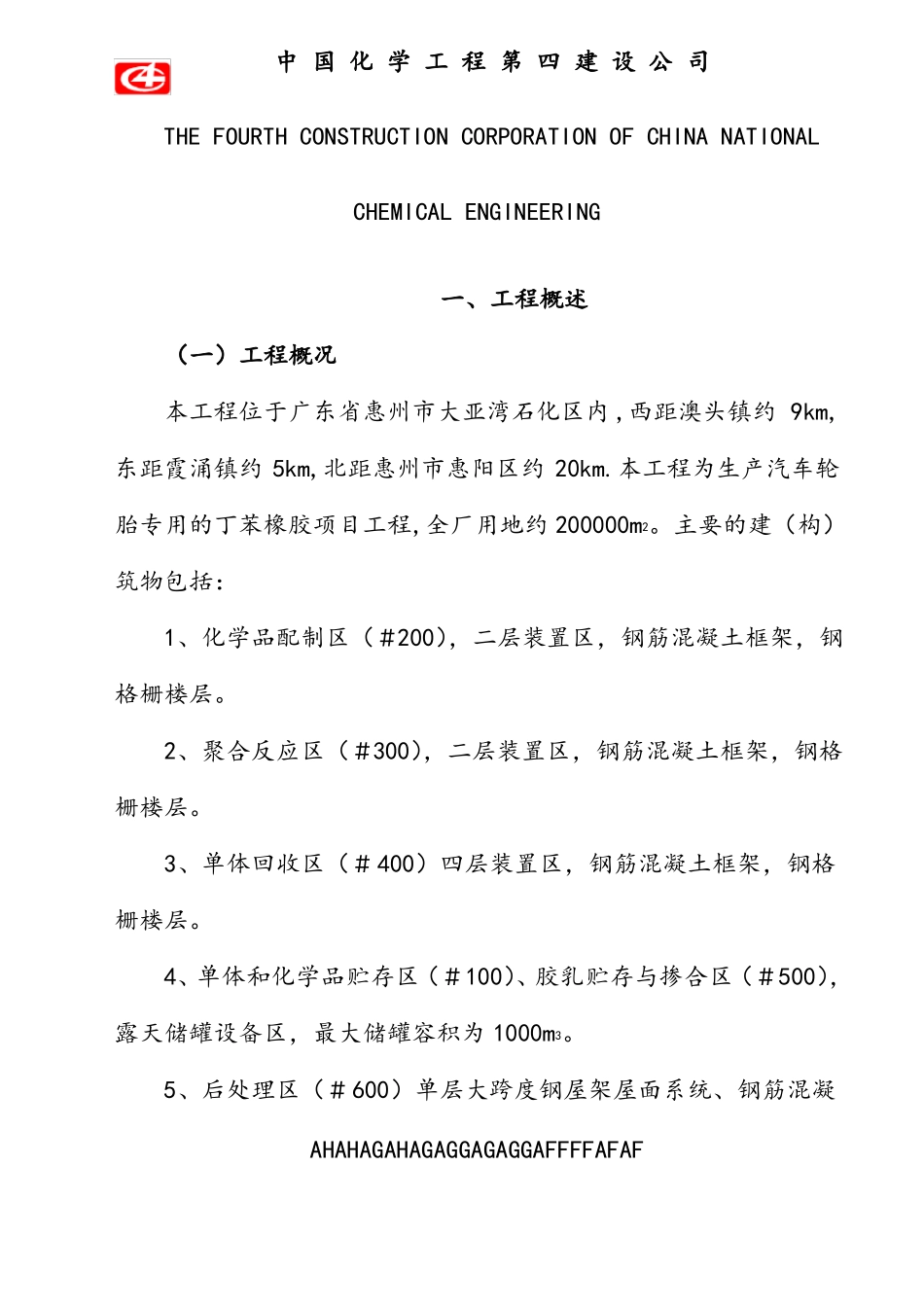

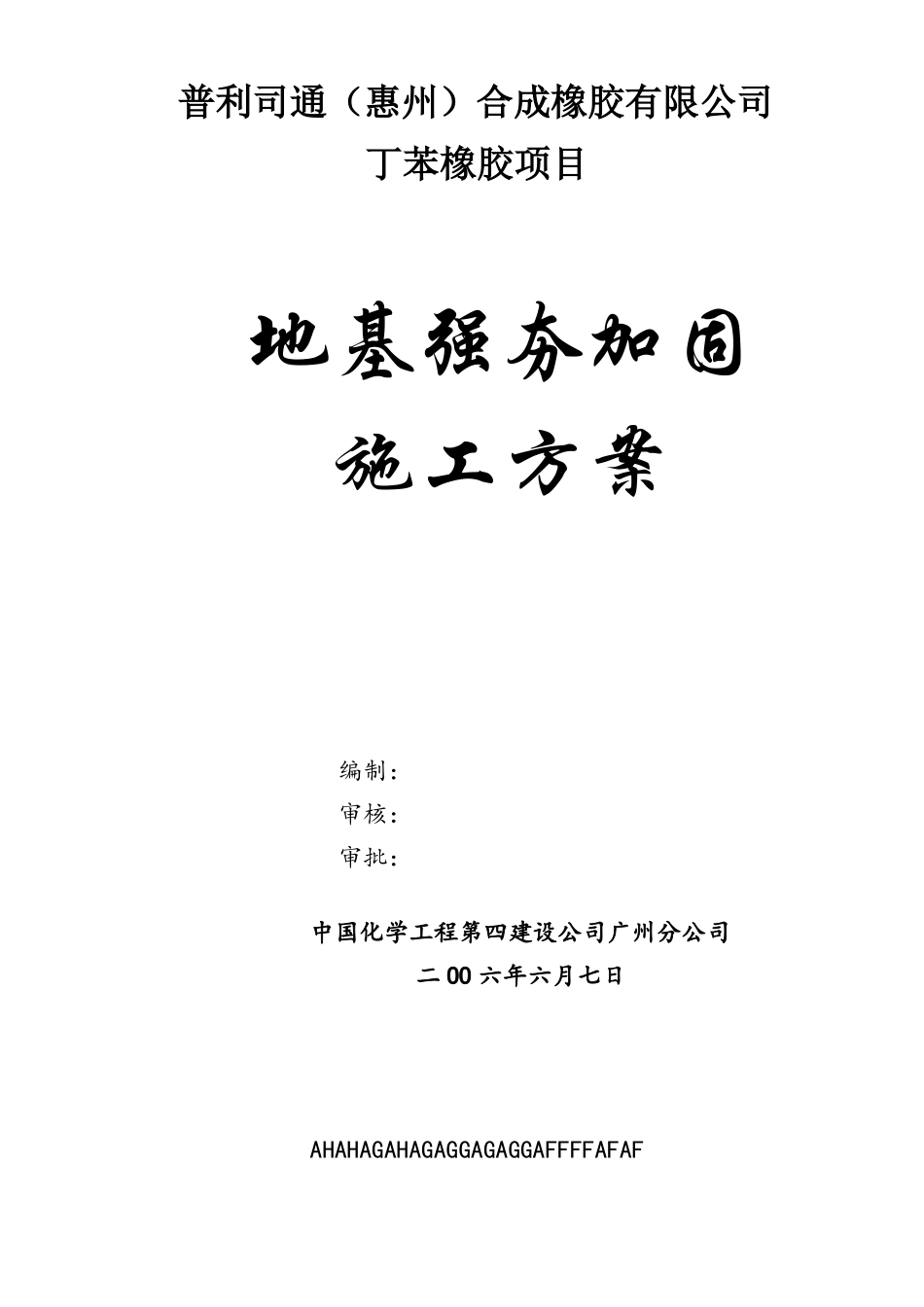

普利司通(惠州)合成橡胶有限公司丁苯橡胶项目地基强夯加固施工方案编制:审核:审批:中国化学工程第四建设公司广州分公司二 OO 六年六月七日AHAHAGAHAGAGGAGAGGAFFFFAFAF中 国 化 学 工 程 第 四 建 设 公 司THE FOURTH CONSTRUCTION CORPORATION OF CHINA NATIONALCHEMICAL ENGINEERING一、工程概述(一)工程概况本工程位于广东省惠州市大亚湾石化区内 ,西距澳头镇约 9km,东距霞涌镇约 5km,北距惠州市惠阳区约 20km.本工程为生产汽车轮胎专用的丁苯橡胶项目工程,全厂用地约 200000m 。主要的建(构)筑物包括:1、化学品配制区(#200),二层装置区,钢筋混凝土框架,钢格栅楼层。2、聚合反应区(#300),二层装置区,钢筋混凝土框架,钢格栅楼层。3、单体回收区(#400)四层装置区,钢筋混凝土框架,钢格栅楼层。4、单体和化学品贮存区(#100)、胶乳贮存与掺合区(#500),露天储罐设备区,最大储罐容积为 1000m 。5、后处理区(#600)单层大跨度钢屋架屋面系统、钢筋混凝AHAHAGAHAGAGGAGAGGAFFFFAFAF32中 国 化 学 工 程 第 四 建 设 公 司THE FOURTH CONSTRUCTION CORPORATION OF CHINA NATIONALCHEMICAL ENGINEERING土柱建筑。6、火炬基础,21m 直径,内径 12m,高 33m,总重约 160t。7、办公楼,一层钢筋骨混凝土框架结构。8、维修车间,二层钢筋混凝土框架结构,局部为单层轻钢屋面结构。9、其余实验室、饭堂等单层建筑物及管架、消防水池等构筑物一批。地基加固处理总面积约 200000 余平方米。地基加固方案是:对松散的杂填土和素填土进行强夯,强夯范围约 21000 平方米,主要强夯区域为#600、冷冻间、实验室、维修车间、警卫室、自行车棚、办公楼、控制室等。建筑物基础使用静压管桩基础。(二)工程地质条件勘察报告反映施工区内,工程地质条件由地表至下,主要分为8 层:1、杂填土或素填土:由侏罗系残积风化土夹较多碎石组成,厚AHAHAGAHAGAGGAGAGGAFFFFAFAF中 国 化 学 工 程 第 四 建 设 公 司THE FOURTH CONSTRUCTION CORPORATION OF CHINA NATIONALCHEMICAL ENGINEERING度 0.58~8.5 m,场地各部位厚薄不均。2、人工填石层:主要为侏罗系中风化岩碎块,直径为 0.1~0.4m,最大者为 1.0 m,此层全场零星布置,层厚 0.6~4.8m.3、耕植土。4、第四系冲积粉砂质粘土:由黄褐色粉砂粘土组成,厚 2.3~10.0 m。5、第四系冲积圆砾层:由砂...
