强电安装施工方案

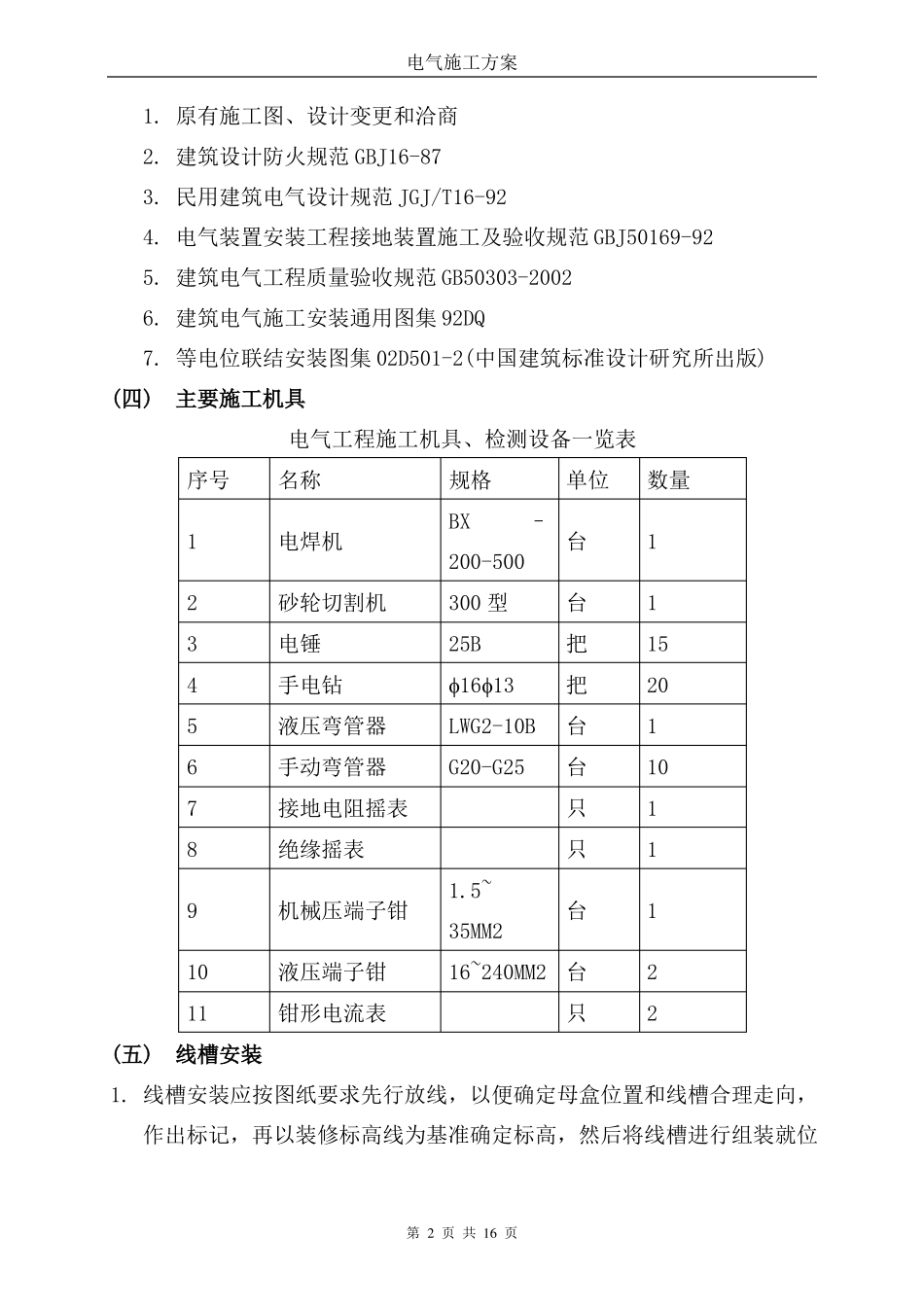

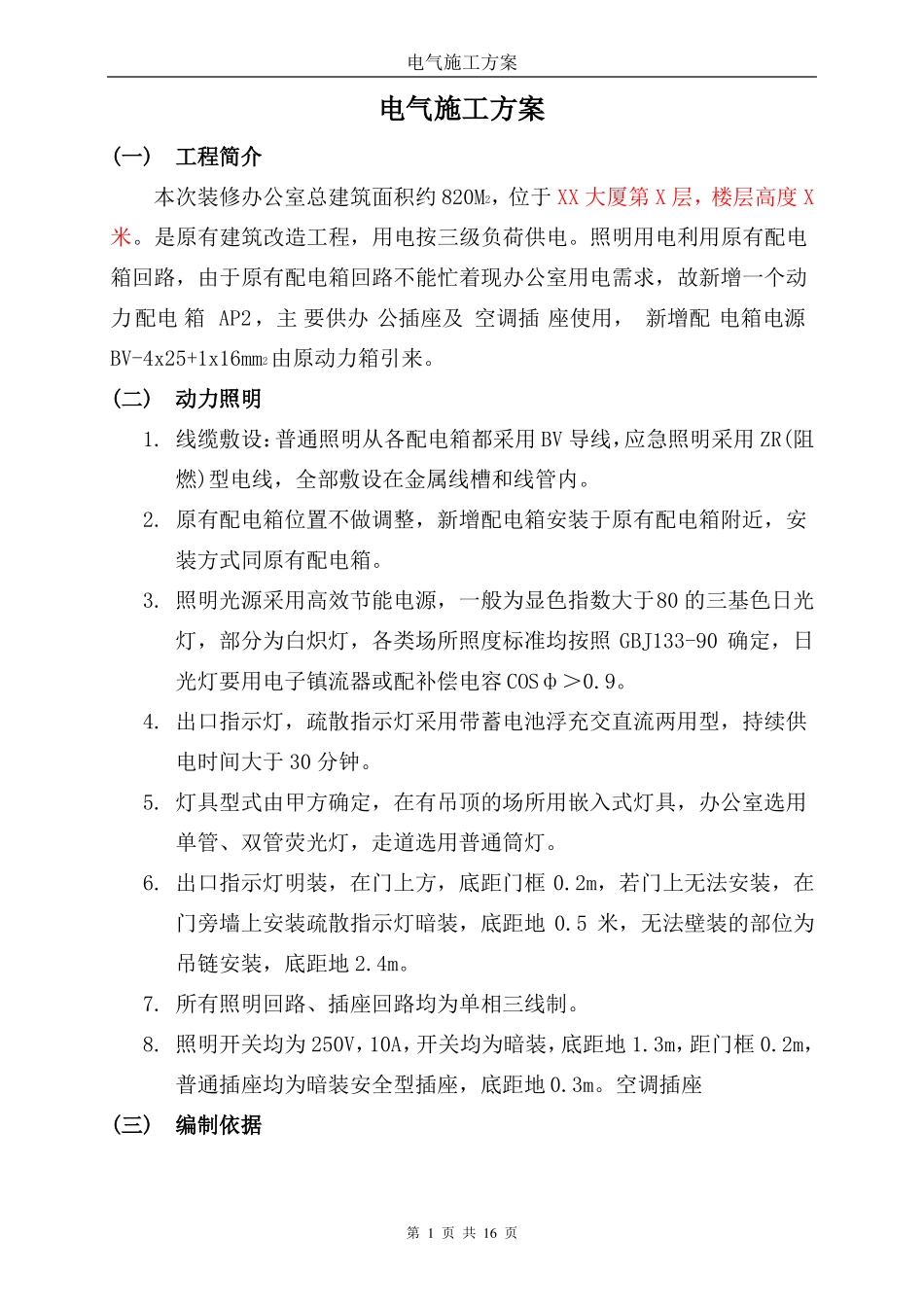

电气施工方案电气施工方案(一)工程简介本次装修办公室总建筑面积约 820M2，位于 XX 大厦第 X 层，楼层高度 X米。是原有建筑改造工程，用电按三级负荷供电。照明用电利用原有配电箱回路，由于原有配电箱回路不能忙着现办公室用电需求，故新增一个动力配电 箱 AP2，主 要供办 公插座及 空调插 座使用， 新增配 电箱电源BV-4x25+1x16mm2由原动力箱引来。(二)动力照明1. 线缆敷设：普通照明从各配电箱都采用 BV 导线，应急照明采用 ZR(阻燃)型电线，全部敷设在金属线槽和线管内。2. 原有配电箱位置不做调整，新增配电箱安装于原有配电箱附近，安装方式同原有配电箱。3. 照明光源采用高效节能电源，一般为显色指数大于80 的三基色日光灯，部分为白炽灯，各类场所照度标准均按照 GBJ133-90 确定，日光灯要用电子镇流器或配补偿电容 COSф＞0.9。4. 出口指示灯，疏散指示灯采用带蓄电池浮充交直流两用型，持续供电时间大于 30 分钟。5. 灯具型式由甲方确定，在有吊顶的场所用嵌入式灯具，办公室选用单管、双管荧光灯，走道选用普通筒灯。6. 出口指示灯明装，在门上方，底距门框 0.2m，若门上无法安装，在门旁墙上安装疏散指示灯暗装，底距地 0.5 米，无法壁装的部位为吊链安装，底距地 2.4m。7. 所有照明回路、插座回路均为单相三线制。8. 照明开关均为 250V，10A，开关均为暗装，底距地 1.3m，距门框 0.2m，普通插座均为暗装安全型插座，底距地 0.3m。空调插座(三)编制依据第 1 页 共 16 页电气施工方案1. 原有施工图、设计变更和洽商2. 建筑设计防火规范 GBJ16-873. 民用建筑电气设计规范 JGJ/T16-924. 电气装置安装工程接地装置施工及验收规范 GBJ50169-925. 建筑电气工程质量验收规范 GB50303-20026. 建筑电气施工安装通用图集 92DQ7. 等电位联结安装图集 02D501-2(中国建筑标准设计研究所出版)(四)主要施工机具电气工程施工机具、检测设备一览表序号1234567891011(五)线槽安装1. 线槽安装应按图纸要求先行放线，以便确定母盒位置和线槽合理走向，作出标记，再以装修标高线为基准确定标高，然后将线槽进行组装就位名称电焊机砂轮切割机电锤手电钻液压弯管器手动弯管器接地电阻摇表绝缘摇表机械压端子钳液压端子钳钳形电流表规格BX–单位台台把把数量11152011011122200-500300 型25B1613LWG2-10B台G20-G251.5~35MM2台只只台16~240MM2台只第 2 页 共 16 页电气施工方案调整，固定...
