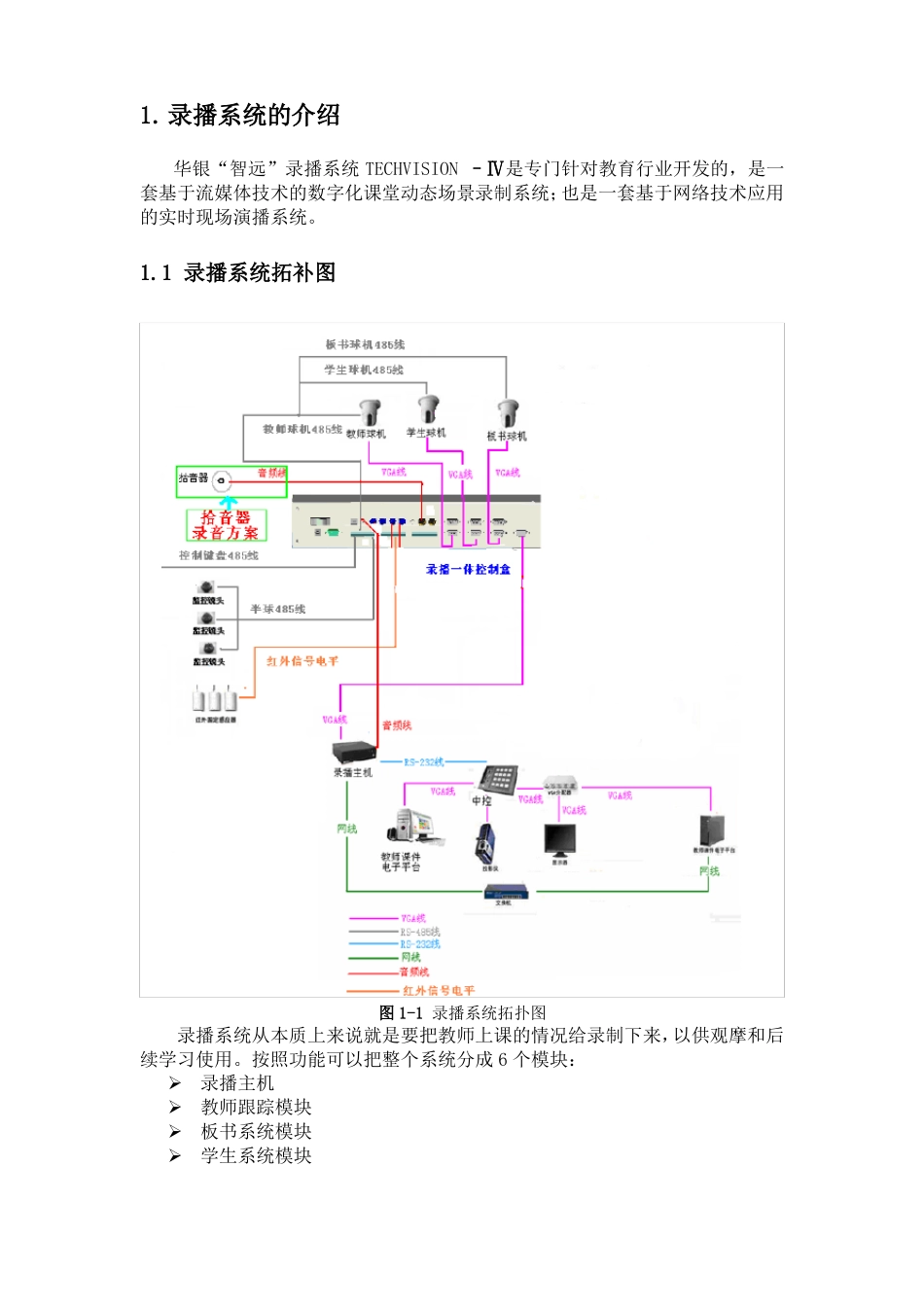

1.录播系统的介绍华银“智远”录播系统 TECHVISION –Ⅳ是专门针对教育行业开发的，是一套基于流媒体技术的数字化课堂动态场景录制系统；也是一套基于网络技术应用的实时现场演播系统。1.1 录播系统拓补图图 1-1 录播系统拓扑图录播系统从本质上来说就是要把教师上课的情况给录制下来，以供观摩和后续学习使用。按照功能可以把整个系统分成 6 个模块：➢录播主机➢教师跟踪模块➢板书系统模块➢学生系统模块➢声音模块➢中控模块1.2 录播主机录播主机是整个录播系统的核心，实现 2 路 VGA 以及声音的采集压缩编码功能，并且提供网络直播，文件保存等其他功能。如图 1-2 所示，Techvision Ⅳ服务器具有简洁的前面板，大大降低了使用和维修难度，共包含 1 个电源开关、一个复位开关、一个键盘锁开关、1 个电源指示灯、1 个键盘指示灯、一个键盘锁指示灯。➢POWER: 电源开关；➢POWER 灯 (亮)：表示电源开；➢RESET（红色按钮）： 服务器复位键；➢KB-LK（蓝色按钮）：恢复服务器原始 IP 及高级用户密码。图 1-2服务器正面图➢➢➢➢➢➢➢如图 1-3 所示，Techvision Ⅳ 服务器的背面共包含如下按钮和接口：串口扩展口，与中控通信，实现一键录制功能。VGA信号输入：两张卡分别用于采集学生板书教师信号和教师PPT信号服务器VGA信号环出LINE线性音频输入（蓝色输入口），用于录制声音网口AC220V电源口AC220V电源开关图 1-3服务器背面图录播服务器的软件操作请见《华银智远录播系统Techvision Ⅳ使用说明书》。1.3 声音系统声音系统采用拾音器方案拾音器音响录播主机中控教师课件电子平台图 1-4 拾音器方案声音系统拓扑图拾音器方案声音系统拓扑图如上图 1-4 所示。声音系统模块是通过 1 个吸拾音器拾取声音后输入服务器录音。同时可以把教师电脑的声音也能输入到服务器。2，系统调试以及使用2.1 录播服务器：（详见说明书）2.2 一体化控制盒调试2.2.1 教师跟踪系统的调试调试步骤：⑴ 先将录播一体控制盒插头按照说明书全部接好，将 J2 的调试管脚接地，一体控制盒的串口线用 RS232 线接到电脑的串口上。⑵然后进行教师跟踪软件的调试，各个组件安装好后就可以进行调试。调试步骤如下：①将一体控制盒上的 232 串口连接到有调试软件的 PC 上，J2 的调试管脚接地，系统上电，初始化。PC 上的软件界面如下图：② 此时单击打开串口，没有问题的情况下，应该在坐标显示区域看到有0－200 的坐标显示...
