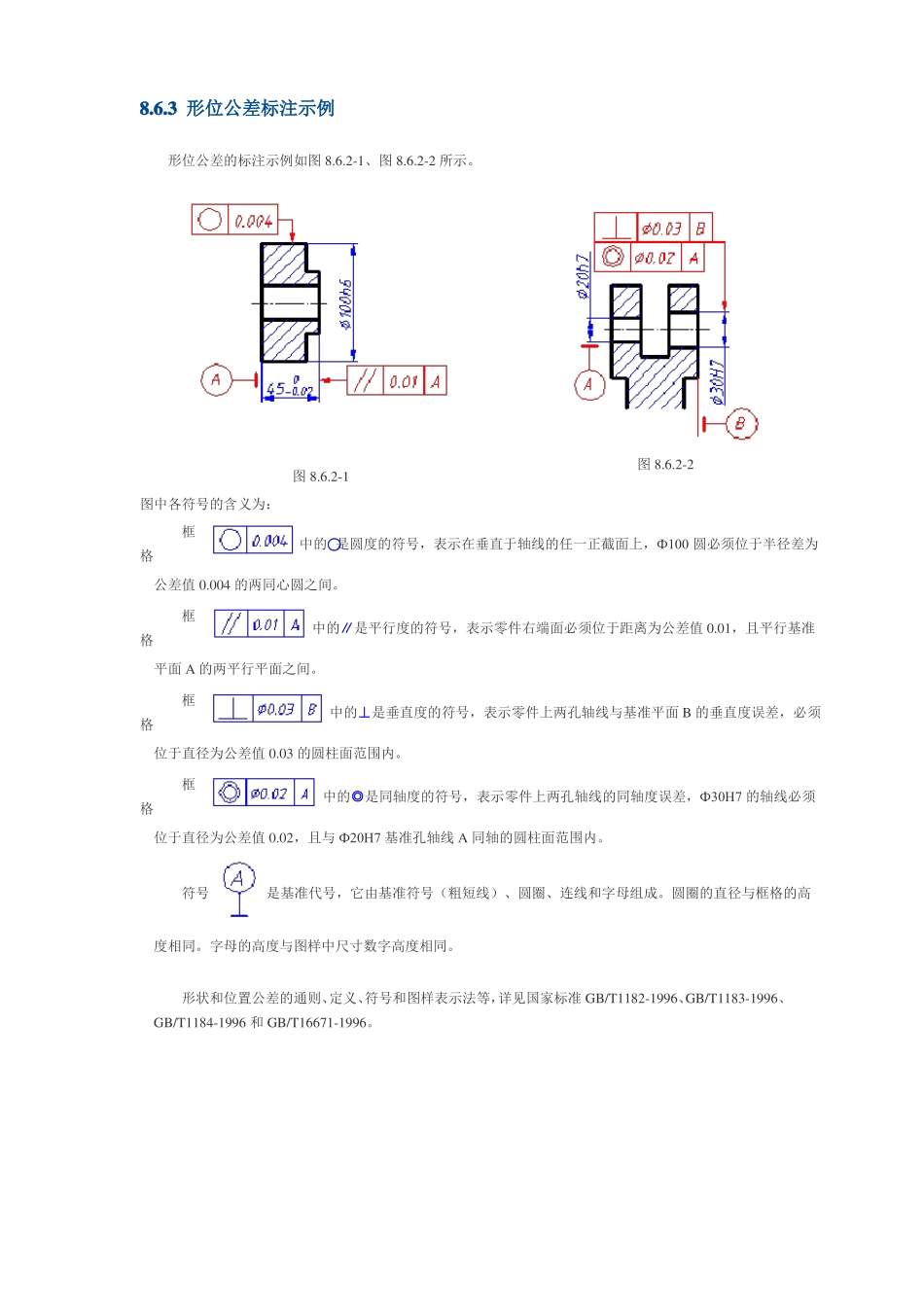

8.6.3 形位公差标注示例形位公差的标注示例如图 8.6.2-1、图 8.6.2-2 所示。图 8.6.2-1图中各符号的含义为:框格中的○是圆度的符号,表示在垂直于轴线的任一正截面上,Ф100 圆必须位于半径差为图 8.6.2-2公差值 0.004 的两同心圆之间。框格中的∥是平行度的符号,表示零件右端面必须位于距离为公差值 0.01,且平行基准平面 A 的两平行平面之间。框格中的⊥是垂直度的符号,表示零件上两孔轴线与基准平面 B 的垂直度误差,必须位于直径为公差值 0.03 的圆柱面范围内。框格中的◎是同轴度的符号,表示零件上两孔轴线的同轴度误差,Ф30H7 的轴线必须位于直径为公差值 0.02,且与 Ф20H7 基准孔轴线 A 同轴的圆柱面范围内。符号是基准代号,它由基准符号(粗短线)、圆圈、连线和字母组成。圆圈的直径与框格的高度相同。字母的高度与图样中尺寸数字高度相同。形状和位置公差的通则、定义、符号和图样表示法等,详见国家标准 GB/T1182-1996、GB/T1183-1996、GB/T1184-1996 和 GB/T16671-1996。第四章 形状和位置精度设计与检测要求一般理解与掌握的内容有:形位公差的基本概念、分类,公差原则中的最小实体要求与可逆要求,形位误差及其检测;要求深刻理解与熟练掌握的重点内容有: 1、形位公差特征项目的名称和符号; 2、形位公差在图样上的表示方法; 3、形位公差带; 4、公差原则;难点:公差原则,形位公差的选择。实验六:学生根据自己的兴趣选择一种零件的形状或位置公差的检测。学时:8 学时=6 学时+习题课 2 学时零件在加工过程中,由于工件、刀具、夹具及工艺操作等因素的影响,会使被加工零件的各几何要素产生一定的形状误差和位置误差,而几何要素的形位误差会直接影响机械产品的工作精度、运动平稳性、密封性、耐磨性、使用寿命和可装配性等。因此,为了满足零件的使用要求,保证零件的互换性和制造经济性,在设计时应对零件的形位误差给以必要而合理的限制,即应对零件规定形状和位置公差。为了保证互换性,我国已经把形位公差标准化,颁布了下列国标:GB/T1182-1996《形状和位置公差 通则 定义 符号和图样表示法》GB/T1184-1996《形状和位置公差 未注公差值》GB/T4249-1996《公差原则》GB/T16671-1996《形状和位置公差 最大实体要求、最小实体要求和可逆要求》形位误差的产生及其影响:图样上给出的零件都是没有误差理想几何体,但是,由于加工中机床、夹具、刀具、和工件所组成的工艺系统本身...
