局域网的组建实验报告

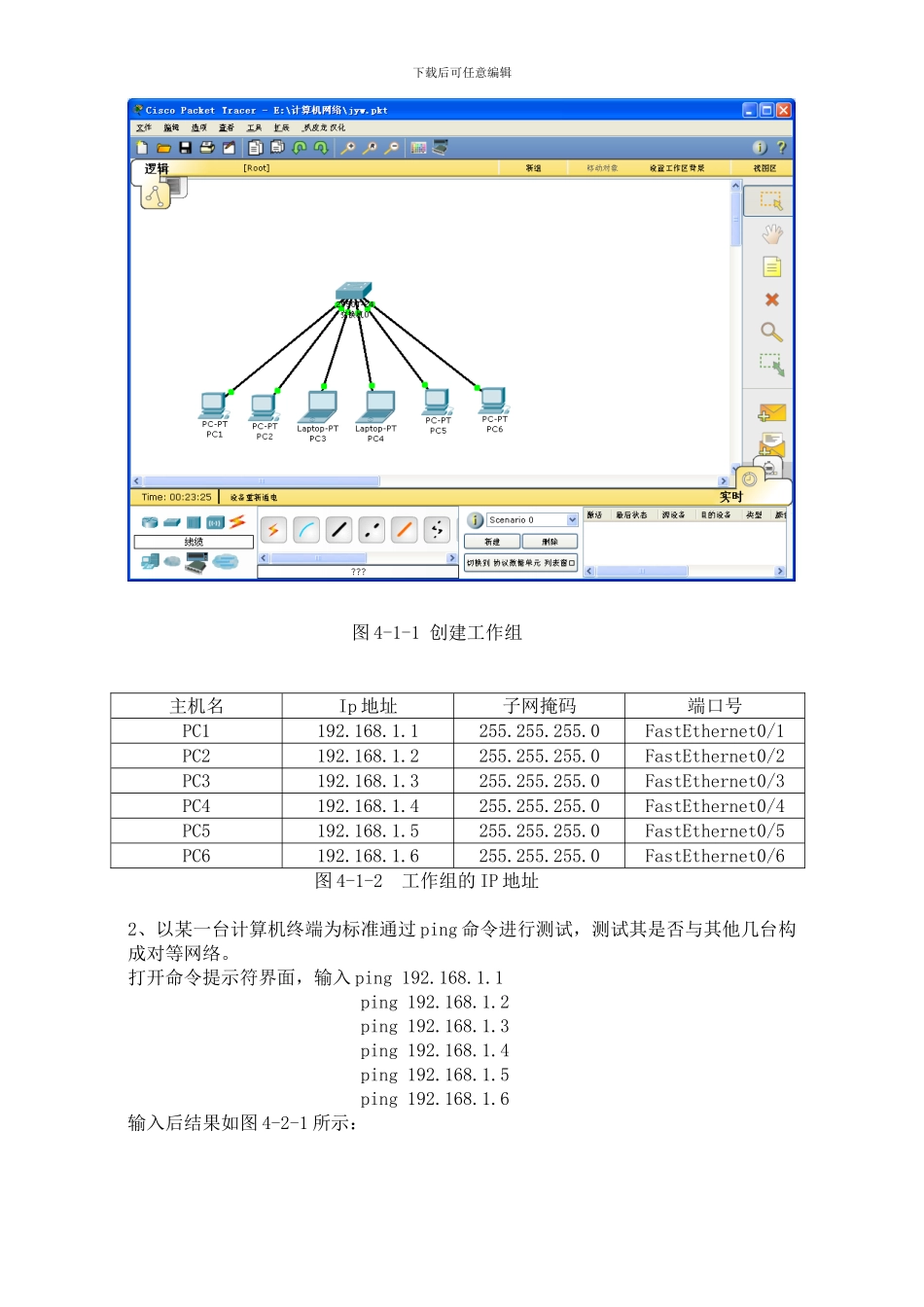

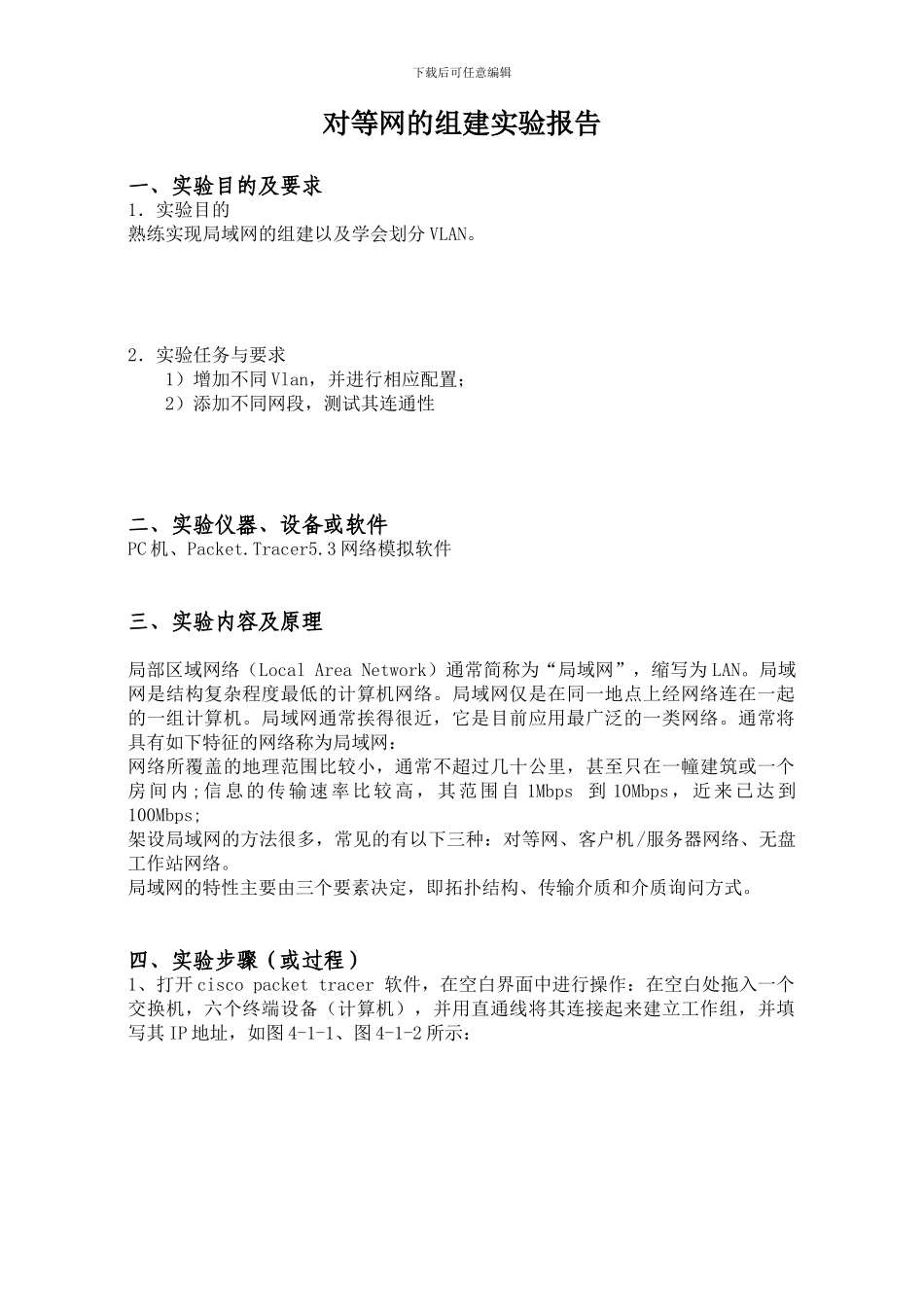

下载后可任意编辑对等网的组建实验报告一、实验目的及要求1．实验目的熟练实现局域网的组建以及学会划分 VLAN。2．实验任务与要求1）增加不同 Vlan，并进行相应配置；2）添加不同网段，测试其连通性二、实验仪器、设备或软件PC 机、Packet.Tracer5.3 网络模拟软件三、实验内容及原理局部区域网络（Local Area Network）通常简称为“局域网”，缩写为 LAN。局域网是结构复杂程度最低的计算机网络。局域网仅是在同一地点上经网络连在一起的一组计算机。局域网通常挨得很近，它是目前应用最广泛的一类网络。通常将具有如下特征的网络称为局域网：网络所覆盖的地理范围比较小，通常不超过几十公里，甚至只在一幢建筑或一个房间内;信息的传输速率比较高，其范围自 1Mbps 到 10Mbps，近来已达到100Mbps;架设局域网的方法很多，常见的有以下三种：对等网、客户机/服务器网络、无盘工作站网络。局域网的特性主要由三个要素决定，即拓扑结构、传输介质和介质询问方式。四、实验步骤（或过程）1、打开 cisco packet tracer 软件，在空白界面中进行操作：在空白处拖入一个交换机，六个终端设备（计算机），并用直通线将其连接起来建立工作组，并填写其 IP 地址，如图 4-1-1、图 4-1-2 所示：下载后可任意编辑 图 4-1-1 创建工作组主机名Ip 地址子网掩码端口号PC1192.168.1.1255.255.255.0FastEthernet0/1PC2192.168.1.2255.255.255.0FastEthernet0/2PC3192.168.1.3255.255.255.0FastEthernet0/3PC4192.168.1.4255.255.255.0FastEthernet0/4PC5192.168.1.5255.255.255.0FastEthernet0/5PC6192.168.1.6255.255.255.0FastEthernet0/6 图 4-1-2 工作组的 IP 地址2、以某一台计算机终端为标准通过 ping 命令进行测试，测试其是否与其他几台构成对等网络。打开命令提示符界面，输入 ping 192.168.1.1 ping 192.168.1.2 ping 192.168.1.3ping 192.168.1.4ping 192.168.1.5ping 192.168.1.6输入后结果如图 4-2-1 所示：下载后可任意编辑 图 4-2-1 pingPC1 的 IP 地址说明：ping 192.168.1.1 发送数据包 4，接收数据包 4，没有丢失ping 192.168.1.2 发送数据包 4，接收数据包 4，没有丢失ping 192.168.1.3 发送数据包 4，接收数据包 4，没有丢失ping 192.168.1.4 发送数据包 4，接收数据包 4，没有丢失ping 192.168.1.5 发送数据包 4，接收数据包 4，没有丢失ping 192.168.1.6 发送数据包 4，接...
