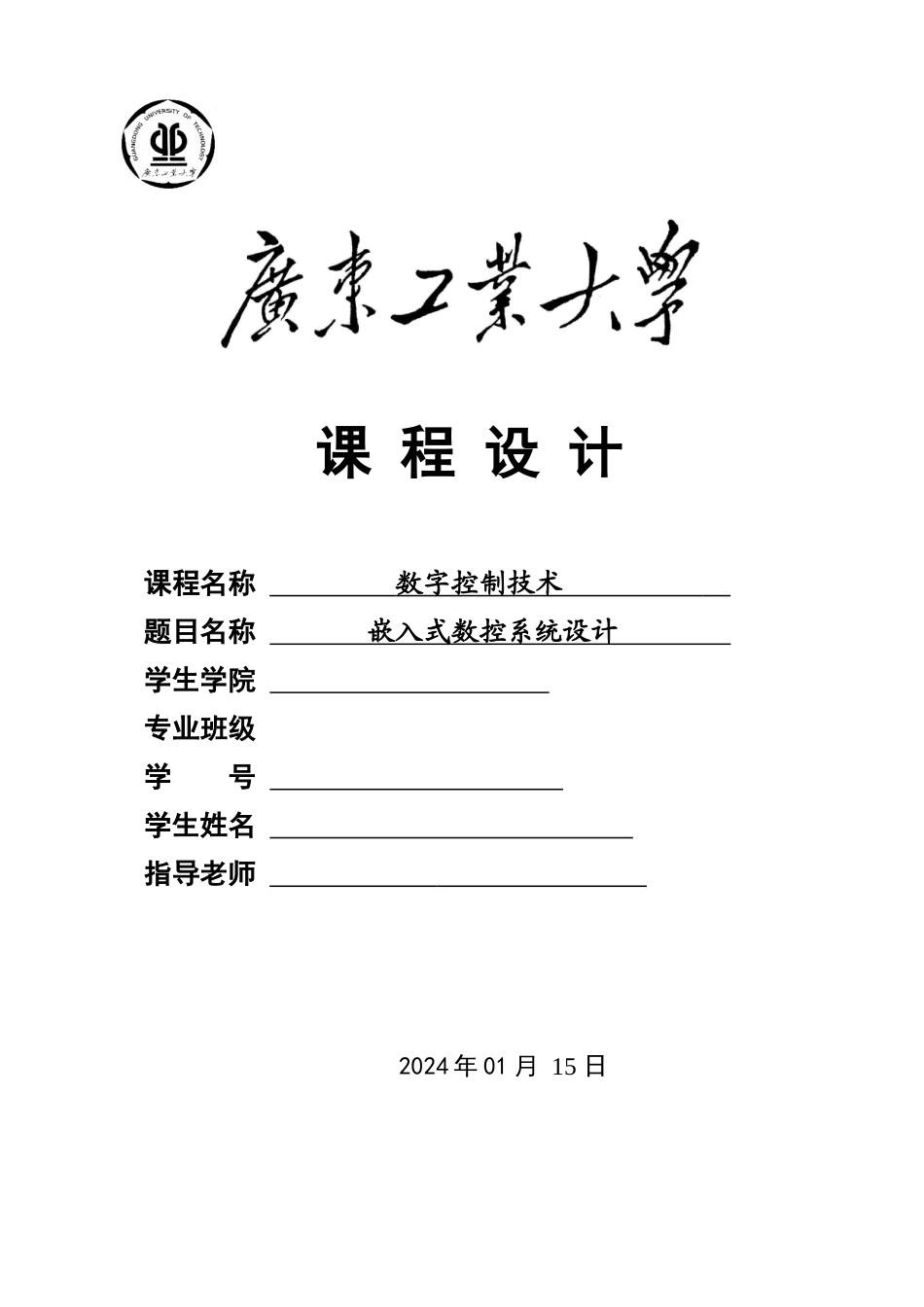

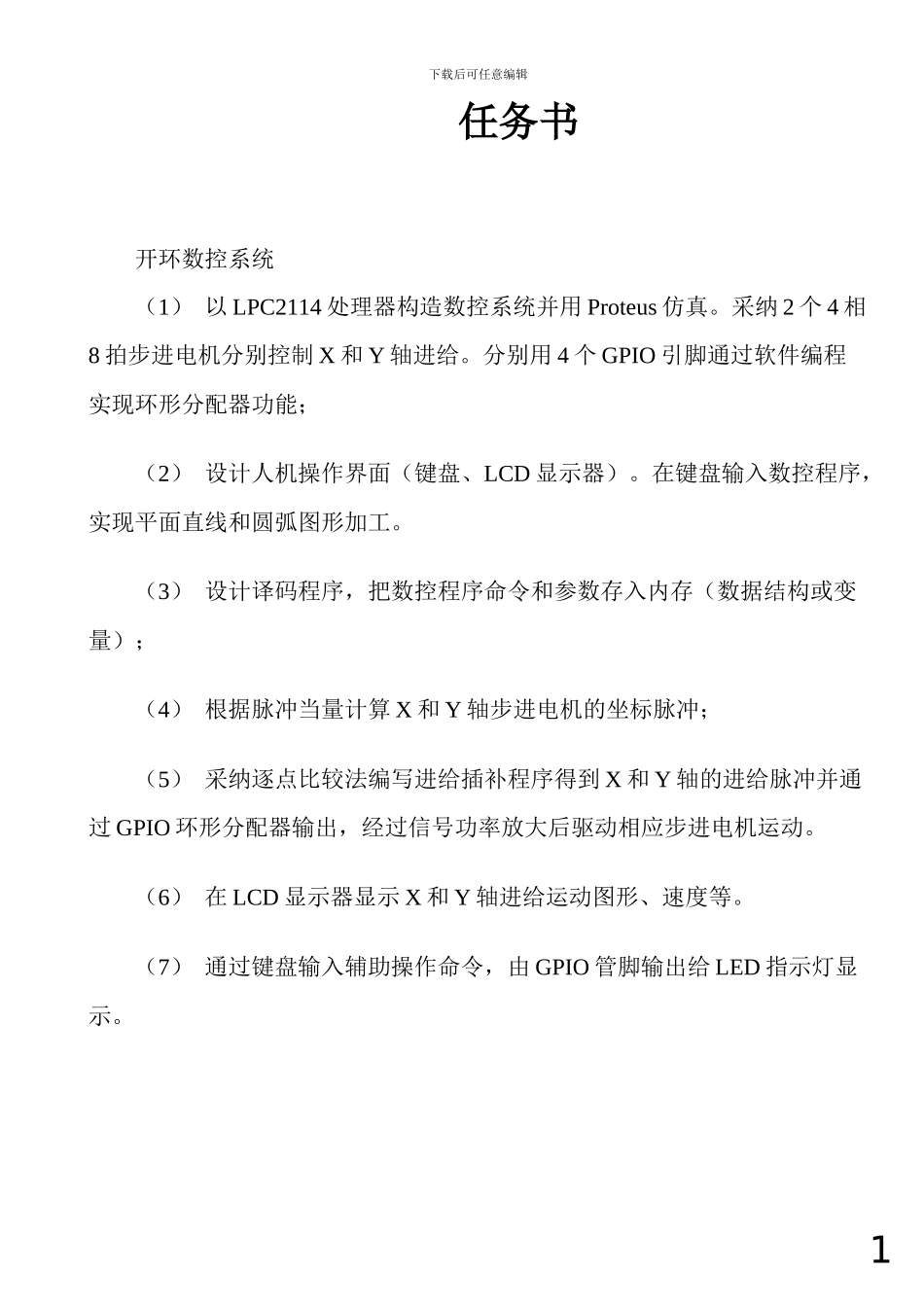

课 程 设 计课程名称 数字控制技术 题目名称 嵌入式数控系统设计 学生学院 专业班级 学 号 学生姓名 指导老师 2024 年 01 月 15 日1下载后可任意编辑任务书开环数控系统（1） 以 LPC2114 处理器构造数控系统并用 Proteus 仿真。采纳 2 个 4 相8 拍步进电机分别控制 X 和 Y 轴进给。分别用 4 个 GPIO 引脚通过软件编程实现环形分配器功能；（2） 设计人机操作界面（键盘、LCD 显示器）。在键盘输入数控程序，实现平面直线和圆弧图形加工。（3） 设计译码程序，把数控程序命令和参数存入内存（数据结构或变量）；（4） 根据脉冲当量计算 X 和 Y 轴步进电机的坐标脉冲；（5） 采纳逐点比较法编写进给插补程序得到 X 和 Y 轴的进给脉冲并通过 GPIO 环形分配器输出，经过信号功率放大后驱动相应步进电机运动。（6） 在 LCD 显示器显示 X 和 Y 轴进给运动图形、速度等。（7） 通过键盘输入辅助操作命令，由 GPIO 管脚输出给 LED 指示灯显示。21下载后可任意编辑摘要数字控制简称数控，采纳数字指令自动控制机械的动作，控制位置、角度和速度等机械量，也包括温度、压力、流量等物理量，是电子信息技术与传统机床技术相融合的机电一体化产品。在当今制造业中数控系统扮演着极其重要的角色，因此受到高度重视，是今年来进展最快的技术。目前，嵌入式技术已经开始广泛应用于工业控制领域，将嵌入式技术应用在机床控制上，对新型嵌入式系统进行讨论和应用具有十分重要的意义。本文提出的数控系统是基于由飞利浦的 LPC2114 芯片作为 CPU，通过4X4 矩阵键盘输入 G 代码控制 X、Y 轴方向的步进电机进行进给，同时在LCD 显示屏上描绘轨迹。关键字：数字控制、嵌入式技术、CPU、LCD、矩阵键盘目录一、引言....................................................................................................4二、设计目的与意义及任务分析..............................................................42.1 设计目的与意义.......................................................................................................................423下载后可任意编辑2.2 任务分析...................................................................................................................................4三、部件功能简介..................................
