嵌入式课设基于ARM9的模拟输入输出接口驱动程序的设计

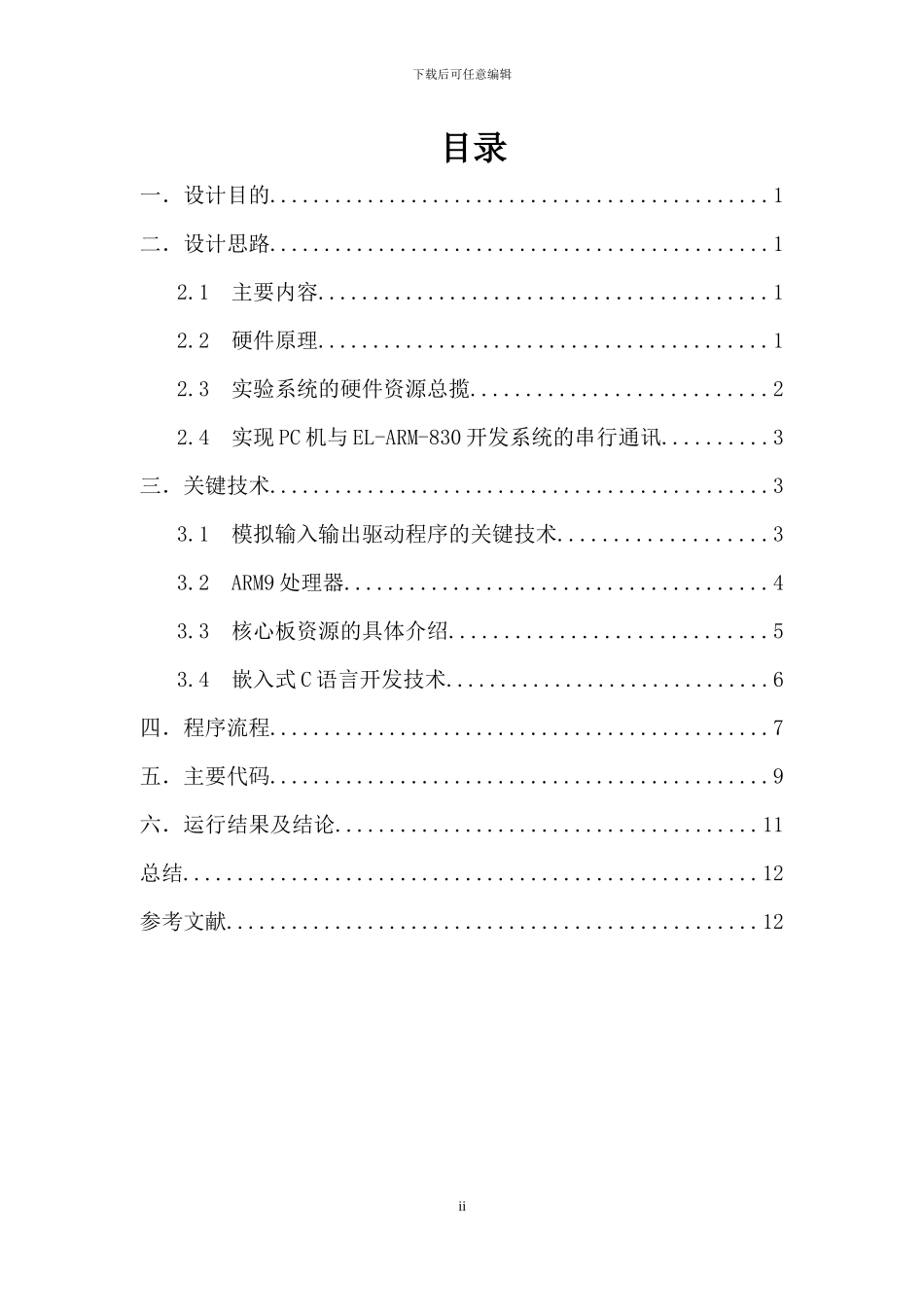

下载后可任意编辑摘 要串行通信的设计在嵌入式系统开发中是一个非常重要的部分，基本原理是使用一片缓冲芯片 74LS244 来把 CPU 外面的输入数据写入 CPU 的并行总线上，并行总线上的数据被一片数据锁存芯片74LS273 保留，CPU 通过选中锁存芯片，并读取预先设给锁存器地址内的内容，就可以把数据读出，来确定外面的数据的高低。 通过这样的设计来实现模拟输入输出接口驱动程序的设计，设计中涉及到串口的输入和输出。关键词 嵌入式系统；串口通信；驱动程序i下载后可任意编辑目录一．设计目的..............................................1二．设计思路..............................................12.1 主要内容.........................................12.2 硬件原理.........................................12.3 实验系统的硬件资源总揽...........................22.4 实现 PC 机与 EL-ARM-830 开发系统的串行通讯..........3三．关键技术..............................................33.1 模拟输入输出驱动程序的关键技术...................33.2 ARM9 处理器.......................................43.3 核心板资源的具体介绍.............................53.4 嵌入式 C 语言开发技术..............................6四．程序流程..............................................7五．主要代码..............................................9六．运行结果及结论.......................................11总结.....................................................12参考文献.................................................12ii下载后可任意编辑一．设计目的1. 学习模拟输入输出接口的原理2. 掌握接口程序实现的基本方法二．设计思路2.1 主要内容（1）基于 ARM9 微处理器的串行接收驱动程序设计① 初始化程序设计 ② 串行接收程序设计（2）基于 ARM9 微处理器的串行发送驱动程序设计① 初始化程序设计② 串行发送程序设计（3）基于 ARM9 微处理器的串行接收发送驱动程序设计① 初始化程序设计② 串行接收发送程序设计2.2 硬件原理 硬件原理如图所示，U2 MAX232 是 RS-232C 的接口电路，实现电平转换作用。能将来自 S3C44B0X 一侧的 0V～3.3V 正逻辑电平转换为符合 EIA 标准的负逻辑电平输出，既当 S3C44B0X 发出 0V 电平常，经过 MAX232 转换为 3V～15V...
