数电课程设计报告-数字频率计

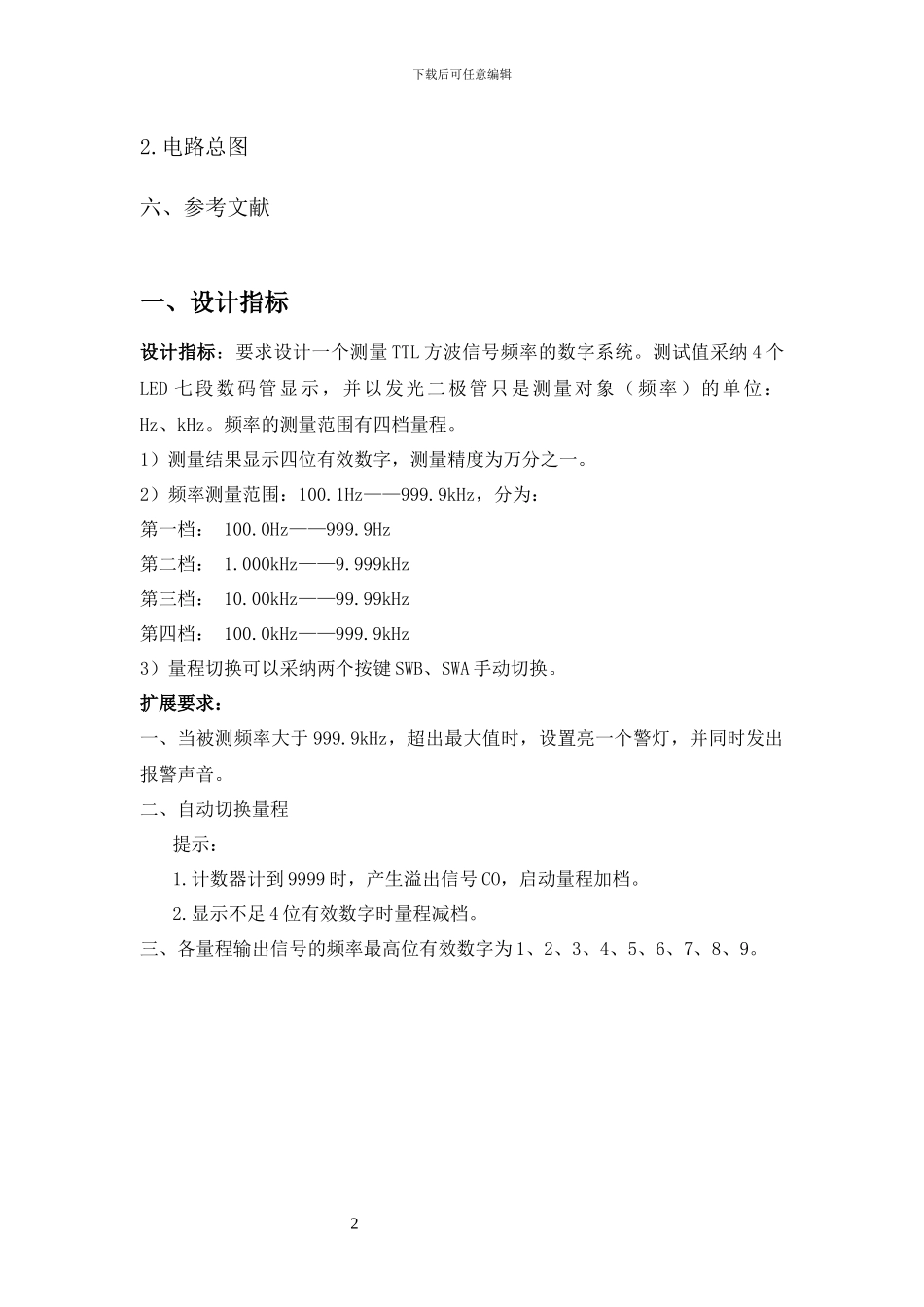

1下载后可任意编辑数电课程设计报告：频率计目录一、设计指标二、系统概述1.设计思想2.可行性论证3.工作过程三、单元电路设计与分析1.器件选择2.设计及工作原理分析四、电路的组构与调试1.遇到的问题2.现象记录及原因分析3.解决与结果4.功能的测试方法、步骤、设备、记录的数据五、总结1.体会21下载后可任意编辑2.电路总图六、参考文献一、设计指标设计指标：要求设计一个测量 TTL 方波信号频率的数字系统。测试值采纳 4 个LED 七段数码管显示，并以发光二极管只是测量对象（频率）的单位：Hz、kHz。频率的测量范围有四档量程。1）测量结果显示四位有效数字，测量精度为万分之一。2）频率测量范围：100.1Hz——999.9kHz，分为：第一档： 100.0Hz——999.9Hz第二档： 1.000kHz——9.999kHz第三档： 10.00kHz——99.99kHz第四档： 100.0kHz——999.9kHz3）量程切换可以采纳两个按键 SWB、SWA 手动切换。扩展要求：一、当被测频率大于 999.9kHz，超出最大值时，设置亮一个警灯，并同时发出报警声音。二、自动切换量程提示：1.计数器计到 9999 时，产生溢出信号 CO，启动量程加档。2.显示不足 4 位有效数字时量程减档。三、各量程输出信号的频率最高位有效数字为 1、2、3、4、5、6、7、8、9。32下载后可任意编辑二、系统概述 1.设计思想周期性信号频率可通过记录信号在 1s 内的周期数来确定其频率。累计标准时间 Ts 中被测信号的脉冲个数 Nx，被测信号频率：fx≈Nx/Ts测量时间 Ts 选择：由于测量时间 Ts 需要根据被测信号的频率切换，所以通常对振荡时钟进行分频以获得不同的定时时间。采样定时、显示锁存、计数器清零的控制时序波形图43下载后可任意编辑2.可行性论证用计数器实现记录周期数的功能；用时基信号产生计数时间作为采样时间；用四位动态扫描通过数码管显示结果；因为假如计数器直接把数据输入到数码管显示，那么数码管的数据就会不断变化，累计增加的情况，所以采纳锁存器，在每个时间信号内，通过一个高电平使能有效，将计数器的数值锁存到寄存器或者锁存器；为了不要让每次锁存的数据会比上次增加一个基数，而计数器的连续计数累积计数，所以要对每次锁存后立即清零，让计数器从零开始计数。3.工作过程晶体振荡器产生 10MHz 的基准时钟通过 10 倍率分频器和可控分频器分别产生时基测量时间和调试信号；通过量程控制选择开关选择量程（包括时基时间、小数点位置控制、测量单位控制）和测量选择控制输入调...
