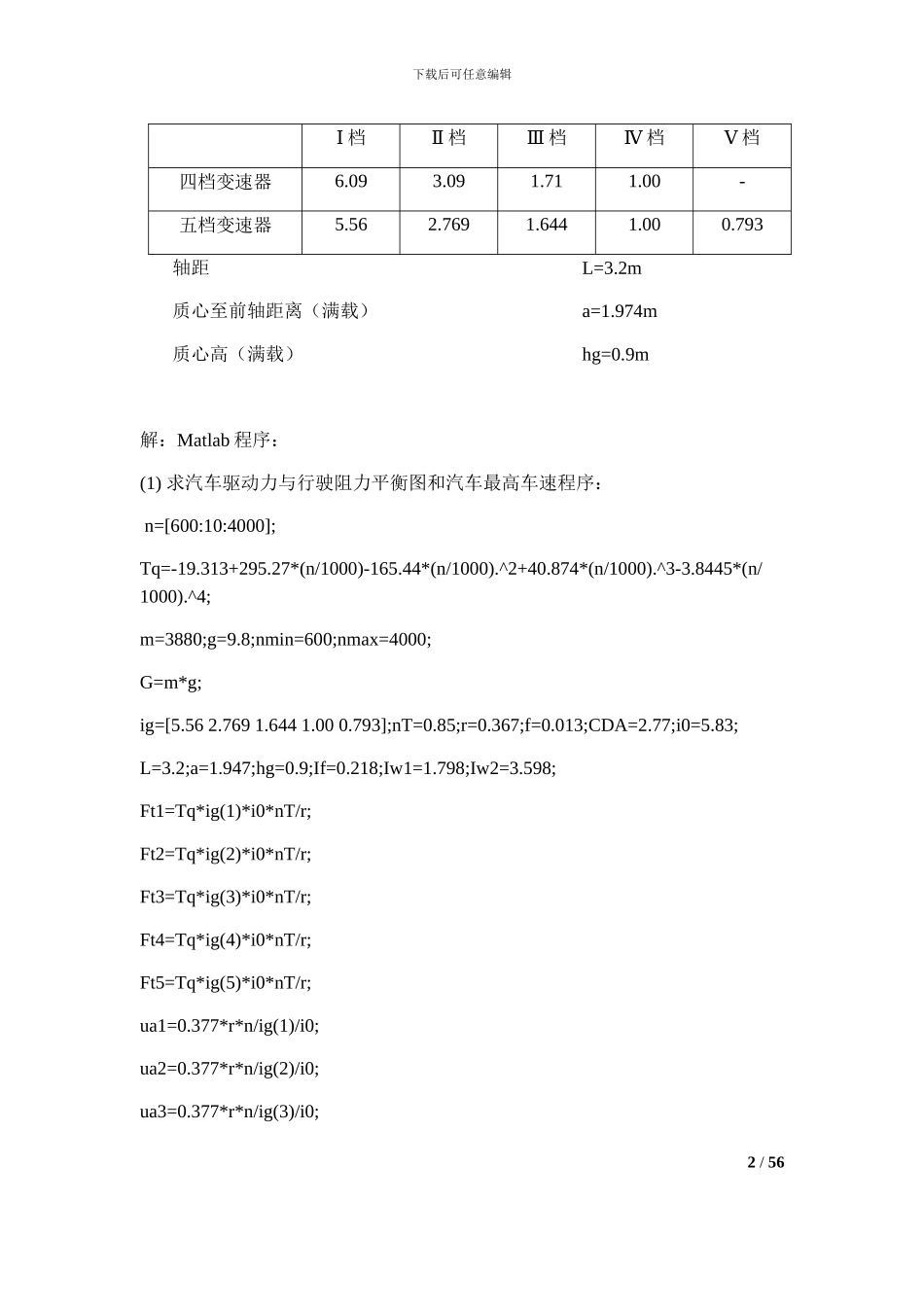

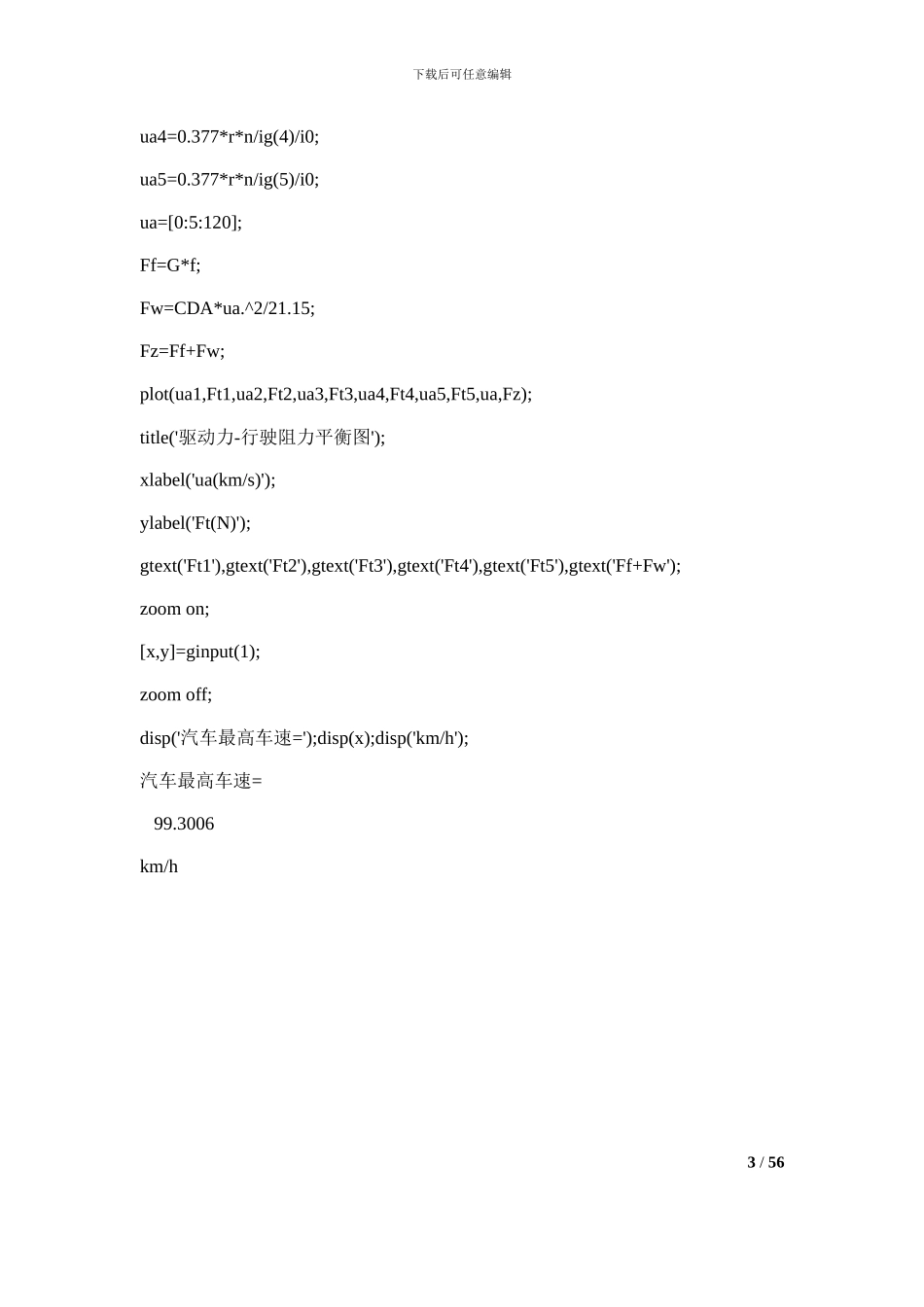

下载后可任意编辑1.3 确定一轻型货车的动力性能（货车可装用 4 挡或 5 挡变速器，任选其中的一种进行整车性能计算）：1）绘制汽车驱动力与行驶阻力平衡图。2）求汽车最高车速，最大爬坡度及克服该坡度时相应的附着率。3）绘制汽车行驶加速度倒数曲线，用图解积分法求汽车用 2 档起步加速行驶至 70km/h 的车速－时间曲线，或者用计算机求汽车用 2 档起步加速行驶至70km/h 的加速时间。轻型货车的有关数据：汽油发动机使用外特性的 Tq-n 曲线的拟合公式为式中，Tq 为发动机转矩（N•m）;n 为发动机转速（r/min）。发动机的最低转速 nmin=600r/min,最高转速 nmax=4000r/min。装载质量 2000kg整车整备质量 1800kg总质量 3880kg车轮半径 0.367m传动系机械效率 ηt=0.85滚动阻力系数 f=0.013空气阻力系数×迎风面积 CDA=2.77m2主减速器传动比 i0=5.83飞轮转动惯量 If=0.218kg•m2二前轮转动惯量 Iw1=1.798kg•m2四后轮转动惯量 Iw2=3.598kg•m2变速器传动比 ig(数据如下表) 1 / 56下载后可任意编辑Ⅰ 档Ⅱ 档Ⅲ 档Ⅳ 档Ⅴ 档四档变速器6.093.091.711.00-五档变速器5.562.7691.6441.000.793轴距 L=3.2m质心至前轴距离（满载） a=1.974m质心高（满载） hg=0.9m解：Matlab 程序：(1) 求汽车驱动力与行驶阻力平衡图和汽车最高车速程序： n=[600:10:4000];Tq=-19.313+295.27*(n/1000)-165.44*(n/1000).^2+40.874*(n/1000).^3-3.8445*(n/1000).^4;m=3880;g=9.8;nmin=600;nmax=4000;G=m*g;ig=[5.56 2.769 1.644 1.00 0.793];nT=0.85;r=0.367;f=0.013;CDA=2.77;i0=5.83;L=3.2;a=1.947;hg=0.9;If=0.218;Iw1=1.798;Iw2=3.598;Ft1=Tq*ig(1)*i0*nT/r;Ft2=Tq*ig(2)*i0*nT/r;Ft3=Tq*ig(3)*i0*nT/r;Ft4=Tq*ig(4)*i0*nT/r;Ft5=Tq*ig(5)*i0*nT/r;ua1=0.377*r*n/ig(1)/i0;ua2=0.377*r*n/ig(2)/i0;ua3=0.377*r*n/ig(3)/i0; 2 / 56下载后可任意编辑ua4=0.377*r*n/ig(4)/i0;ua5=0.377*r*n/ig(5)/i0;ua=[0:5:120];Ff=G*f;Fw=CDA*ua.^2/21.15;Fz=Ff+Fw;plot(ua1,Ft1,ua2,Ft2,ua3,Ft3,ua4,Ft4,ua5,Ft5,ua,Fz);title('驱动力-行驶阻力平衡图');xlabel('ua(km/s)');ylabel('Ft(N)');gtext('Ft1'),gtext('Ft2'),gtext('Ft3'),gtext('Ft4'),gtext('Ft5'),gtext('Ff+Fw');zoom on;[x,y]=ginput(1);zoom off;disp('汽车最高车速=');disp(x);disp('km/h');汽车最高车速= 99.3006km/h 3 / 56下载后可任意编辑(2)求汽车最大爬坡...
