FAF型电站动叶可调轴流送风机安装和使用维护说明书

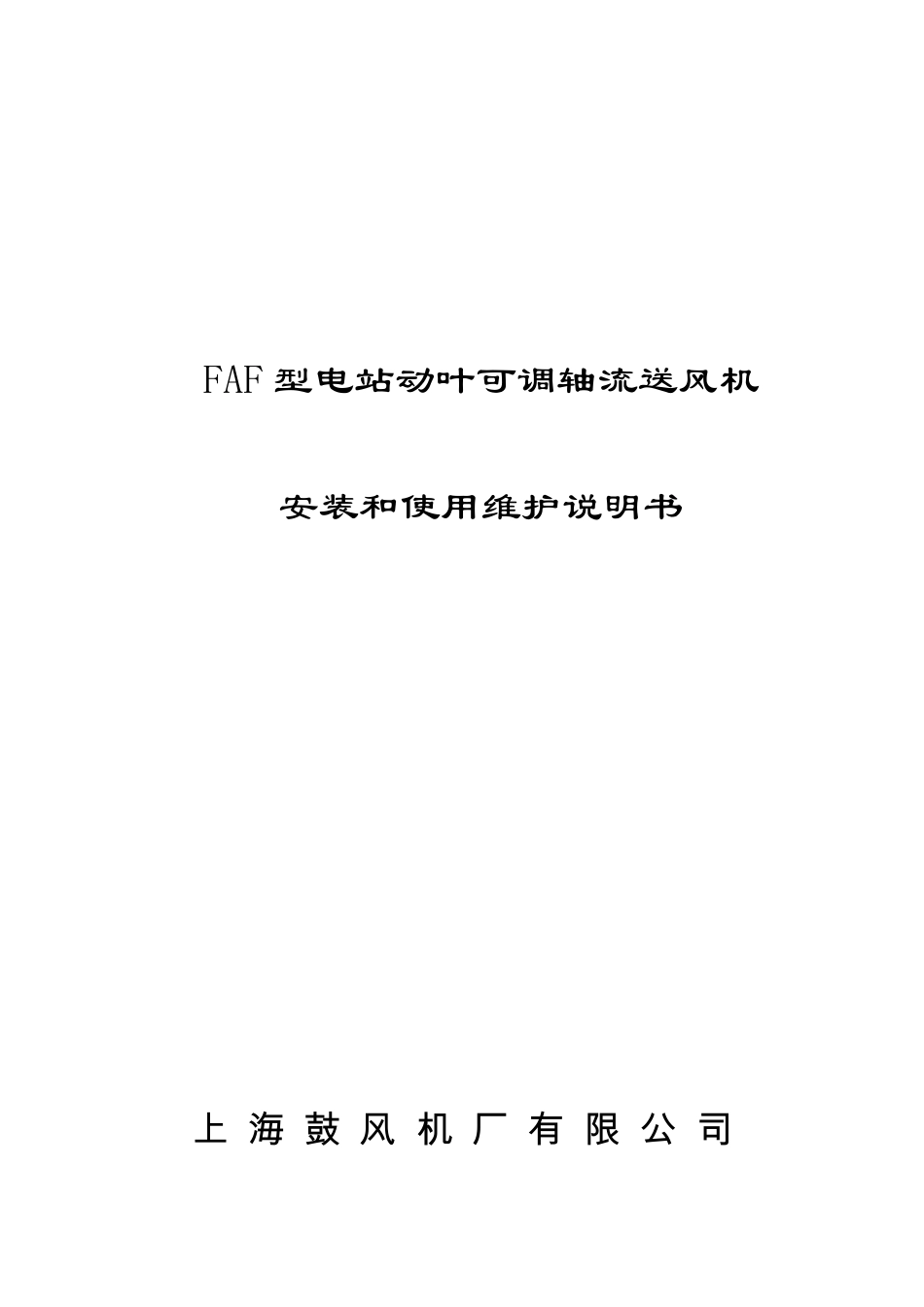

FAF型电站动叶可调轴流送风机安装和使用维护说明书_第1页
1/59

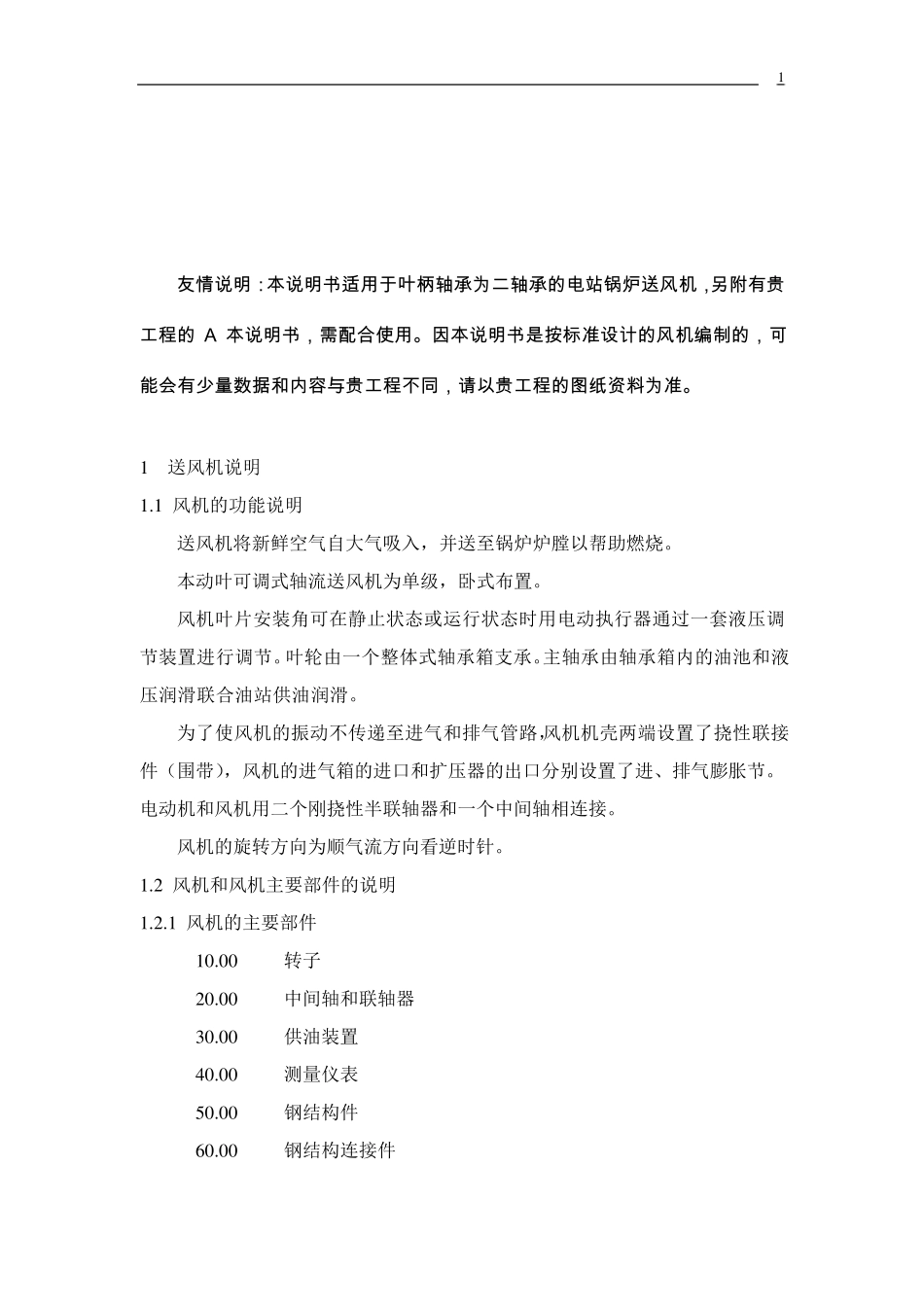

FAF型电站动叶可调轴流送风机安装和使用维护说明书_第2页
2/59

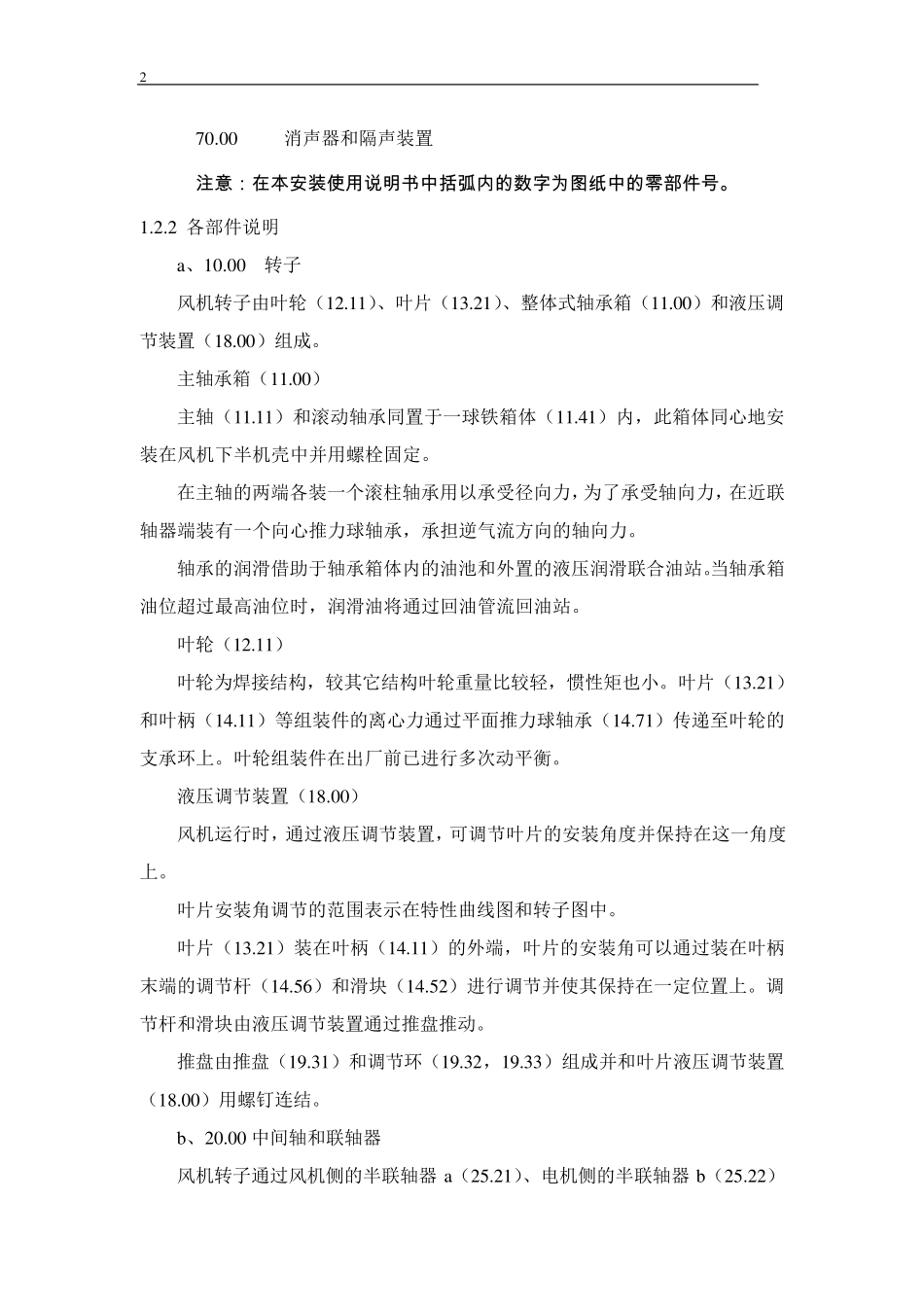

FAF型电站动叶可调轴流送风机安装和使用维护说明书_第3页
3/59
FAF 型电站动叶可调轴流送风机 安装和使用维护说明书 上 海 鼓 风 机 厂 有 限 公 司 1 友 情 说 明 : 本 说 明 书 适 用 于 叶 柄 轴 承 为 二 轴 承 的 电 站 锅 炉 送 风 机 , 另 附 有 贵工 程 的A 本 说 明 书 , 需 配 合 使 用 。因本 说 明 书 是按标准设计的 风 机 编制的 , 可能会有 少量数据和内容与贵 工 程 不同, 请以贵 工 程 的 图纸资料为 准。 1 送风机说明 1 .1 风机的功能说明 送风机将新鲜空气自大气吸入,并送至锅炉炉膛以帮助燃烧。 本动叶可调式轴流送风机为单级,卧式布置。 风机叶片安装角可在静止状态或运行状态时用电动执行器通过一套液压调节装置进行调节。叶轮由一个整体式轴承箱支承。主轴承由轴承箱内的油池和液压润滑联合油站供油润滑。 为了使风机的振动不传递至进气和排气管路,风机机壳两端设置了挠性联接件(围带),风机的进气箱的进口和扩压器的出口分别设置了进、排气膨胀节。电动机和风机用二个刚挠性半联轴器和一个中间轴相连接。 风机的旋转方向为顺气流方向看逆时针。 1 .2 风机和风机主要部件的说明 1 .2 .1 风机的主要部件 1 0 .0 0 转子 2 0 .0 0 中间轴和联轴器 3 0 .0 0 供油装置 4 0 .0 0 测量仪表 5 0 .0 0 钢结构件 6 0 .0 0 钢结构连接件 2 70.00 消声器和隔声装置 注 意 : 在 本 安 装 使 用 说 明 书 中 括 弧 内 的 数 字 为 图 纸 中 的 零 部 件 号 。 1.2.2 各部件说明 a、10.00 转子 风机转子由叶轮(12.11)、叶片(13.21)、整体式轴承箱(11.00)和液压调节装置(18.00)组成。 主轴承箱(11.00) 主轴(11.11)和滚动轴承同置于一球铁箱体(11.41)内,此箱体同心地安装在风机下半机壳中并用螺栓固定。 在主轴的两端各装一个滚柱轴承用以承受径向力,为了承受轴向力,在近联轴器端装有一个向心推力球轴承,承担逆气流方向的轴向力。 轴承的润滑借助于轴承箱体内的油池和外置的液压润滑联合油站。当轴承箱油位超过最高油位时,润滑油将通过回油管流回油站。 叶轮(12.11) 叶轮为焊接结构,较其它结构叶轮重量比较轻,惯性矩也小。叶片(13.21)和叶柄(14.11)等组装件的离心力通过平面推力球轴承(14.71)传递至叶轮的支承环上。叶轮组装件在出厂前已进行多次动平衡。 液压调节装置(18.00)...
