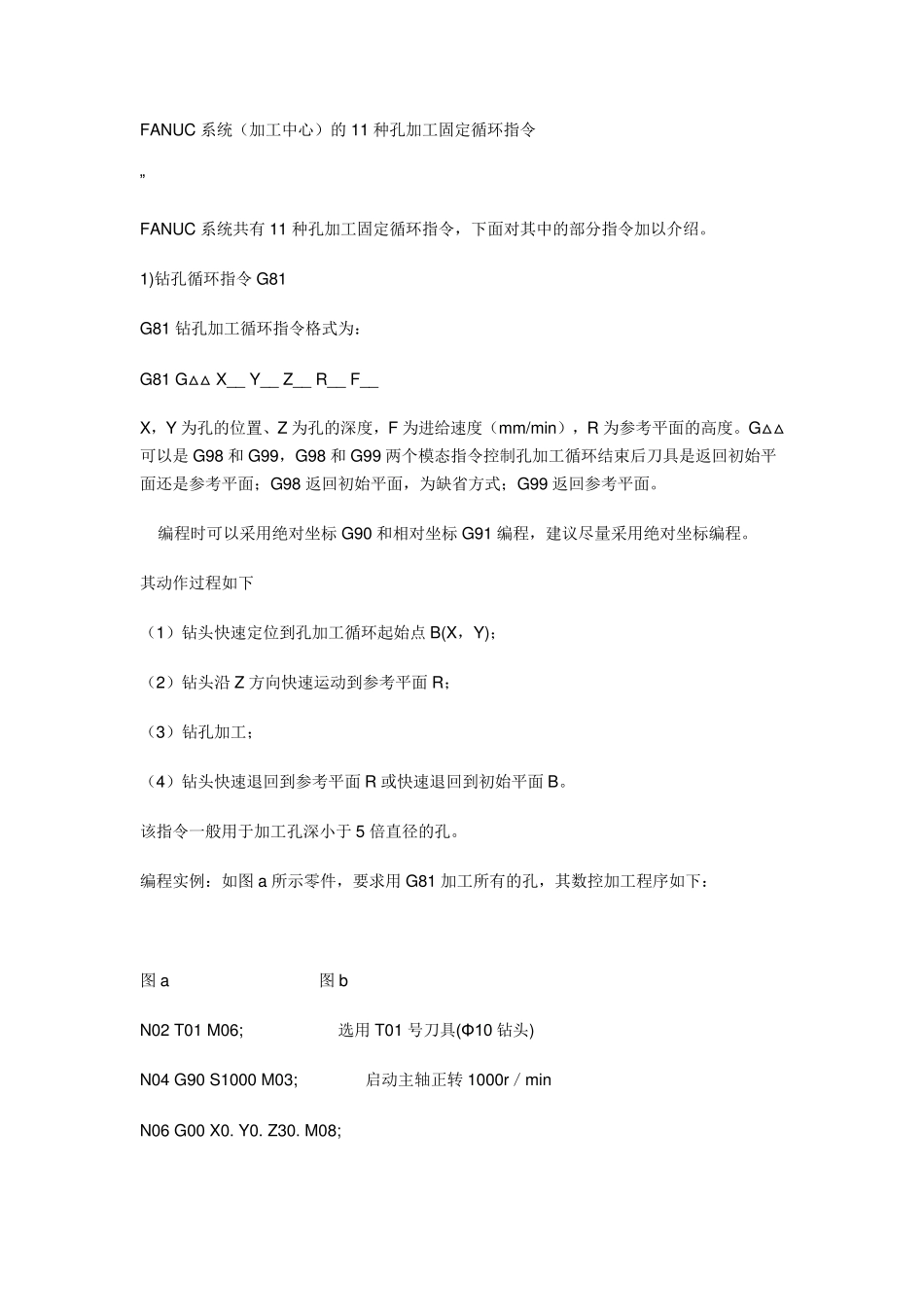

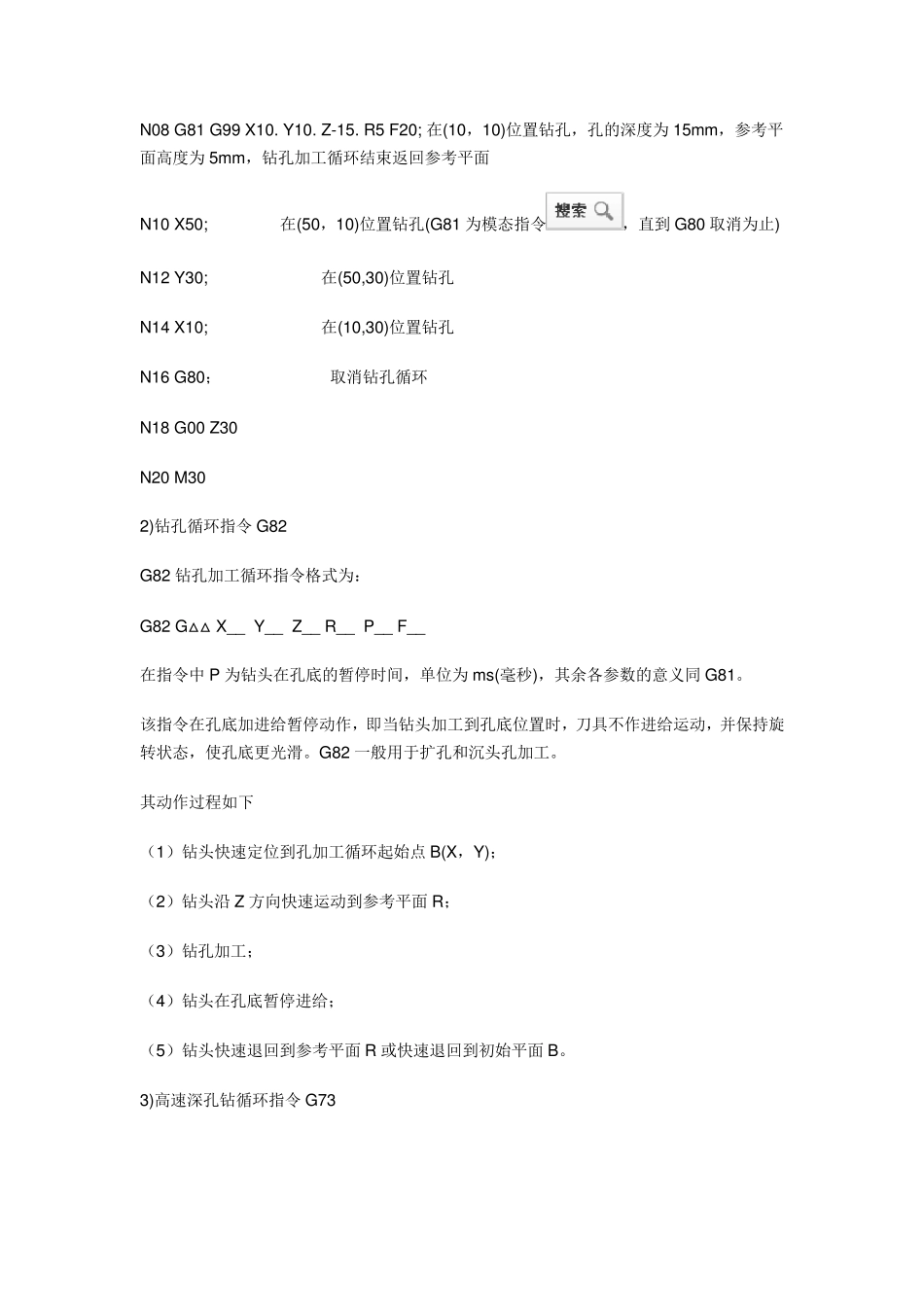

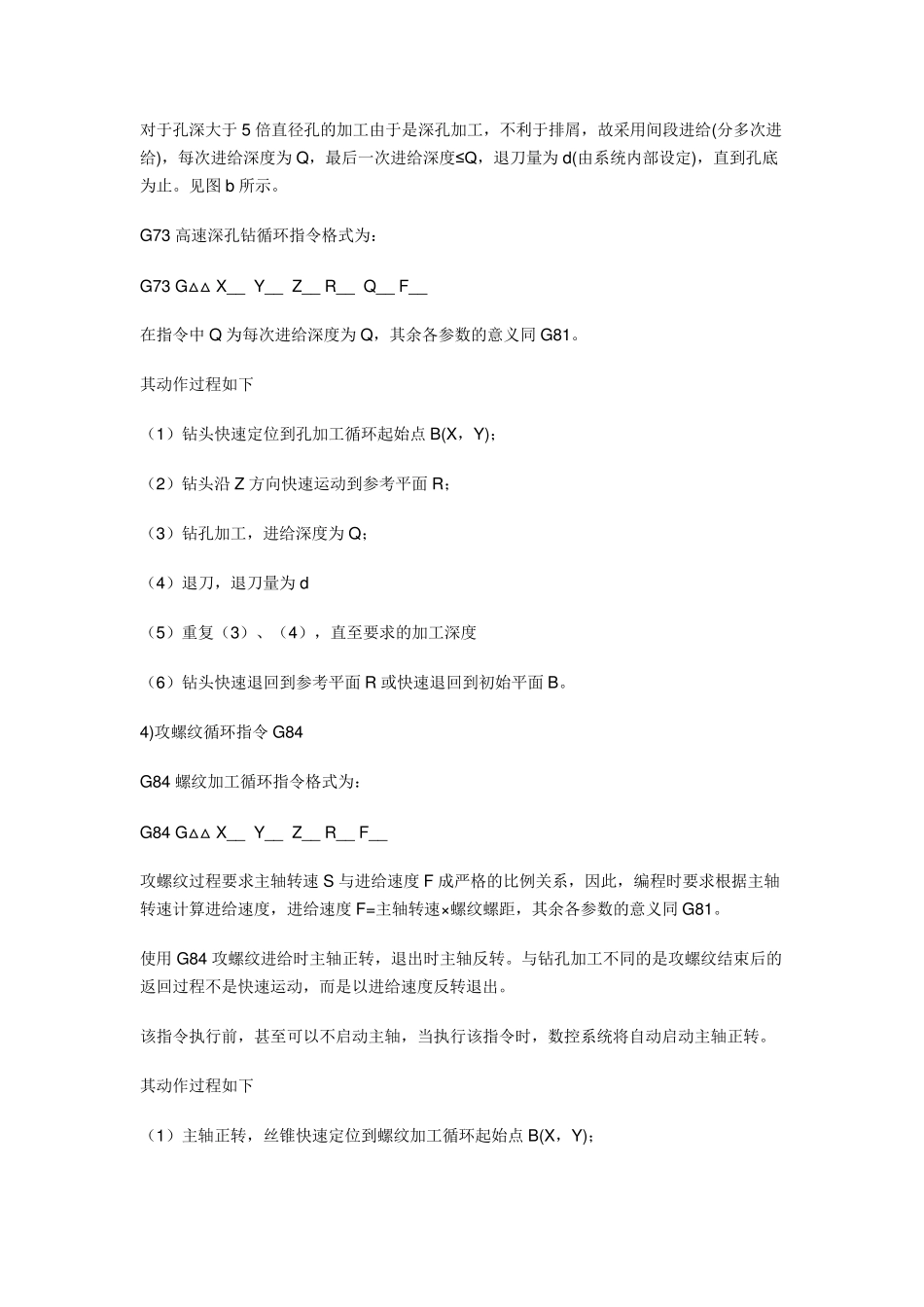

FANUC 系统(加工中心)的11 种孔加工固定循环指令 ” FANUC 系统共有11 种孔加工固定循环指令,下面对其中的部分指令加以介绍。 1)钻孔循环指令G81 G81 钻孔加工循环指令格式为: G81 G△△ X__ Y__ Z__ R__ F__ X,Y 为孔的位置、Z 为孔的深度,F 为进给速度(mm/min),R 为参考平面的高度。G△△可以是 G98 和 G99,G98 和 G99 两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面;G98 返回初始平面,为缺省方式;G99 返回参考平面。 编程时可以采用绝对坐标 G90 和相对坐标 G91 编程,建议尽量采用绝对坐标编程。 其动作过程如下 (1)钻头快速定位到孔加工循环起始点 B(X,Y); (2)钻头沿 Z 方向快速运动到参考平面R; (3)钻孔加工; (4)钻头快速退回到参考平面R 或快速退回到初始平面B。 该指令一般用于加工孔深小于 5 倍直径的孔。 编程实例:如图 a 所示零件,要求用 G81 加工所有的孔,其数控加工程序如下: 图 a 图 b N02 T01 M06; 选用 T01 号刀具(Φ 10 钻头) N04 G90 S1000 M03; 启动主轴正转 1000r/min N06 G00 X0. Y0. Z30. M08; N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10,10)位置钻孔,孔的深度为15mm,参考平面高度为5mm,钻孔加工循环结束返回参考平面 N10 X50; 在(50,10)位置钻孔(G81 为模态指令,直到G80 取消为止) N12 Y30; 在(50,30)位置钻孔 N14 X10; 在(10,30)位置钻孔 N16 G80; 取消钻孔循环 N18 G00 Z30 N20 M30 2)钻孔循环指令G82 G82 钻孔加工循环指令格式为: G82 G△△ X__ Y__ Z__ R__ P__ F__ 在指令中P 为钻头在孔底的暂停时间,单位为ms(毫秒),其余各参数的意义同G81。 该指令在孔底加进给暂停动作,即当钻头加工到孔底位置时,刀具不作进给运动,并保持旋转状态,使孔底更光滑。G82 一般用于扩孔和沉头孔加工。 其动作过程如下 (1)钻头快速定位到孔加工循环起始点 B(X,Y); (2)钻头沿 Z 方向快速运动到参考平面R; (3)钻孔加工; (4)钻头在孔底暂停进给; (5)钻头快速退回到参考平面R 或快速退回到初始平面B。 3)高速深孔钻循环指令G73 对于孔深大于5 倍直径孔的加工由于是深孔加工,不利于排屑,故采用间段进给(分多次进给),每次进给深度为Q,最后一次进给深度≤Q,退刀量为d(由系统内部设定),直到孔底为止。见图b 所示。 ...
