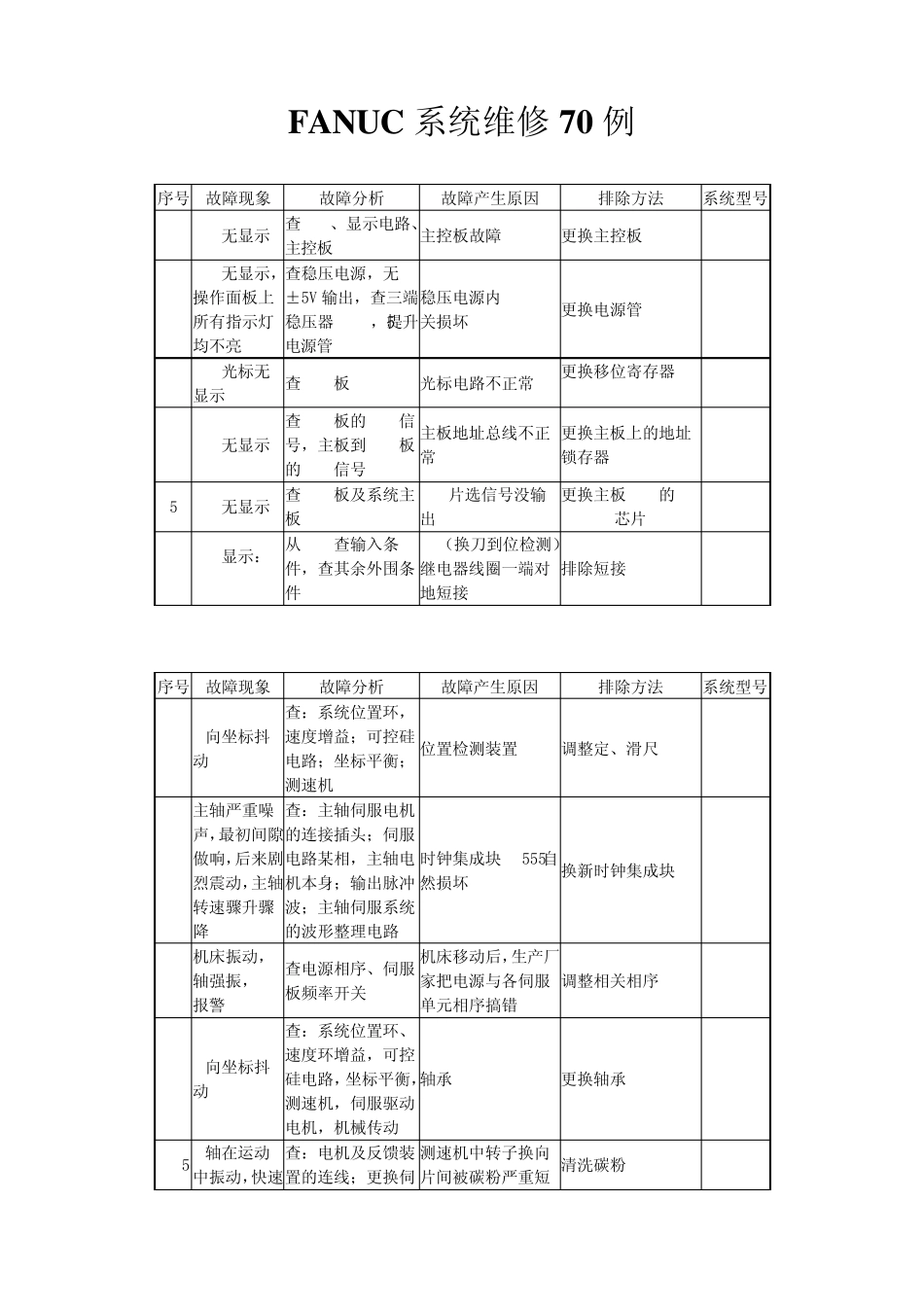

FANUC 系统维修70 例 序号 故障现象 故障分析 故障产生原因 排除方法 系统型号 1 CRT无显示 查CRT、显示电路、主控板 主控板故障 更换主控板 3 2 CRT无显示，操作面板上所有指示灯均不亮 查稳压电源，无±5V 输出，查三端稳压器 7805，提升电源管 稳压电源内 2SA770关损坏 更换电源管 7 3 CRT光标无显示 查CRT板 光标电路不正常 更换移位寄存器74LS166 3 4 CRT无显示 查CRT板的 I/O信号，主板到 CRT板的 I/O信号 主板地址总线不正常 更换主板上的地址锁存器 E39 3 5 CRT无显示 查CRT板及系统主板 RAM片选信号没输出 更换主板D36的74LS32芯片 3 6 CRT显示：NOT READY 从 PLC查输入条件，查其余外围条件 A14（换刀到位检测）继电器线圈一端对地短接 排除短接 序号 故障现象 故障分析 故障产生原因 排除方法 系统型号 11 Y向坐标抖动 查：系统位置环，速度增益；可控硅电路；坐标平衡；测速机 位置检测装置 调整定、滑尺 6M 12 主轴严重噪声，最初间隙做响，后来剧烈震动，主轴转速骤升骤降 查：主轴伺服电机的连接插头；伺服电路某相，主轴电机本身；输出脉冲波；主轴伺服系统的波形整理电路 时钟集成块 7555自然损坏 换新时钟集成块 6MB 13 机床振动，Y轴强振，401#报警 查电源相序、伺服板频率开关 机床移动后，生产厂家把电源与各伺服单元相序搞错 调整相关相序 6M 14 X向坐标抖动 查：系统位置环、速度环增益，可控硅电路，坐标平衡，测速机，伺服驱动电机，机械传动 轴承 更换轴承 7CM 15 X轴在运动中振动，快速查：电机及反馈装置的连线；更换伺测速机中转子换向片间被碳粉严重短 清洗碳粉 7 尤为明显，加速、减速停止时更严重 服驱动装置（仍故障）；测电机电流、电压（正常）；测量测速机反馈电流、电压，发现电压波纹过大而且非正常波纹 路，造成反馈异常 16 在运行程序时，机床突然停止运动，并瞬间报警 反复操作，查报警原因 接触不良，+LX信号瞬间消失 调整紧固该信号插头 3TA 17 换刀停止，出现 99号报警 查刀具对准主轴锥孔情况 定程器检测开关松动，计算机检测不到刀具上升的高度 重新固定定程器检测开关 3MC 18 机床工作台不能动作 控制液压阀的线路板中一只固态继电器损坏 外电源 10500V变压器断了一相保险丝，变成单相 把控制线路板上没有用上功能的另一固态继电器拆下换上 6M 19 机床工作台不能动作 查控制控...
