FANUC系统部分操作面板简介

FANUC系统部分操作面板简介_第1页
1/14
FANUC系统部分操作面板简介_第2页
2/14
FANUC系统部分操作面板简介_第3页
3/14

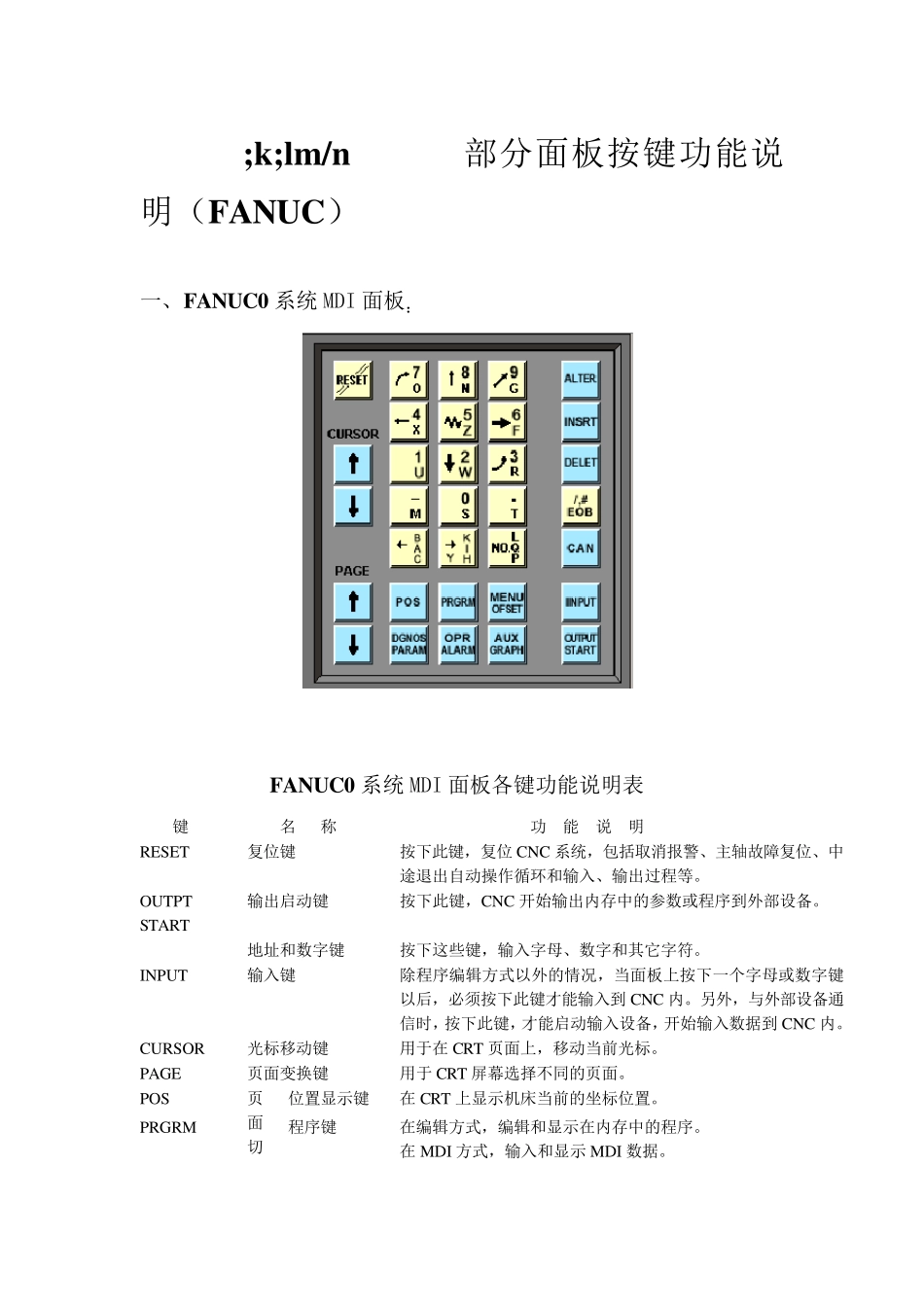

;k;lm/n 部分面板按键功能说明(FANUC) 一、FANUC0 系统 MDI 面板: FANUC0 系统 MDI 面板各键功能说明表 键 名 称 功 能 说 明 RESET 复位键 按下此键,复位 CNC 系统,包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等。 OUTPT START 输出启动键 按下此键,CNC 开始输出内存中的参数或程序到外部设备。 地址和数字键 按下这些键,输入字母、数字和其它字符。 INPUT 输入键 除程序编辑方式以外的情况,当面板上按下一个字母或数字键以后,必须按下此键才能输入到 CNC 内。另外,与外部设备通信时,按下此键,才能启动输入设备,开始输入数据到 CNC 内。 CURSOR 光标移动键 用于在 CRT 页面上,移动当前光标。 PAGE 页面变换键 用于 CRT 屏幕选择不同的页面。 POS 页 面 切 位置显示键 在 CRT 上显示机床当前的坐标位置。 PRGRM 程序键 在编辑方式,编辑和显示在内存中的程序。 在 MDI 方式,输入和显示 MDI 数据。 MENU OF SET 换 键 参数设置键 刀具偏置数值和宏程序变量的显示的设定。 DGNOS PRGRM 自诊断的参数键 设定和显示参数表及自诊表的内容 * OPRALARM 报警号显示键 按此键显示报警号 * AUXGRAPH 辅助图形 图形显示功能,用于显示加工轨迹。 ALTER 编 辑 键 替代键 用输入域内的数据替代光标所在的数据。 DELET 删除键 删除光标所在的数据。 INSRT 插入键 将输入域之中的数据插入到当前光标之后的位置上。 CAN 取消键 取消输入域内的数据。 EOB 回车换行键 结束一行程序的输入并且换行。 *表示尚未开发的功能键 二、FANUC0 系统车床标准面板 FANUC0 系统车床标准面板功能说明表 按 钮 名 称 功 能 说 明 MODE(模式选择旋钮) EDIT 编辑模式 用于直接通过操作面板输入数控程序和编辑程序。 AUTO 自动模式 进入自动加工模式。 REF 回零模式 机床回零;机床必须首先执行回零操作,然后才可以运行。 MDI MDI 模式 单程序段执行模式。 STEP/HANDLE 单步/手轮方式 手 动 方 式 ,STEP 是 点 动 ;HANDLE 是手轮移动。 JOG 手动方式 手动方式,连续移动。 DRY RUN 空运行模式 按照机床默认的参数执行程序 DNC DNC 模式 从计算机读取一个数控程序。 运行控制按钮 START 循环启动 程序运行开始;模式选择旋钮在“AUTO”或“MDI”位置时按下有效,其余模式下使...
