FlothermV8.1练习题7连续优化

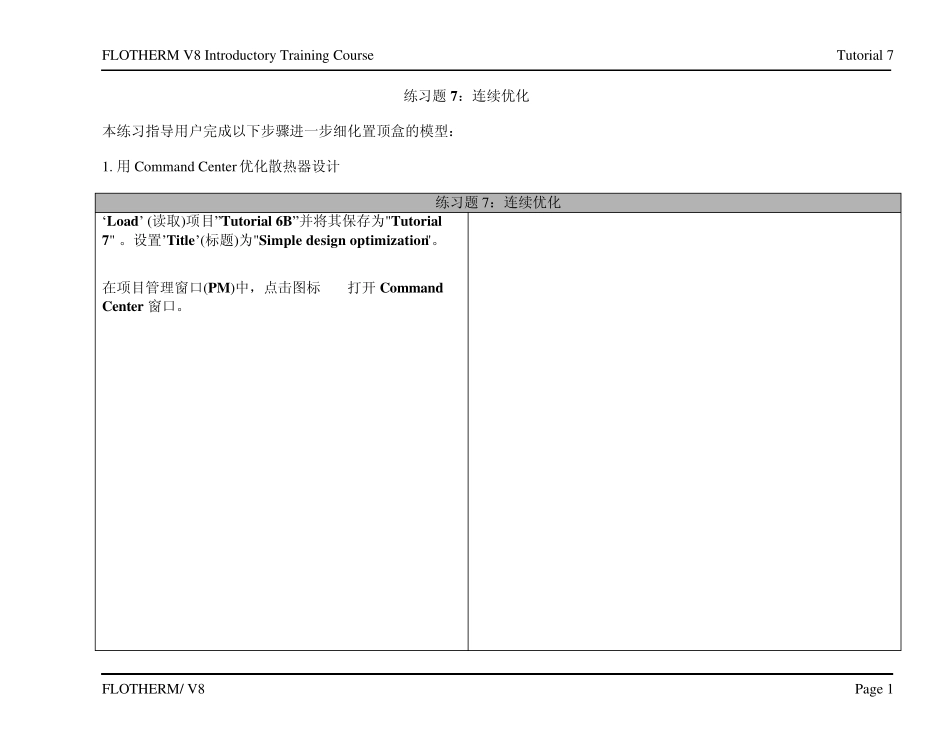

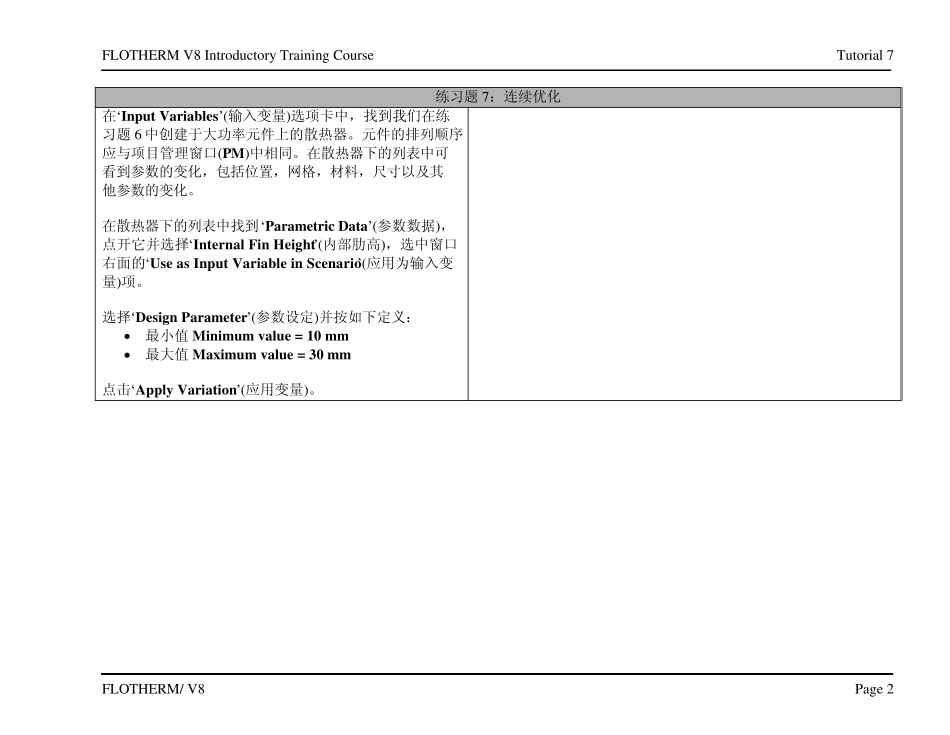

FLOTHERM V8 Introdu ctory Training Cou rse Tu torial 7 FLOTHERM/ V8 Page 1 练习题7：连续优化 本练习指导用户完成以下步骤进一步细化置顶盒的模型： 1. 用Command Center 优化散热器设计 练习题7：连续优化 „Load‟ (读取)项目” Tutorial 6B” 并将其保存为"Tutorial 7" 。设置‟ Title‟ (标题)为"Simple design optimization"。 在项目管理窗口(PM)中，点击图标 打开 Command Center 窗口。 FLOTHERM V8 Introdu ctory Training Cou rse Tu torial 7 FLOTHERM/ V8 Page 2 练习题7：连续优化 在„Input Variables‟(输入变量)选项卡中，找到我们在练习题6 中创建于大功率元件上的散热器。元件的排列顺序应与项目管理窗口(PM)中相同。在散热器下的列表中可看到参数的变化，包括位置，网格，材料，尺寸以及其他参数的变化。 在散热器下的列表中找到„Parametric Data‟(参数数据)，点开它并选择„Internal Fin Height‟(内部肋高)，选中窗口右面的„Use as Input Variable in Scenario‟(应用为输入变量)项。 选择„Design Parameter‟(参数设定)并按如下定义：  最小值 Minimum value = 10 mm  最大值 Maximum value = 30 mm 点击„Apply Variation‟(应用变量)。 FLOTHERM V8 Introdu ctory Training Cou rse Tu torial 7 FLOTHERM/ V8 Page 3 练习题7：连续优化 因为在散热器和元件周围有一个region 区域网格优化，region 的高度与散热器翅片需要成线性函数关系。找到 „Detail Component Region‟，在„Absolute Size‟下选择„Y Size‟ 。选中„Use as Input Variable in Scenario‟ (应用为输入变量) 。 选中 „Linear Function‟（线性函数）。点击„Add Term‟拉下菜单选择 „Heat Sink : Internal Fin Height‟。在靠近„+‟的框内输入 16.4。 点击„Apply Variation‟。 接着，选择 „Internal Fin Width‟ ，选中„Use as Input Variable in Scenario‟ 框， 选择„Design Parameter‟(参数设定)并按如下定义：  最小值 Minimum value = 1 mm  最大值 Maximum value = 2.5 mm 点击„Apply Variation‟ (应用变量)。 FLOTHERM V8 Introdu ctory Training Cou rse Tu torial 7 FLOTHERM/ V8 Page 4 练习题7：连续优化 在Command Center ...
