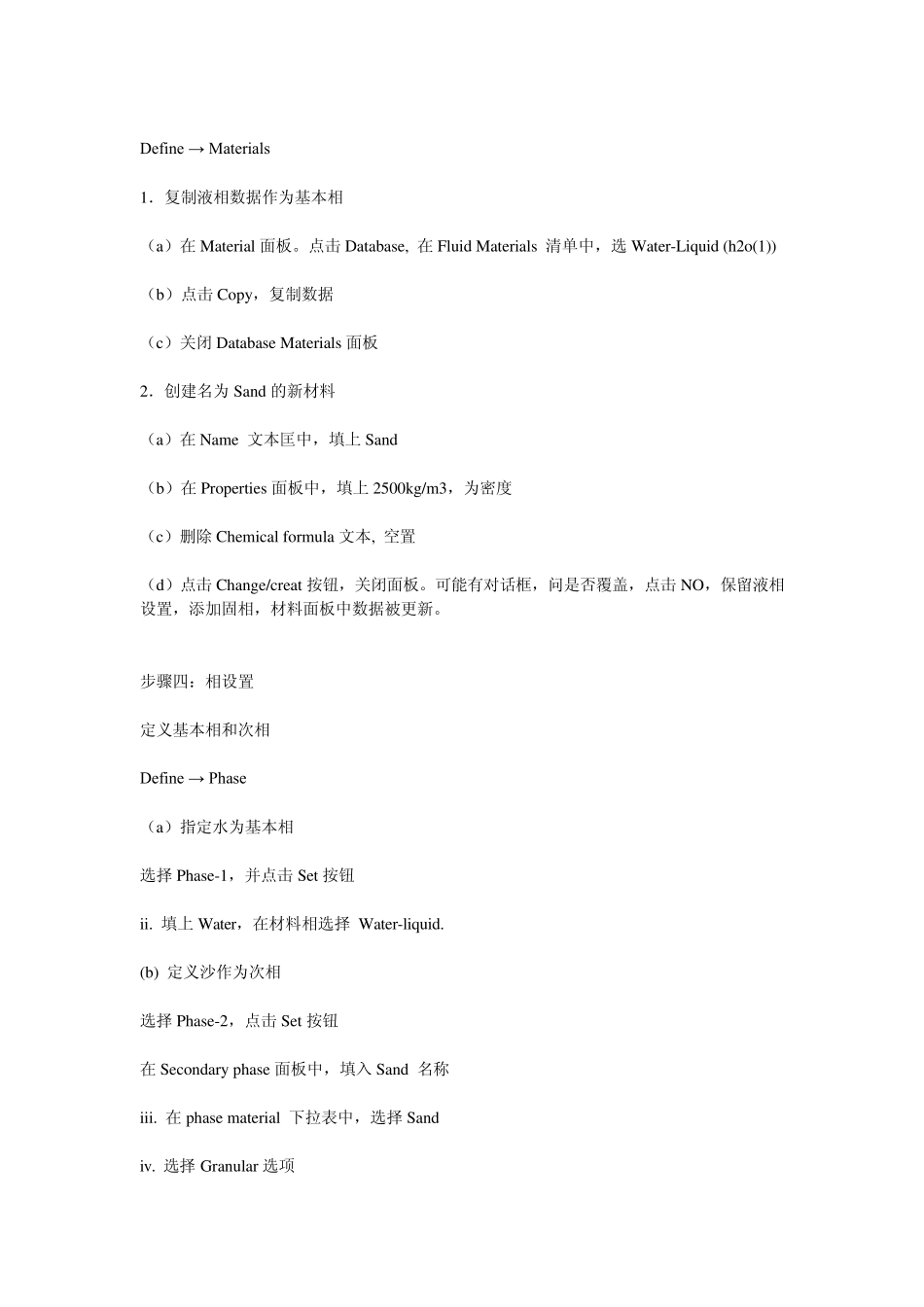

fluent多项流算例_第1页
1/8

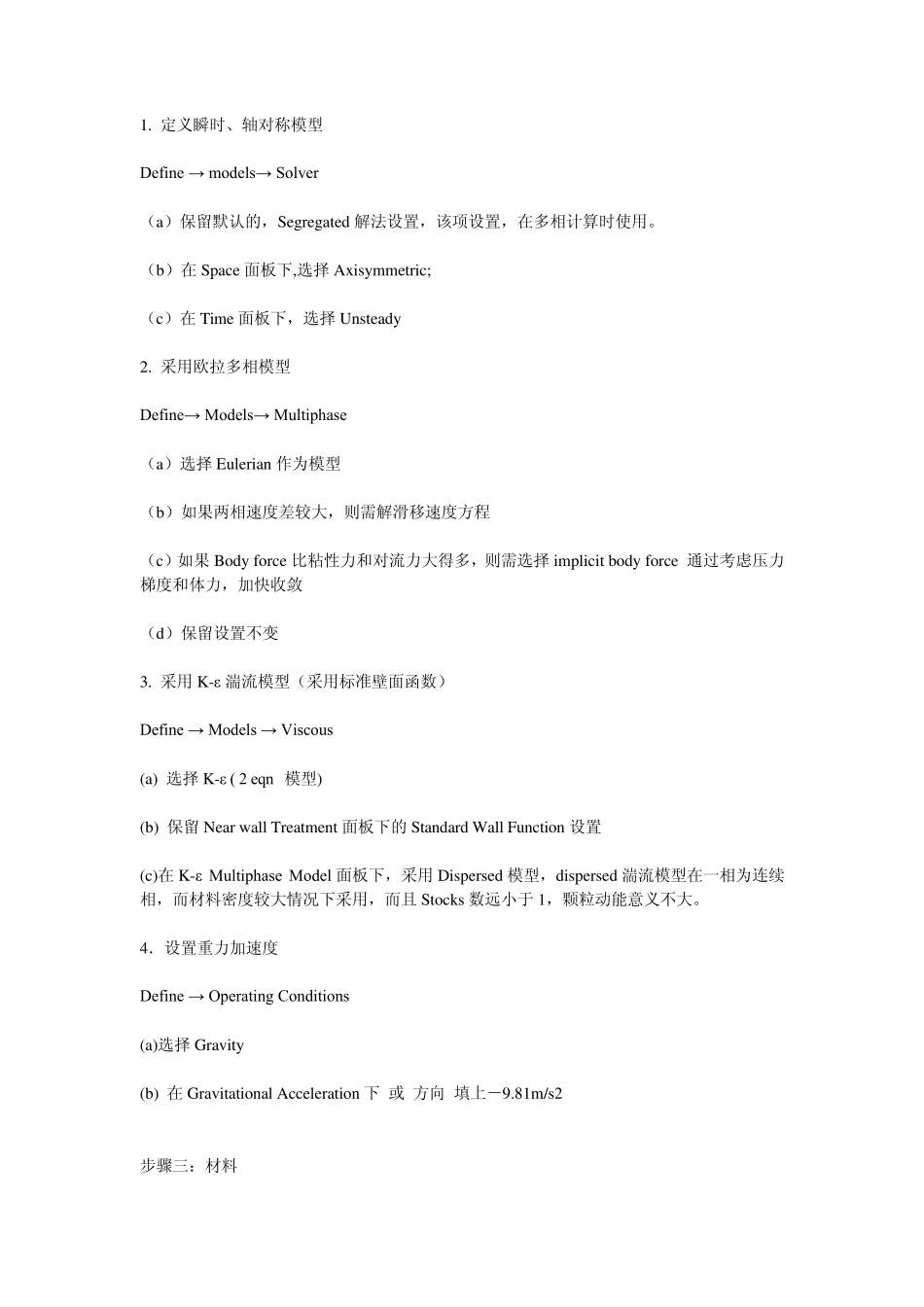

fluent多项流算例_第2页
2/8

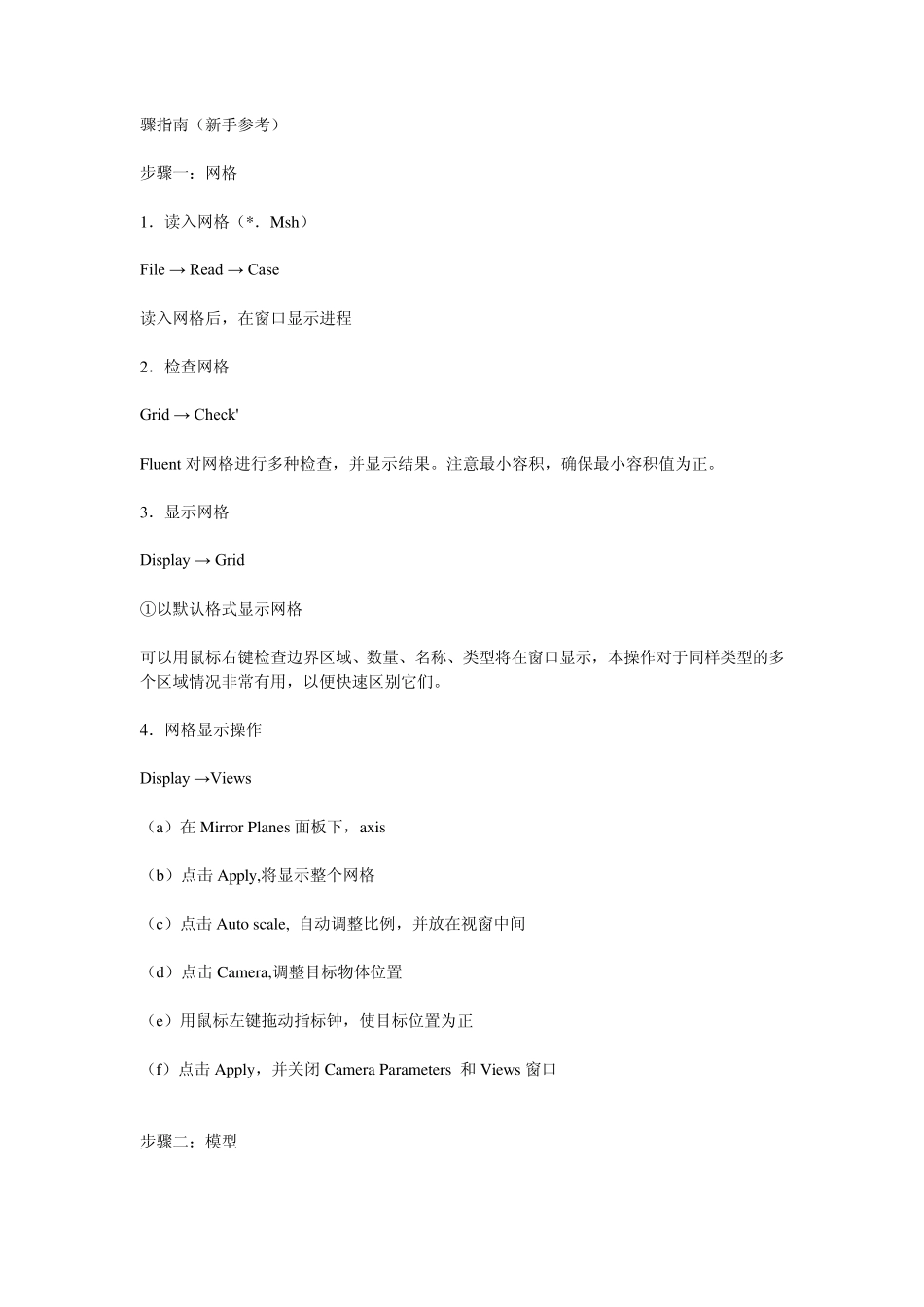

fluent多项流算例_第3页
3/8
骤指南(新手参考) 步骤一:网格 1.读入网格(*.Msh) File → Read → Case 读入网格后,在窗口显示进程 2.检查网格 Grid → Check' Fluent 对网格进行多种检查,并显示结果。注意最小容积,确保最小容积值为正。 3.显示网格 Display → Grid ①以默认格式显示网格 可以用鼠标右键检查边界区域、数量、名称、类型将在窗口显示,本操作对于同样类型的多个区域情况非常有用,以便快速区别它们。 4.网格显示操作 Display → Views (a)在Mirror Planes 面板下,axis (b)点击 Apply,将显示整个网格 (c)点击 Auto scale, 自动调整比例,并放在视窗中间 (d)点击 Camera,调整目标物体位置 (e)用鼠标左键拖动指标钟,使目标位置为正 (f)点击 Apply,并关闭 Camera Parameters 和 Views 窗口 步骤二:模型 1. 定义瞬时、轴对称模型 Define → models→ Solver (a)保留默认的,Segregated 解法设置,该项设置,在多相计算时使用。 (b)在 Space 面板下,选择 Axisymmetric; (c)在 Time 面板下,选择 Unsteady 2. 采用欧拉多相模型 Define→ Models→ Multiphase (a)选择 Eulerian 作为模型 (b)如果两相速度差较大,则需解滑移速度方程 (c)如果 Body force 比粘性力和对流力大得多,则需选择 implicit body force 通过考虑压力梯度和体力,加快收敛 (d)保留设置不变 3. 采用 K-ε湍流模型(采用标准壁面函数) Define → Models → Viscous (a) 选择 K-ε ( 2 eqn 模型) (b) 保留 Near wall Treatment 面板下的 Standard Wall Function 设置 (c)在 K-ε Multiphase Model 面板下,采用 Dispersed 模型,dispersed 湍流模型在一相为连续相,而材料密度较大情况下采用,而且 Stocks 数远小于 1,颗粒动能意义不大。 4.设置重力加速度 Define → Operating Conditions (a)选择 Gravity (b) 在 Gravitational Acceleration 下 或 方向 填上-9.81m/s2 步骤三:材料 Define → Materials 1.复制液相数据作为基本相 (a)在Material 面板。点击 Database, 在Flu id Materials 清单中,选 Water-Liqu id (h2o(1)) (b)点击 Copy ,复制数据 (c)关闭 Database Materials 面板 2.创建名为Sand 的新材料 (a)在Name 文本匡中,填上 Sand (b)在Properties 面板...
