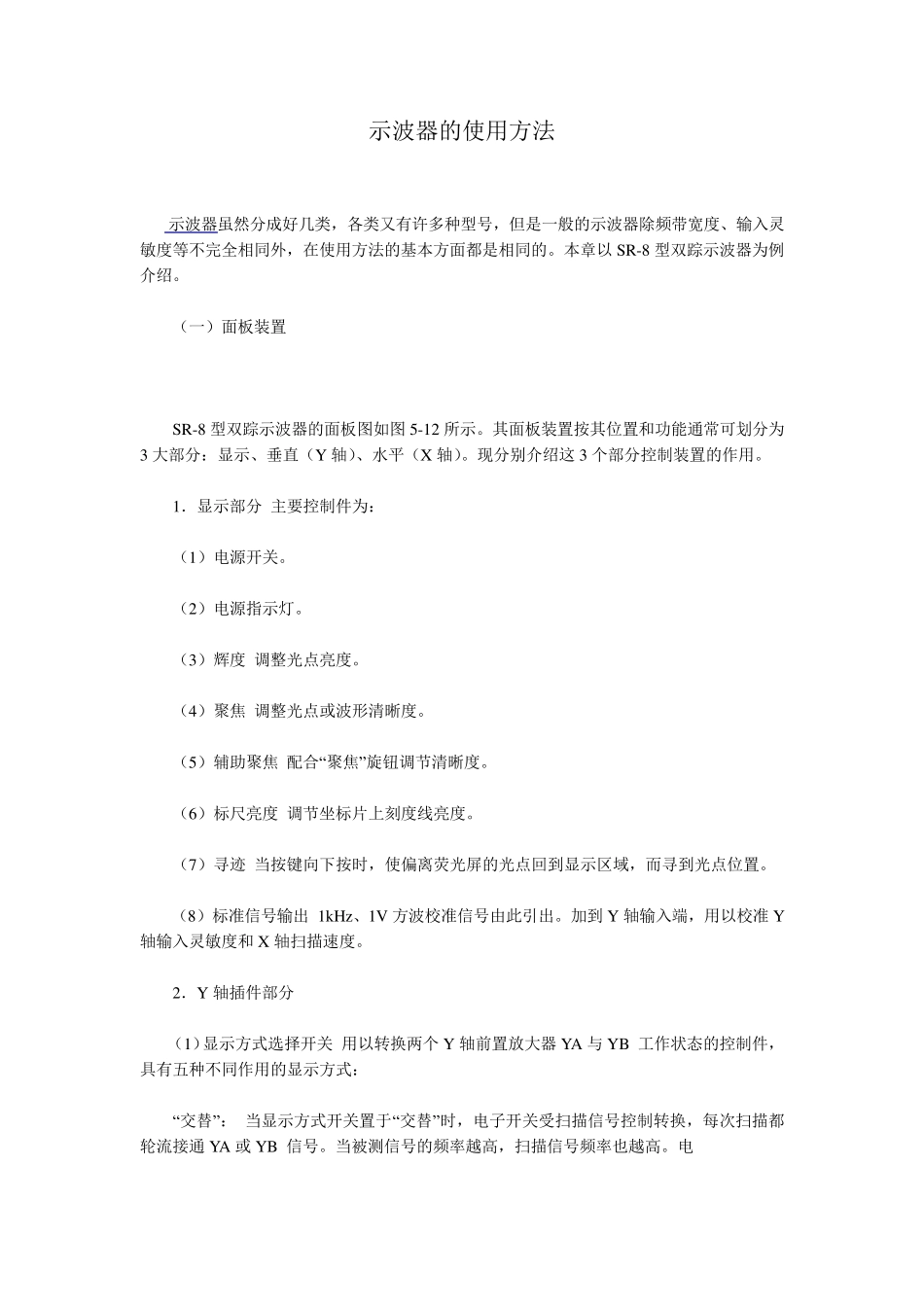

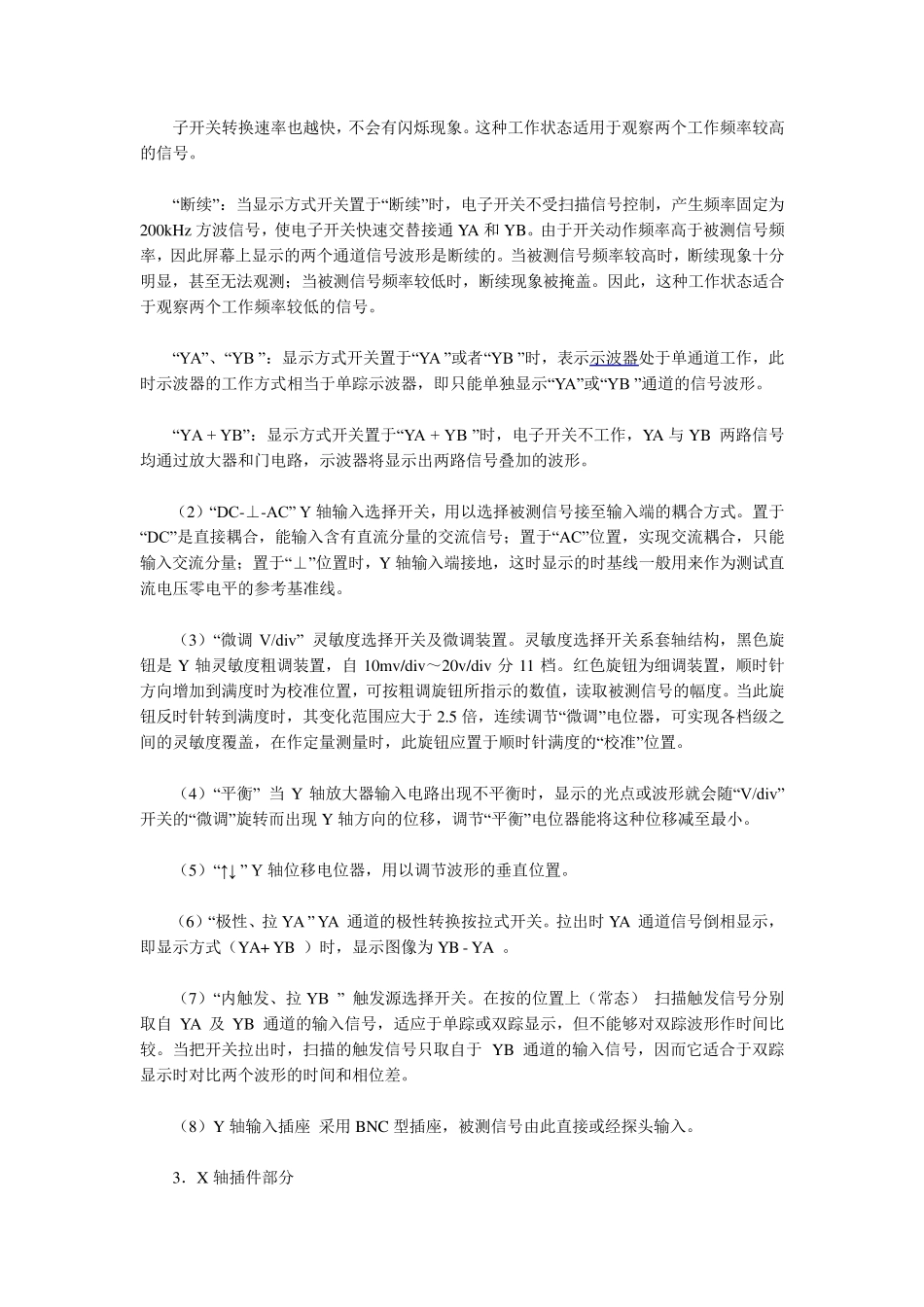

示波器的使用方法 示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。本章以 SR-8 型双踪示波器为例介绍。 （一）面板装置 SR-8 型双踪示波器的面板图如图 5-12 所示。其面板装置按其位置和功能通常可划分为3 大部分：显示、垂直（Y 轴）、水平（X 轴）。现分别介绍这 3 个部分控制装置的作用。 1．显示部分 主要控制件为： （1）电源开关。 （2）电源指示灯。 （3）辉度 调整光点亮度。 （4）聚焦 调整光点或波形清晰度。 （5）辅助聚焦 配合“聚焦”旋钮调节清晰度。 （6）标尺亮度 调节坐标片上刻度线亮度。 （7）寻迹 当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。 （8）标准信号输出 1kHz、1V 方波校准信号由此引出。加到Y 轴输入端，用以校准Y轴输入灵敏度和 X 轴扫描速度。 2．Y 轴插件部分 （1）显示方式选择 开关 用以转 换 两 个 Y 轴前 置放 大器YA 与 YB 工 作状 态 的控制件，具 有五 种不同作用的显示方式： “交 替 ”： 当显示方式开关置于 “交 替 ”时，电子 开关受 扫描信号控制转 换 ，每 次 扫描都轮 流 接 通 YA 或 YB 信号。当被 测 信号的频率 越 高 ，扫描信号频率 也 越 高 。电 子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。 “断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz 方波信号，使电子开关快速交替接通YA 和YB。由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。 “YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。 “YA + YB”：显示方式开关置于“YA + YB ”时，电子开关不工作，YA 与YB 两路信号均通过放大器和门电路，示波器将显示出两路信号叠加的波形。 （2）“DC-⊥-AC” Y 轴输入选择开关，用以选择被测信号接至输入端的耦合方式。置于“DC”是直接耦合，能输入含有直流分量的交流信号...
