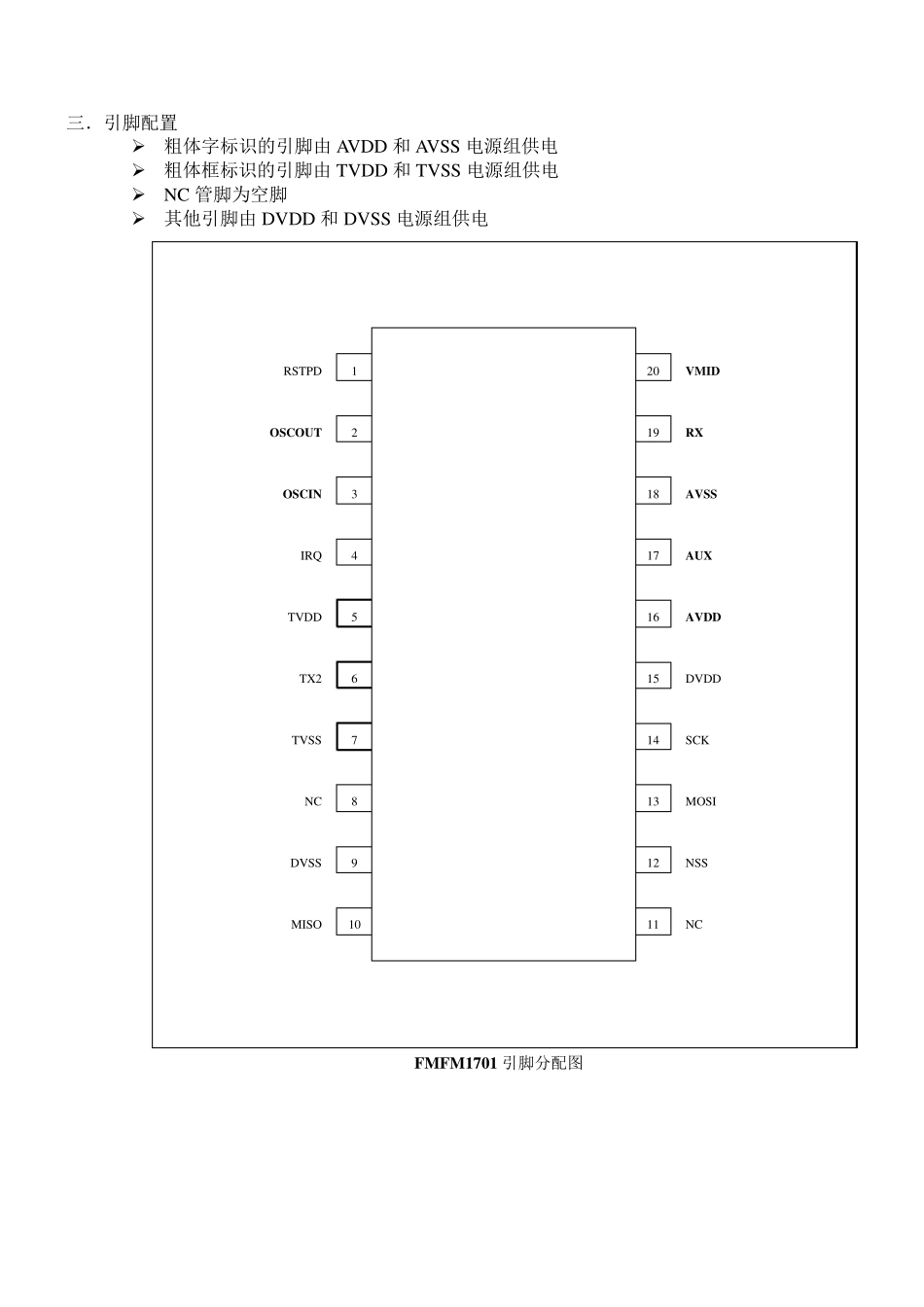

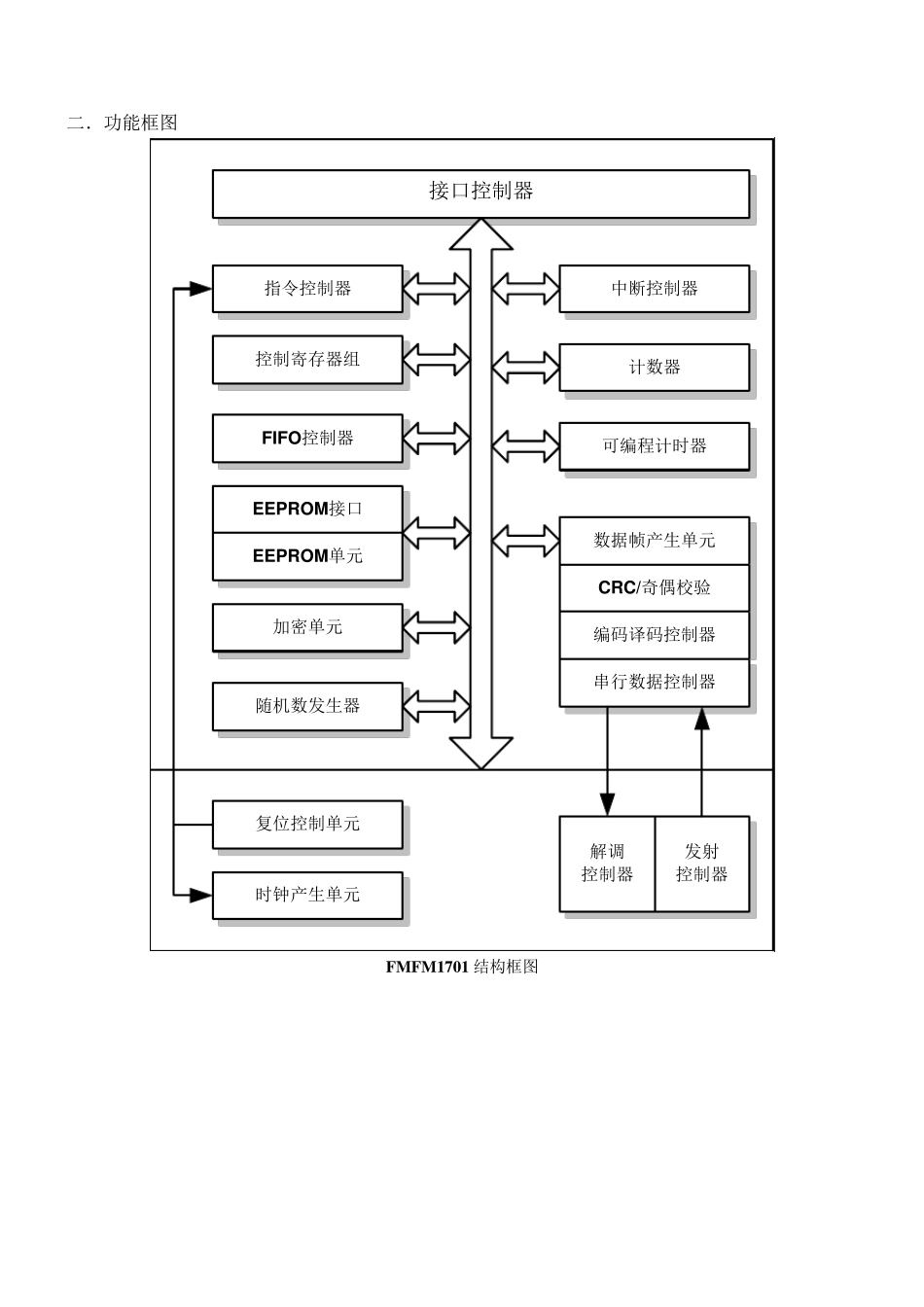

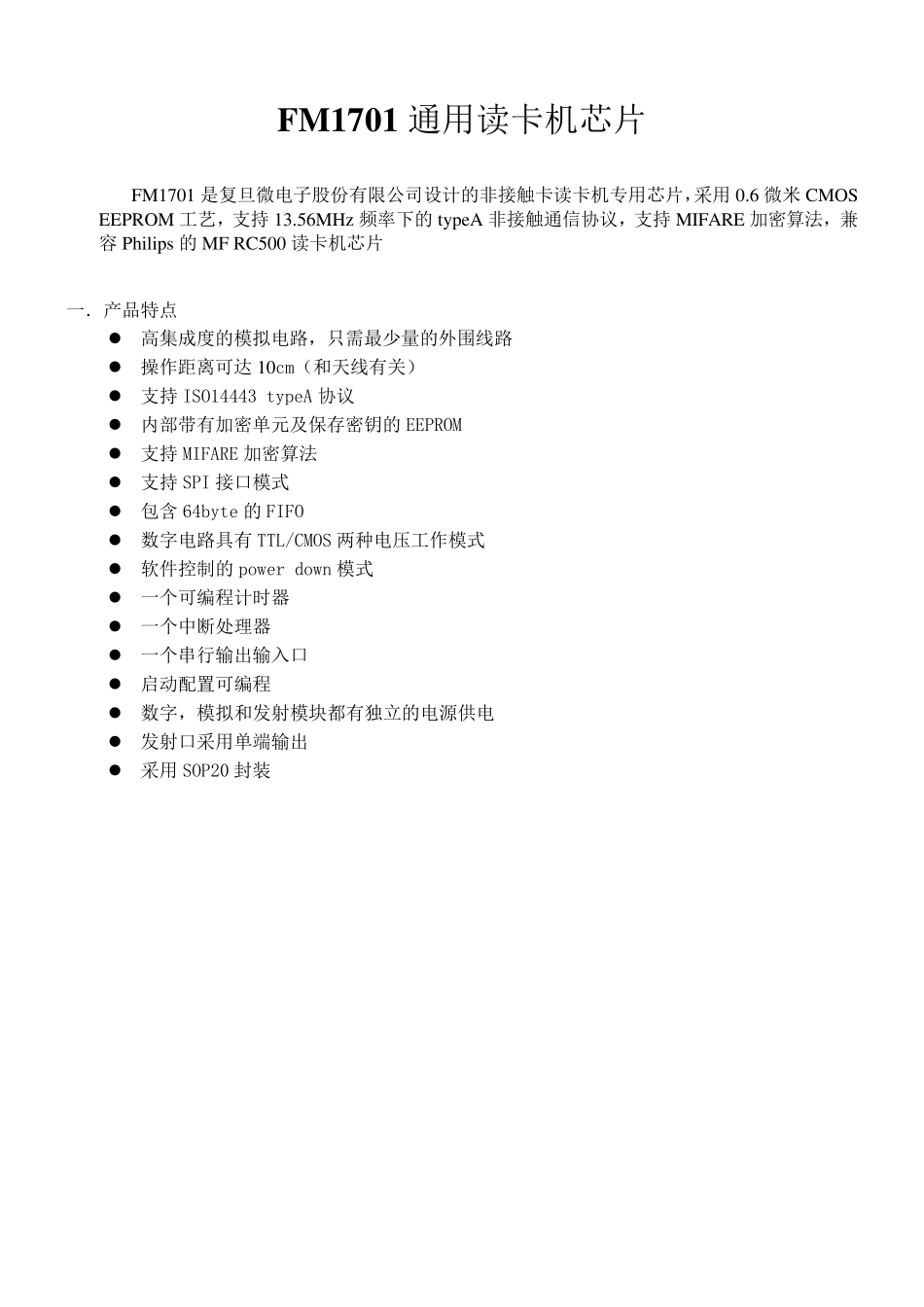

FM 1701 通用读卡机芯片 FM1701 是复旦微电子股份有限公司设计的非接触卡读卡机专用芯片，采用0.6 微米CMOS EEPROM 工艺，支持13.56MHz 频率下的typeA 非接触通信协议，支持MIFARE 加密算法，兼容Philips 的MF RC500 读卡机芯片 一．产品特点 高集成度的模拟电路，只需最少量的外围线路 操作距离可达 10cm（和天线有关） 支持ISO14443 typeA 协议 内部带有加密单元及保存密钥的EEPROM 支持MIFARE 加密算法 支持SPI 接口模式 包含 64byte 的FIFO 数字电路具有TTL/CMOS 两种电压工作模式 软件控制的power down 模式 一个可编程计时器 一个中断处理器 一个串行输出输入口 启动配置可编程 数字，模拟和发射模块都有独立的电源供电 发射口采用单端输出 采用SOP20 封装 二．功能框图 接口控制器指令控制器中断控制器EEPROM接口可编程计时器FIFO控制器计数器控制寄存器组随机数发生器加密单元串行数据控制器数据帧产生单元EEPROM单元编码译码控制器CRC/奇偶校验复位控制单元时钟产生单元解调控制器发射控制器 FM FM 1701 结构框图 三．引脚配置 ➢ 粗体字标识的引脚由 AVDD 和 AVSS 电源组供电 ➢ 粗体框标识的引脚由 TVDD 和 TVSS 电源组供电 ➢ NC 管脚为空脚 ➢ 其他引脚由 DVDD 和 DVSS 电源组供电 1234567891020191817161514131211RSTPDOSCOUTOSCINIRQTVDDTX2TVSSNCDVSSMISOVMIDRXAVSSAUXAVDDDVDDSCKMOSINSSNC FMFM1701 引脚分配图 四．引脚说明 引脚序号 引脚名称 类型 引脚描述 1 RSTPD I 复位及掉电信号：高电平时复位内部电路，晶振停止工作，内部输入管脚和外部电路隔离；下沿触发内部复位程序 2 OSCOUT O 晶振输出 3 OSCIN I 晶振输入：fosc = 13.56MHz 4 IRQ O 中断请求：输出中断源请求信号 5 TVDD 发射器电源：提供 TX2 的输出能量 6 TX2 PWR 发射口 2：输出经过调制的 13.56MHz 信号 7 TVSS O 发射器地 8 NC PWR 固定接低电平 9 DVSS PWR 数字地 10 MISO I 主入从出：SPI 接口下数据输出 11 NC I 固定接低电平 12 NSS PWR 接口选通：选通 SPI 接口模式 13 MOSI O 主出从入：SPI 接口下数据输入 14 SCK I 串行时钟：SPI 接口下时钟信号 15 DVDD I 数字电源 16 AVDD I 模拟电源 17 AUX I 模拟测试信号输出...
